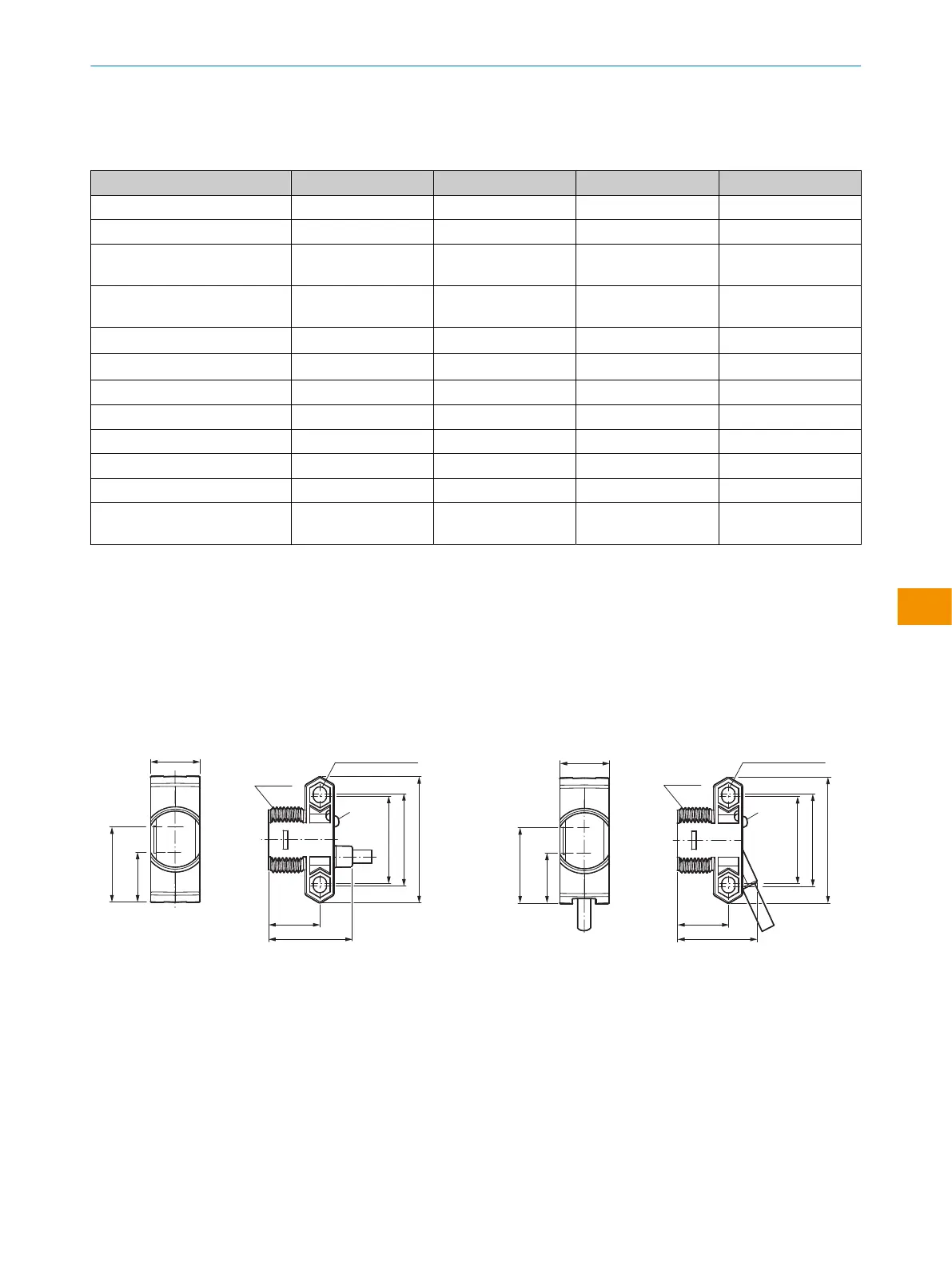

10 Caractéristiques techniques
ZLD18-xxxxx2 ZLD18-xxxxx8 ZLE18-xxxxx2 ZLE18-xxxxx8
Polarisation
- -
Portée (avec réflecteur PL80A) 6.8 m 4.2 m 7.9 m 5.0 m
Portée max. (avec réflecteur
PL80A)
7.8 m 5.0 m 9.0 m 6.2 m
Taille du spot lumineux / dis‐
tance
11 mm / 500 mm 63 x 55 mm / 500
mm
11 mm / 500 mm 63 x 55 mm / 500
mm
Tension d'alimentation U
B
DC 10 ... 30 V
1)
DC 10 ... 30 V
1)
DC 10 ... 30 V
1)
DC 10 ... 30 V
1)
Courant de sortie I
max.
≤ 100 mA ≤ 100 mA ≤ 100 mA ≤ 100 mA
Fréquence de commutation 500 Hz
2)
500 Hz
2)
500 Hz
2)
500 Hz
2)
Temps de réponse 1 ms
3)
1 ms
3)
1 ms
3)
1 ms
3)
Indice de protection IP67 IP67 IP67 IP67
Classe de protection III III III III
Protections électriques A, B, D
4)
A, B, D
4)
A, B, D
4)
A, B, D
4)
Température ambiante de fonc‐
tionnement
–40 °C... +55 °C –40 °C ... +55 °C –40 °C ... +55 °C –40 °C ... +55 °C
1)
Valeurs limites du raccordement
U
B
de l’ondulation résiduelle max. 5V
SS
2)
Pour un rapport clair/sombre de 1:1
3)
Temps de propagation du signal sur charge ohmique
4)
A = raccordements U
B
protégés contre les inversions de polarité
B = entrées et sorties protégées contre les inversions de polarité
D = sorties protégées contre les courts-circuits et les surcharges
10.1 Plans cotés
Tableau 5: Plans cotés
13.6 (0.54)
34.8 (1.37)
M18x1
24 (0.94)
13.9
(0.55)
20.9 (0.82)
25.4 (1.0)
2 x Ø 3.5 (0.14)
4
3
2
1
14.1
(0.56)
23 (0.91)
Illustration 5: ZLx18-1xxxxx/ZLx18-Axxxxx, câble
4
3
34.8 (1.37)
24 (0.94)
13.9
(0.55)
20.9 (0.82)
25.4 (1.0)
1
2
14.1
(0.56)
21.9 (0.86)
2 x Ø 3.5 (0.14)
M18x1
13.6 (0.54)
Illustration 6: ZLx18-2xxxxx/ZLx18-Bxxxxx, câble
NOTICE D’INSTRUCTION
8021946.1HW1 /2022-11-14 | SICK N O T I C E D I N S T R U C T I O N | ZLD18/ZLE18
59
Sujet à modification sans préavis
