2 Norme di sicurezza
2.1 Uso conforme
ZLD18 / ZLE18 è un sensore fotoelettrico optoelettronico retroriflettente (di seguito
denominato “sensore”) per il rilevamento ottico senza contatto di oggetti, animali e
persone. Il funzionamento di questo prodotto richiede un riflettore. In caso di utilizzo
del prodotto per scopi diversi da quello previsto e in caso di modifiche apportate allo
stesso, decade qualsiasi rivendicazione di garanzia nei confronti di SICK AG.
2.2 Avvertenze di sicurezza generali
Il collegamento, il montaggio e la configurazione del prodotto devono
essere eseguiti esclusivamente da personale tecnico qualificato.
Questo prodotto non è un componente di sicurezza ai sensi della Direttiva
Macchine europea.
Non installare il dispositivo in luoghi esposti alla radiazione solare diretta
(luce del sole) o ad altri influssi meteorologici.
Proteggere a sufficienza il prodotto da umidità e imbrattamento.
3 Descrizione del prodotto
3.1 Indicatori di uso e di funzionamento

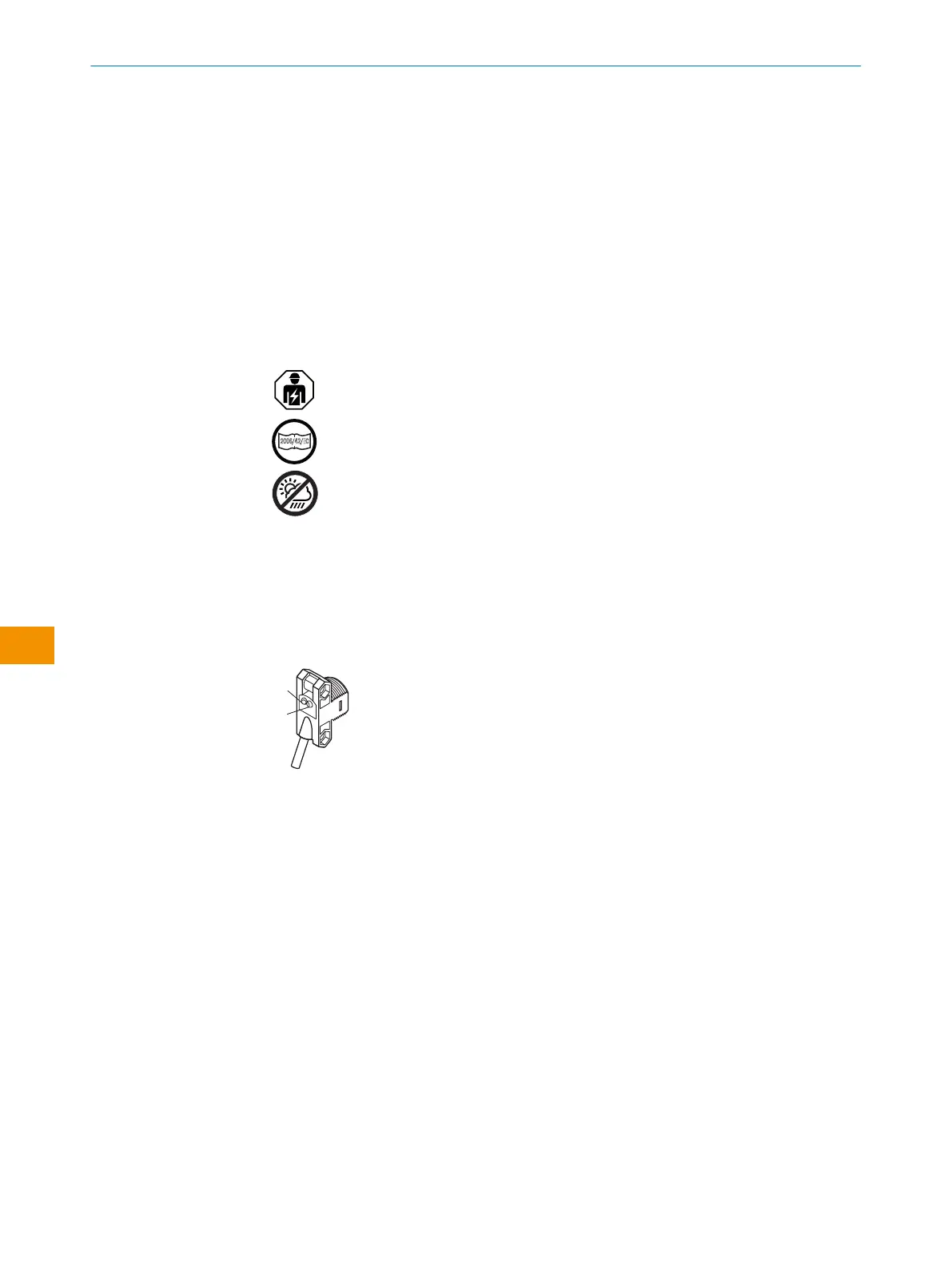

Figura 1: Indicatori di stato
1
Indicatore LED (verde): corrente
2
Indicatore LED (arancione): luce ricevuta
4 Montaggio
Montare il sensore e il riflettore su staffe di fissaggio adatte (vedere il catalogo degli
accessori SICK). Orientare reciprocamente il sensore e il rispettivo riflettore.
5 Installazione elettrica
Il collegamento dei sensori deve avvenire in assenza di tensione (V
S
= 0 V). In base al
tipo di collegamento si devono rispettare le seguenti informazioni:
– Collegamento a spina: assegnazione pin
– Cavo: colore filo
Solamente in seguito alla conclusione di tutti i collegamenti elettrici, ripristinare o
accendere l’alimentazione elettrica (V
S
>0V).
Spiegazione della terminologia di collegamento utilizzata nelle tabelle 1-3:
ISTRUZIONI PER L’USO
66
I S T R U Z I O N I P E R L ’ U S O | ZLD18/ZLE18 8021946.1HW1 /2022-11-14 | SICK
Contenuti soggetti a modifiche senza preavviso
it
