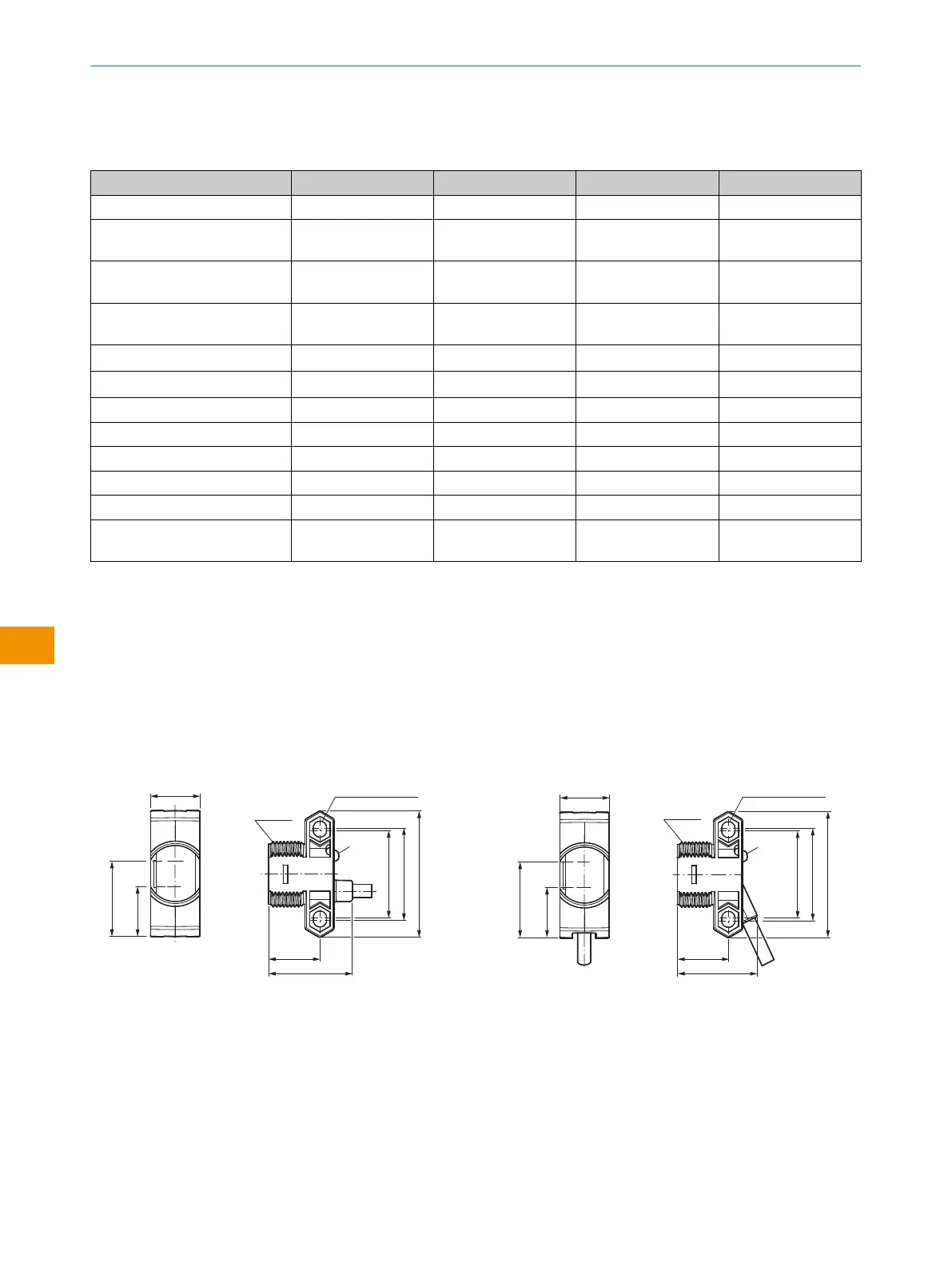

10 Dati tecnici
ZLD18-xxxxx2 ZLD18-xxxxx8 ZLE18-xxxxx2 ZLE18-xxxxx8
Polarizzazione
- -
Distanza di commutazione (con
riflettore PL80A)
6.8 m 4.2 m 7.9 m 5.0 m
Distanza max. di commuta‐
zione (con riflettore PL80A)
7.8 m 5.0 m 9.0 m 6.2 m
Dimensioni punto luminoso /
distanza
11 mm / 500 mm 63 x 55 mm / 500
mm
11 mm / 500 mm 63 x 55 mm / 500
mm
Tensione di alimentazione U
B
DC 10 ... 30 V
1)
DC 10 ... 30 V
1)
DC 10 ... 30 V
1)
DC 10 ... 30 V
1)
Corrente di uscita I
max.
≤ 100 mA ≤ 100 mA ≤ 100 mA ≤ 100 mA
Frequenza di commutazione 500 Hz
2)
500 Hz
2)
500 Hz
2)
500 Hz
2)
Tempo di reazione 1 ms
3)
1 ms
3)
1 ms
3)
1 ms
3)
Tipo di protezione IP67 IP67 IP67 IP67
Classe di protezione III III III III
Commutazioni di protezione A, B, D
4)
A, B, D
4)
A, B, D
4)
A, B, D
4)
Temperatura ambiente di fun‐
zionamento
–40 °C... +55 °C –40 °C ... +55 °C –40 °C ... +55 °C –40 °C ... +55 °C
1)
Valori limite collegamenti
U
B
protetta dall’inversione di polarità
ripple residuo max. 5V
ss
2)
Con rapporto chiaro / scuro 1:1
3)
Durata segnale con carico ohmico
4)
A = U
V
-Allacciamenti protetti dall'inversione di polarità
B = entrate e uscite protette da polarità inversa
D = uscite protette da sovracorrente e da cortocircuito.
10.1 Disegni quotati
Tabella 5: Disegni quotati
13.6 (0.54)
34.8 (1.37)
M18x1
24 (0.94)
13.9
(0.55)
20.9 (0.82)
25.4 (1.0)
2 x Ø 3.5 (0.14)
4
3
2
1
14.1
(0.56)
23 (0.91)
Figura 5: ZLx18-1xxxxx/ZLx18-Axxxxx, cavo
4
3
34.8 (1.37)
24 (0.94)
13.9
(0.55)
20.9 (0.82)
25.4 (1.0)
1
2
14.1
(0.56)
21.9 (0.86)
2 x Ø 3.5 (0.14)
M18x1
13.6 (0.54)
Figura 6: ZLx18-2xxxxx/ZLx18-Bxxxxx, cavo
ISTRUZIONI PER L’USO
74
I S T R U Z I O N I P E R L U S O | ZLD18/ZLE18 8021946.1HW1 /2022-11-14 | SICK
Contenuti soggetti a modifiche senza preavviso
