BN = 茶色
WH = 白色
BU = 青色
BK = 黒色
n. c. = 未接続
Q1 = スイッチング出力 1
Q2 = スイッチング出力 2
L+ = 供給電圧 (V
S
)
M = 共通
L.ON = 入光時オン
D.ON = 遮光時オン
メモ
センサ出力には、工場でオン遅延/オフ遅延が設定されている場合があります。こ
れは、モデル番号末尾の Txx という接尾辞（Zxx18-xxxxxxTxx）で示されます。
接続と出力の詳細：

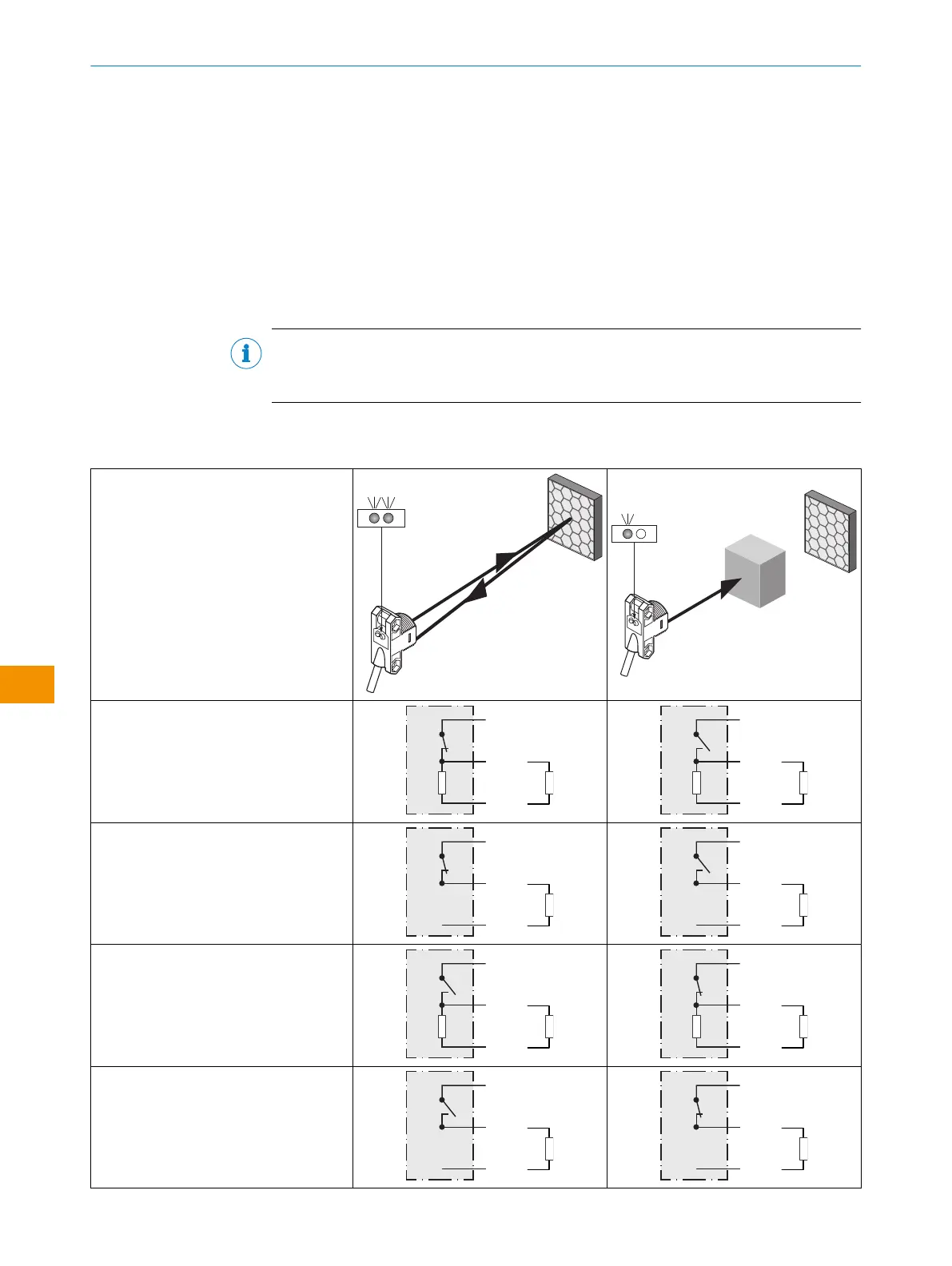

表 1: 出力動作
ZLD18/ZLE18
-x_xxxx = Q1 出力
-xx_xxx = Q2 出力
-xPxxxx
-x8xxxx
-xxPxxx
L.ON、PNP：Q（≤ 100mA）
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
-xHxxxx
-x4xxxx
-xxHxxx
L.ON、PNP オープンコレクタ Q（≤
100mA）
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
-xFxxxx
-x2xxxx
-xxFxxx
D.ON、PNP：Q（≤ 100 mA）
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
-xKxxxx
-x6xxxx
-xxKxxx
D.ON、PNP オープンコレクタ Q（≤
100mA）
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
