Geräteanschlüsse
Anordnung der Anschlüsse
[dw_lwl_1k_conv_sn, 1, --_--]

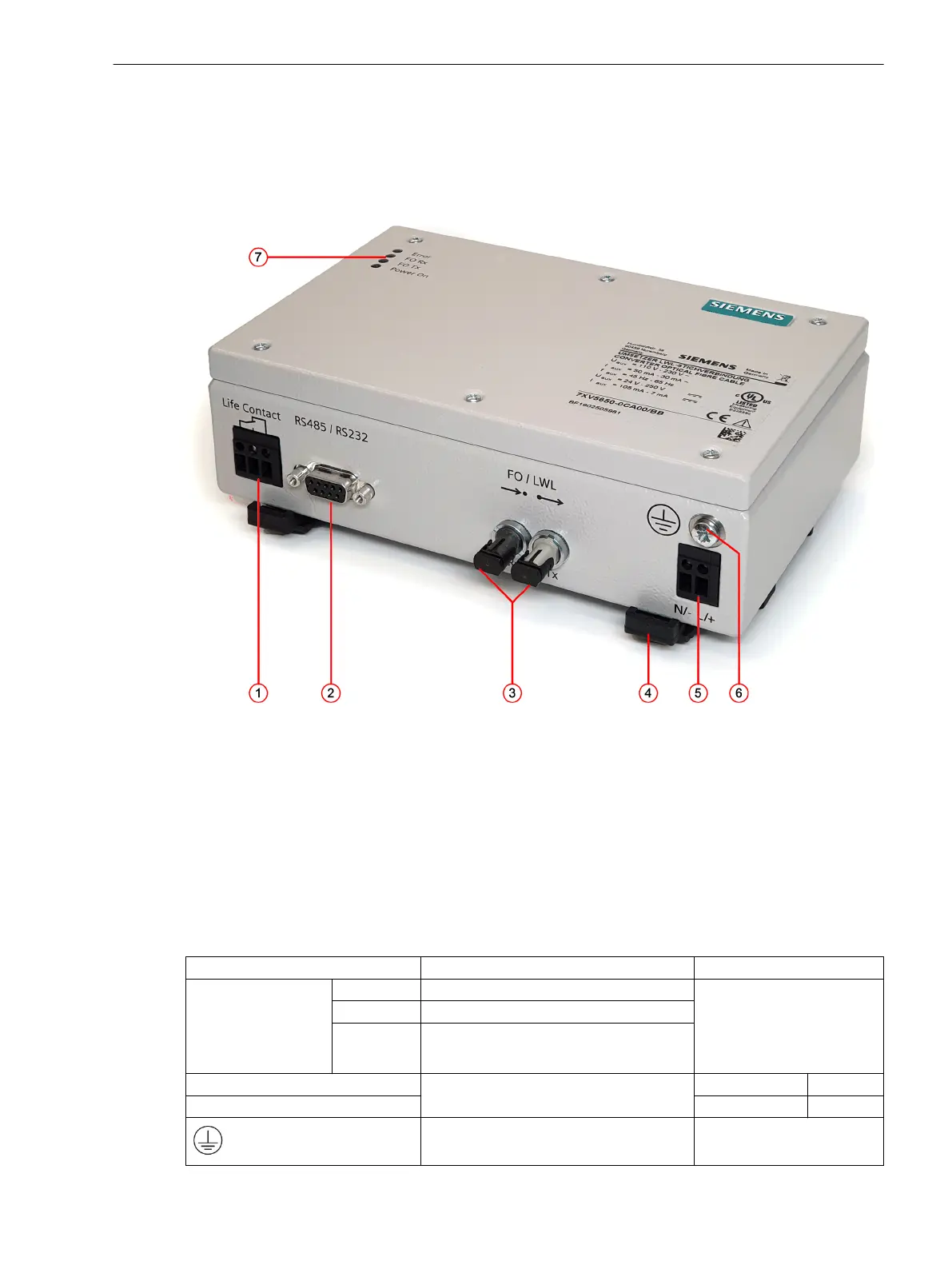

Bild 2-1
RS232-LWL-Konverter
(1) Meldekontakt-Anschluss
(2) RS232-Anschluss
(3) Lichtwellenleiter-Anschlüsse
(4) Riegel für Hutschienenmontage
(5) Hilfsspannungsanschluss
(6) Erdungsanschluss
(7) LED-Anzeigen
Anschlussklemmen
Anschluss
Bezeichnung Bedeutung
Life Contact
Pin 1 Gemeinsamer Kontakt (COM) Bei Störung ist der Kontakt
1-3 des Umschalters
geschlossen und 1-2 offen.
Bei korrektem Betrieb ist 1-2
geschlossen und 1-3 offen.
Pin 2 Geschlossen bei Normalbetrieb
Pin 3 Geschlossen bei Störung
L/+
Hilfsspannung U
aux
AC: L DC: +
N/- AC: N DC: -
Erdungsanschluss Schraubanschluss
2.2
2.2.1
Aufbau des Gerätes
2.2 Geräteanschlüsse
Zubehör, RS232-LWL-Konverter 7XV5652-0CA00, Handbuch 15
C53000-G9050-C606-1, Ausgabe 03.2020
