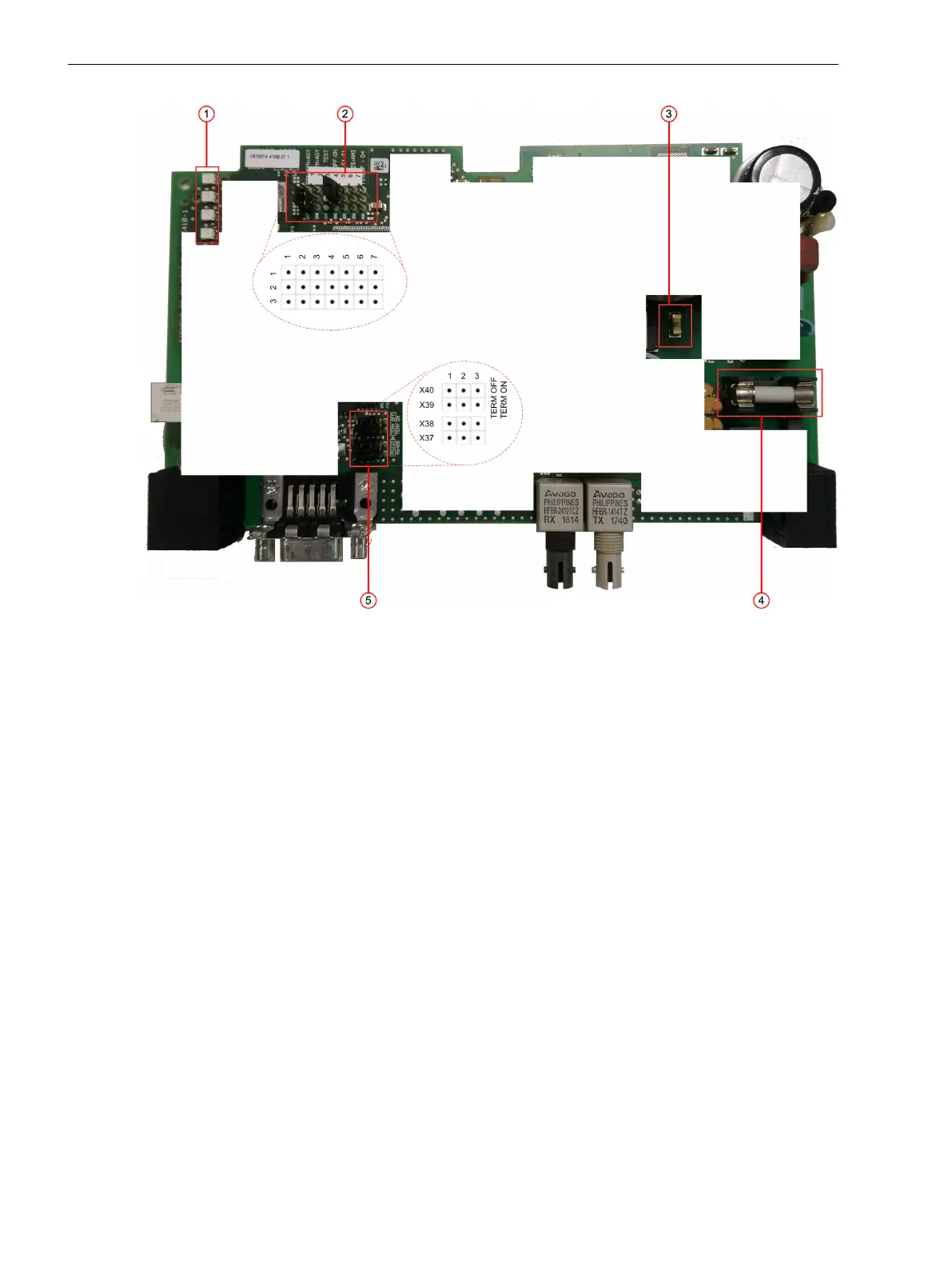

Bild 2-2
Lage der Bauelemente
(1) 4 x LED
(2) Steckbrücken 1 bis 7
(3) Sicherung F2 (gelötet)
(4) Sicherung F1 (austauschbar)
(5) Steckbrücken X37 bis X40
²
Verbinden Sie den Schutzleiter im Inneren des LWL-Konverters mit dem Gehäusedeckel.
²
Schließen Sie das Gehäuse mit dem Deckel.
²
Schrauben Sie den Gehäusedeckel wieder fest.
²
Schließen Sie alle getrennten Leitungen wieder an das Gerät an.
²
Klemmen Sie den LWL-Konverter auf die Hutschiene.
²
Verriegeln Sie die Befestigung.
²
Schalten Sie die Hilfsspannung wieder ein.
