Siko AP10S Series User Manual

AP10S
Installation Deutsch
AP10S · Datum 15.04.2020 · Art. Nr. 87100 · Änd. Stand 83/20
11
4.4 Anschlusskonzept (IO-Link)
Ausfall Positionsanzeige
Entfernen der Staubkappe
4
und önen der Schraube führt zum Verlust der
Schutzart.
` Staubkappe nicht entfernen.
` Schraube nicht önen.
Nach Anschluss eines neuen/anderen Sensors ist eine Abgleichfahrt
(siehe Kapitel 5.2) erforderlich.
Anschlussbelegung
•
1
IO-Link: Stift 4 pol. M8 (siehe Abb. 6).
Zubehör Gegenstecker und Kabelverlängerungen siehe Kapitel 8.
PIN Belegung
1 L+ (+UB)
2 nc
3 L- (GND)
4 C/Q
1
Bus-IN
2
Sensor
3
Erdungsanschluss
4
Staubkappe
1
2
3
4

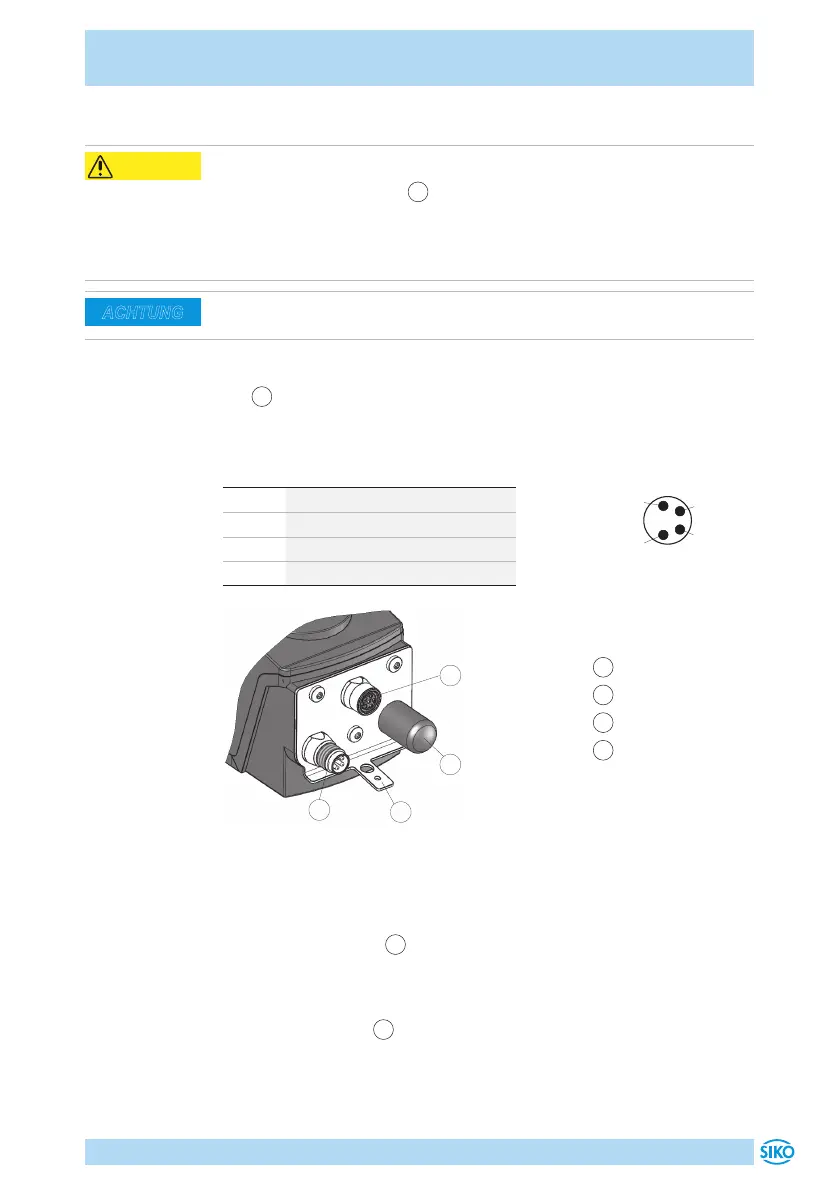

Abb. 6: Anschlussbelegung
Litzenquerschnitt Leitungen 0.14 ... 0.5mm².
Anschluss Erdung
Den Erdungsanschluss
3
neben dem Anschlussstecker auf das Schutz-
leiterpotential legen (siehe Abb. 6). Verwenden Sie dazu 6.3mm Flach-
stecker oder Kabelschuh mit kurzer Litze 2.5 … 4mm² (nicht im Liefer-
umfang). Bei mehreren Positionsanzeigen wird empfohlen die Erdung auf
eine Erdungsschiene
1
anzuschließen (siehe Abb. 7).
VORSICHT
ACHTUNG
3
2
4
1
Ansichtseite = Steckseite
