AP10S
Zubehör Anschluss-Stecker Deutsch
AP10S · Datum 15.04.2020 · Art. Nr. 87100 · Änd. Stand 83/20
19
8 Zubehör Anschluss-Stecker
(nicht im Lieferumfang enthalten)
8.1 Gegenstecker M8 gerade inkl. Kabel
• Zubehör SIKO Art. Nr. "KV04S1" (Stift/Buchse 4 pol. Bus-IN/Bus-OUT/
IO-Link).
8.2 Gegenstecker M8 gerade
Empfehlung
` Litzenquerschnitt Leitungen 0.14 ... 0.25mm² / Kabeldurchlass:
ø3.5... ø5mm.
• Zubehör SIKO Art. Nr. "84209" (Buchse 4 pol. Bus-IN/IO-Link).
• Zubehör SIKO Art. Nr. "84210" (Stift 4 pol. Bus-OUT).
Montage (Abb. 10)
1. Teile
1
...
4
über Kabelmantel schieben.
2. Kabel abmanteln.
3. Schirm kürzen, aufweiten und um Schirmring
4
legen.
4. Litzen durch Kupplungshülse
5
fädeln und abisolieren.
5. Teile
2
...
4
montieren. Druckschraube
1
andrehen um das Kabel
zu fixieren.
6. Isolierschlauch
6
auädeln, Litzen anlöten und Isolierschlauch mon-
tieren.
7. Kupplungshülse
5
mit Einsatz
7
verschrauben und Druckschraube
1
festdrehen.

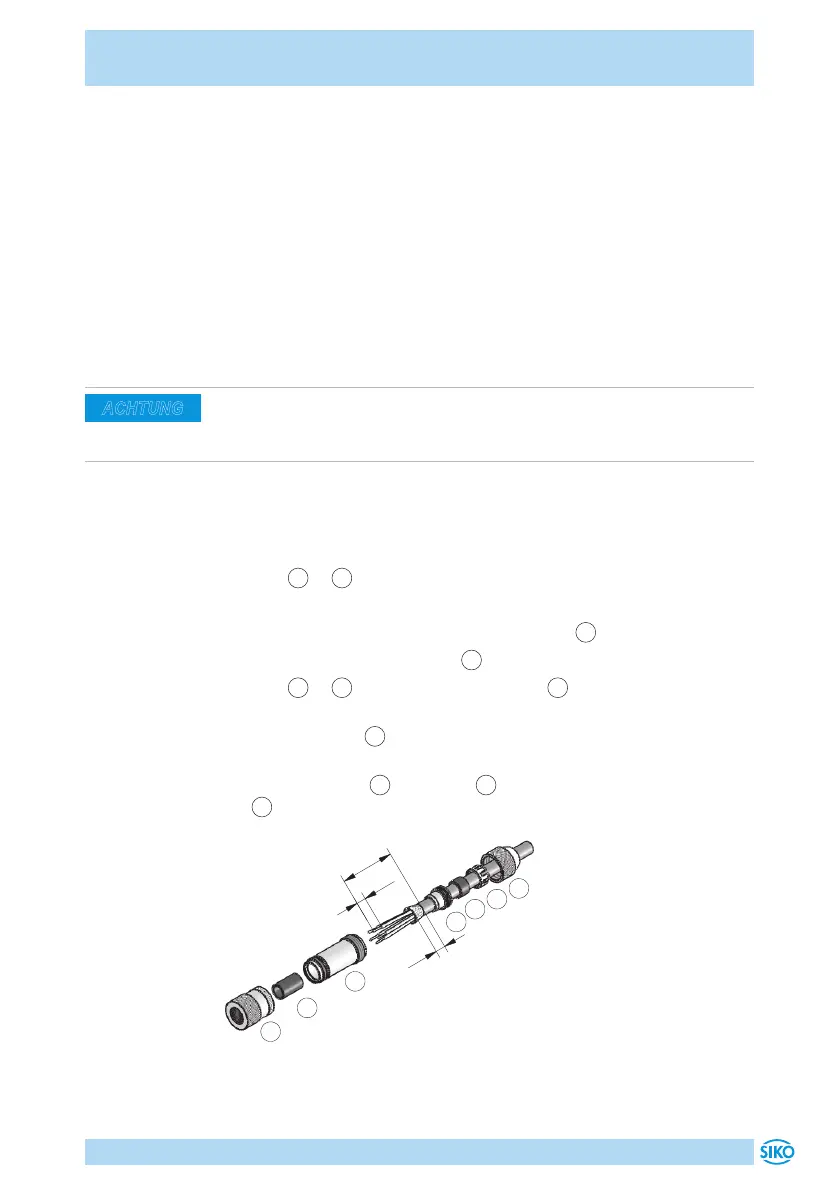

Abb. 10: Gegenstecker M8 gerade
ACHTUNG
