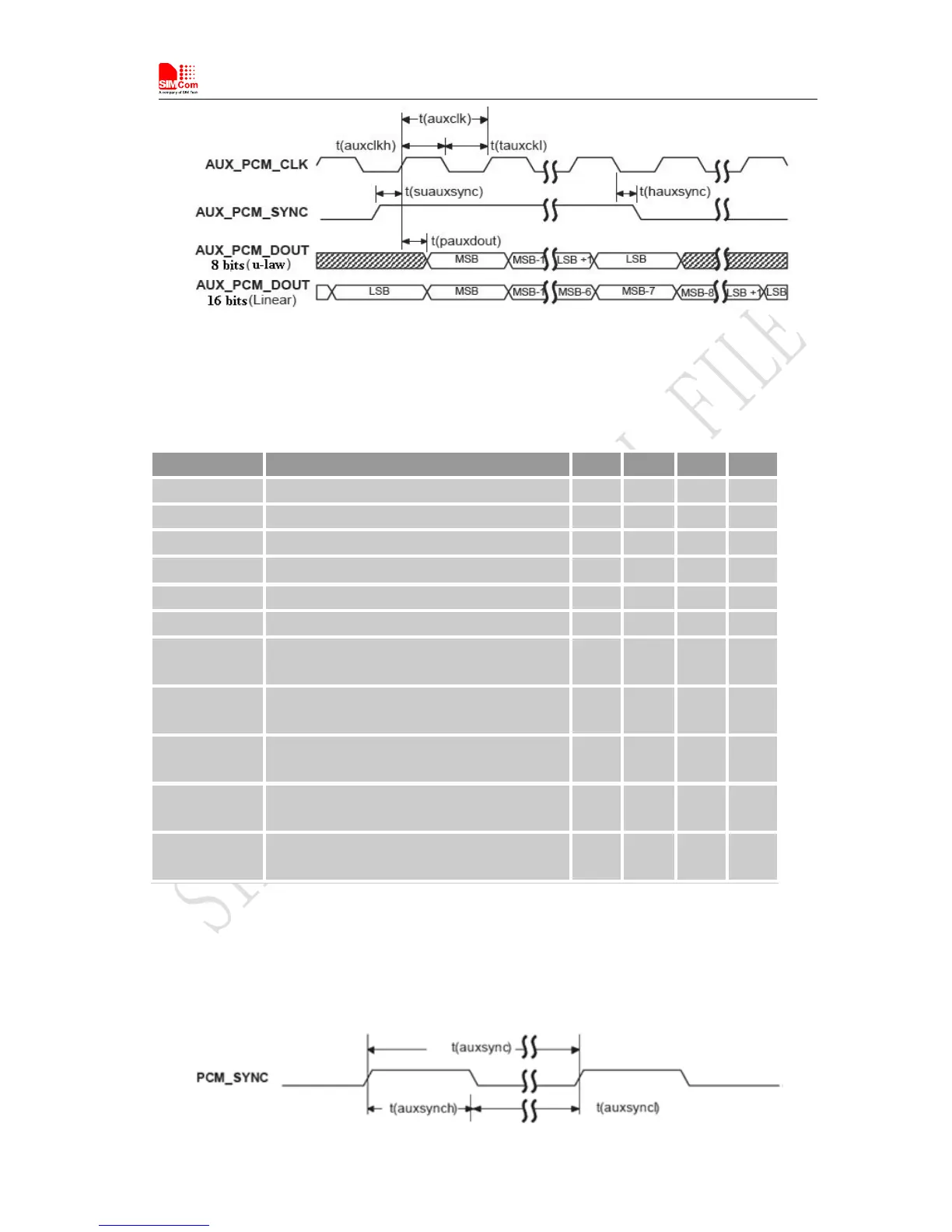

Figure 32: MODULE to EXT CODEC timing
Table 29: Timing parameters
Parameter Description Min Typ Max Unit
T(auxsync) AUX_PCM_SYNC cycle time – 125 - μs
T(auxsynch) AUX_PCM_SYNC high time 62.4 62.5 - μs
T(auxsyncl) AUX_PCM_SYNC low time 62.4 62.5 - μs
T(auxclk)* AUX_PCM_CLK cycle time - 7.8 – μs
T(auxclkh) AUX_PCM_CLK high time 3.8 3.9 – μs
T(auxclkl) AUX_PCM_CLK low time 3.8 3.9 – μs
T(suauxsync)
AUX_PCM_SYNC setup time high before
falling edge of PCM_CLK
1.95 – – μs
T(hauxsync)
AUX_PCM SYNC hold time after falling edge
of PCM_CLK
1.95 – – μs
T(suauxdin)
AUX_PCM_DIN setup time before falling
edge of AUX_PCM_CLK
70 – – ns
T(hauxdin)
AUX_PCM_DIN hold time after falling edge
of AUX_PCM_CLK
20 – – ns
T(pauxdout)
Delay from AUX_PCM_CLK rising to
AUX_PCM_DOUT valid
– – 50 ns
*Note: T(auxclk) = 1/(128 KHz).
Primary PCM (2048 KHz PCM clock)
SIM5320 also supports 2.048 MHz PCM data and sync timing for -law codec. This is called the primary
PCM interface. User can use AT command to take the mode you want as discussed above.
