Transducer connection | BSM-3 Installation Manual
Consult XDCR documentation for correct wiring diagram before
connecting transducer!

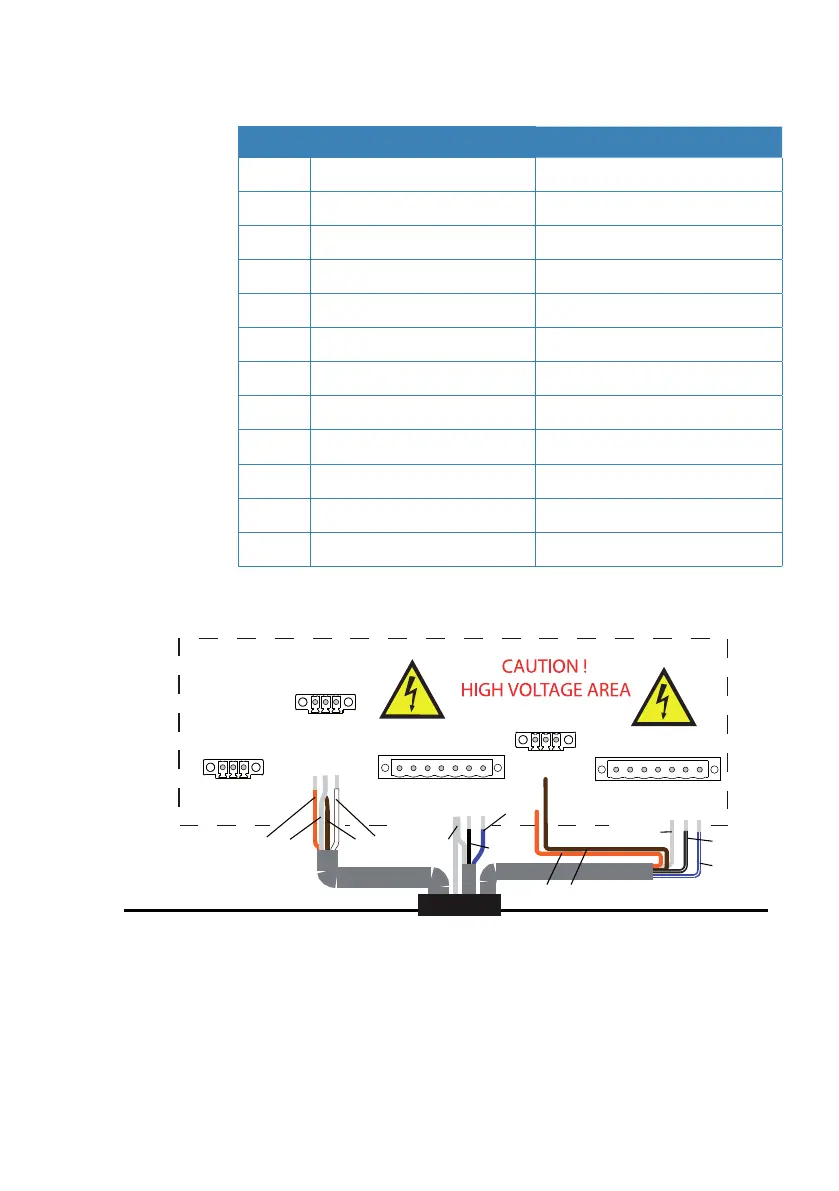

Ref Color Function
A Orange XID
B Shield XID ground (if available)
C Brown Thermistor (XID ground)
D White Thermistor
E Shield High freq. depth shield
F Black High freq. negative
G Blue High freq. positive
H Orange XID *
I Brown Thermistor (XID ground) *
J Shield Low freq. depth shield
K Black and white (or black) Low freq. negative
L Blue/white or yellow Low freq. positive
* Dual transducer installation only
XDCR LOW
SPD PWR
SPD IN
GND
SPEED
J4
1
XDCR HIGH
XDCR Z1
XDCR Z2
XDCR Z3
XDCR -
XDCR +
SHIELD
IMP SEL
J8
1
XDCR Z1
XDCR Z2
XDCR Z3
XDCR -
XDCR +
SHIELD
IMP SEL
J7
1
TEMP LOW
TEMP LOW
GND
XDCR ID LOW
J6
1
TEMP HIGH
TEMP HIGH
GND
XDCR ID HIGH
J5
1
A B C D E F
G
J
H
L
K
I
