Sinoboom GTJZ0612E - Testing the Platform Controller; (Sinoboom)

PRE-OPERATION FUNCTION TEST
GTJZ0612E&0812E&1012E&1212E Operation Manual 6-3 © Mar. 2022
TESTING THE PLATFORM
CONTROLLER (SINOBOOM)

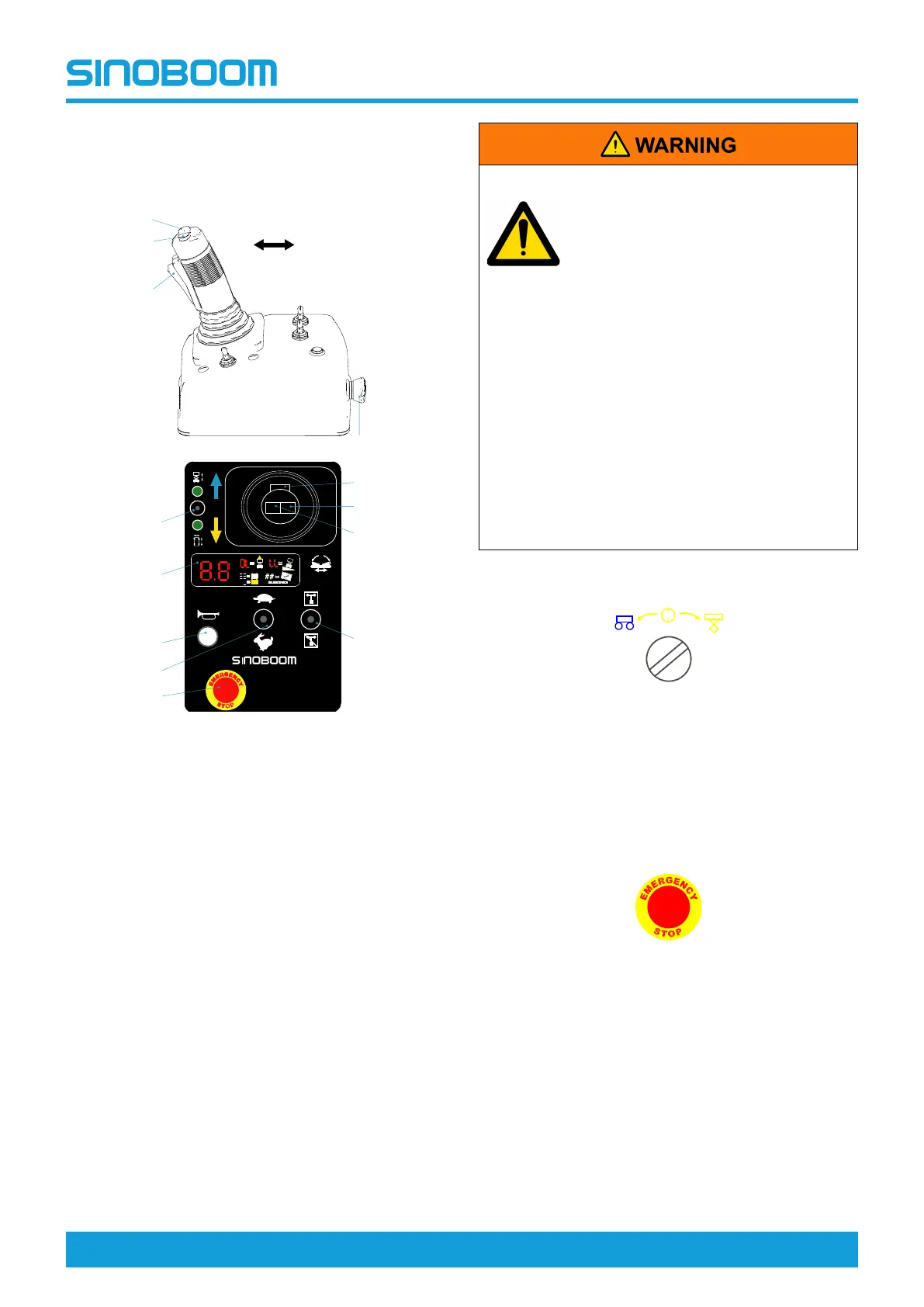

Figure 6-2 Platform controller (SINOBOOM)
1. Steer right
8. Emergency stop
button
2. Steer left
9. Display screen
(to display battery
level and fault
codes)
3. Enable switch
10. Lift, drive &
steer function
enable switch
4. Platform up
11. Horn
5. Platform down
12. Indoor/outdoor
mode select switch
6. Drive forward
13. Drive high/low
speed select switch
7. Drive reverse
Note: Refer to the Fault Diagnosis
section of Maintenance Manual for the
fault codes displayed on the screen.
UNSAFE OPERATION HAZARD
• Unless in emergency situations,
never operate from the ground
controller if there is any person
on the platform.
• Never operate the machine if any
control joystick or switch that
controls the platform movement
is not returned to the OFF position
after being released.
• Theplatformcontrollerjoystickofo-
nebrandcan’tbeusedtoreplacethe-
joystickofanother brand,otherwis-
ethemachinefunctionsmaybedam-
aged or safety accidents may occur.
• Do not remove, modify or disable
the footswitch (if equipped) by
adding stops or any other means
to prevent death or serious injury.
Ground/Platform select switch
1. Pull out the emergency stop buttons on the
ground and platform controllers to the ON
position.
2. Turn the key switch of the ground controller to the
platform control position.
Emergency stop button
1. Push the emergency stop button on the platform
or ground controller to the OFF position. All
functions should not work.
2. Pull out the emergency stop button on the
platform and ground to the ON position.
Horn button
