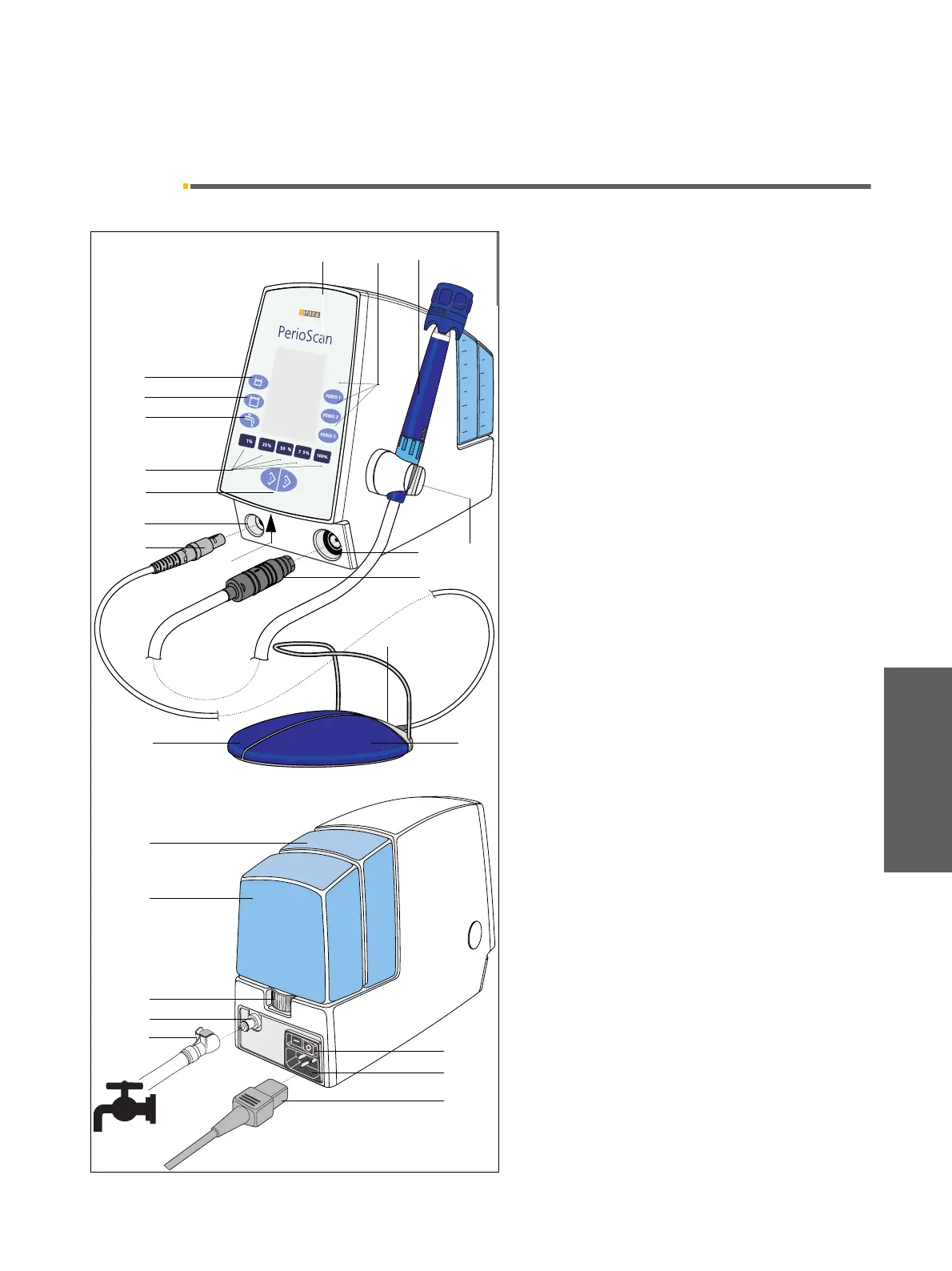

3 Eléments de commande et de fonction
1. Interrupteur principal de l’appareil
2. Prise pour branchement secteur
3. Cordon secteur
4. Tuyau de raccordement d’eau douce avec rac-
cord rapide (côté appareil et boîtier d’alimenta-
tion)
5. Embout de raccordement d’eau douce
6. Bouchon pour réservoir de fluide de refroidisse-
ment et de rinçage
7. Réservoir de fluide de refroidissement/rinçage
petit modèle (voir liste page 12)
8. Réservoir de fluide de refroidissement/rinçage
grand modèle (voir liste page 12)
9. Commande au pied, actionnement simultané
des deux pédales – Mode normal
10. Commande au pied, actionnement de la pédale
gauche
– Fonction Boost, brève augmentation de 20 %
de la puissance
11. Commande au pied, actionnement de la pédale
droite
– Uniquement fluides de refroidissement/rinça-
ge, pas d’oscillation
12. Afficheur (zone d’affichage pour différentes
fonctions, par ex. puissance)
13. Pièce-à-main PerioSonic pour détartrage, etc.
avec protège-insert (clé dynamométrique)
14. Touche de présélection pour petit réservoir de
fluide de refroidissement/rinçage
15. Touche de présélection pour gros réservoir de
fluide de refroidissement/rinçage
16. Touche de présélection d’eau douce
17. Touches de présélection de la puissance en %
18. Touches de marche/arrêt de la détection et de
rinçage continu, ou réinitialisation des réglage
usine, activation/désactivation de la fonction
Boost et Programme d’apprentissage pour ajus-
ter la force de sondage.
19. Touches de programme
20. Prise de raccordement de la commande au pied
21. Câble de raccordement de la commande au pied
avec connecteur à verrouillage
22. Câble d’alimentation de la pièce-à-main avec
connecteur à verrouillage
23. Prise de raccordement de la pièce-à-main
24. Griffe d’instrument pour pièce-à-main PerioSonic
25. Lecteur de cartes pour mises à niveau du logi-
ciel de détection
INITIAL
12
PerioScan
100
ml
400
30
0
200
100
ml
300
200
2
12
4
7
1
9
11
3
5
6
8
10
13
14
15
16
17
18
20
21
23
24
22
25
19
