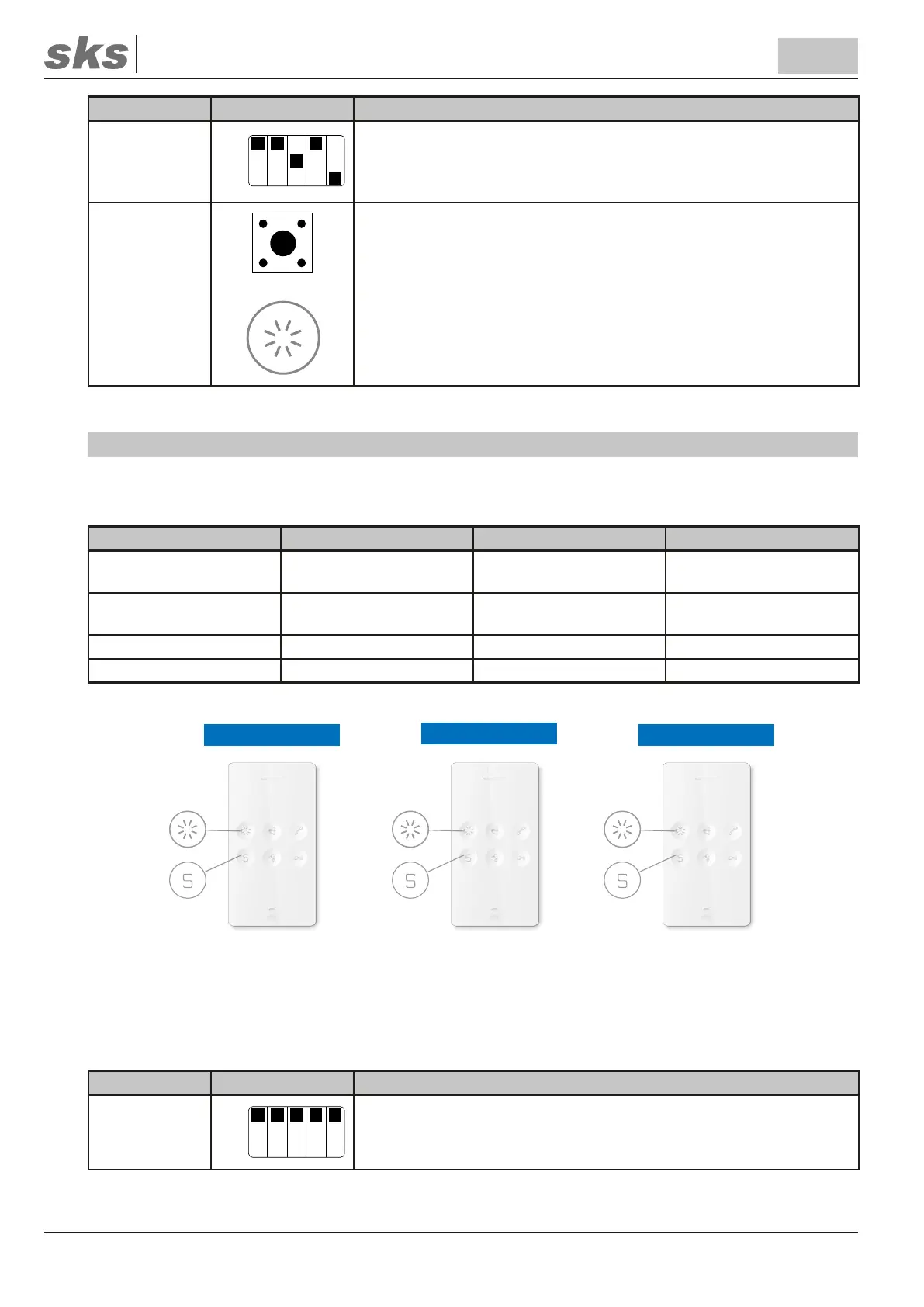

Arbeitsschritt Abbildung Beschreibung
3
B3
Stellen Sie die Internrufadresse am DIP-Schalter ein, die die Innen-
sprechstelle beim Betätigen der Lichttaste anrufen soll.
4
+
Halten Sie die Programmiertaste auf der Rückseite des Geräts gedrückt
und drücken binnen zwei Sekunden zusätzlich die Lichttaste und halten
beide Tasten zusammen für 5 Sekunden gedrückt bis ein Kontrollton er-
tönt und die Programmierung bestätigt.
Wird im Folgenden die Lichttaste gedrückt, wird die entsprechende In-
nensprechstelle angerufen.
8.4.3 Anwendungsbeispiel
Es gibt drei Innensprechstellen, die mit der Türstation UND untereinander kommunizieren sollen. Dazu sind fol-
gende Programmierungen notwendig:
Speicherort Innensprechstelle 1 Innensprechstelle 2 Innensprechstelle 3
Rufadressenspeicher 1
der Innensprechstelle
A1 A2 A3
Rufadressenspeicher 2
der Innensprechstelle
B1 B2 B3
S-Taste B2 B1 B2
Lichttaste B3 B3 B1
Innensprechstelle 1
Innensprechstelle 2
Innensprechstelle 3
Hausrufadresse A1
Internrufadresse B1
Hausrufadresse A2
Internrufadresse B2
Hausrufadresse A3
Internrufadresse B3
Ruft B3
Ruft B2
Ruft B3
Ruft B1
Ruft B1
Ruft B2
Um Innensprechstelle 1 vollständig zu programmieren sind demnach folgende Schritte nötig:
Arbeitsschritt Abbildung Beschreibung
1
A1
Die Hausrufadresse (= 1. gespeicherte Rufadresse, im Beispiel oben
A1) am DIP-Schalter einstellen, diese reagiert auf den entsprechenden
Klingeltaster der Haustürstation.
