7
Support Hotline: +49 (0) 2661 98088-112
Support E-Mail: support@sks-kinkel.de
Versionsnr. 3.0
Dokumenten Art. Nr. 97000104
SKS-Kinkel Elektronik GmbH
20002110 BS2012 Audio Freisprechen
DE

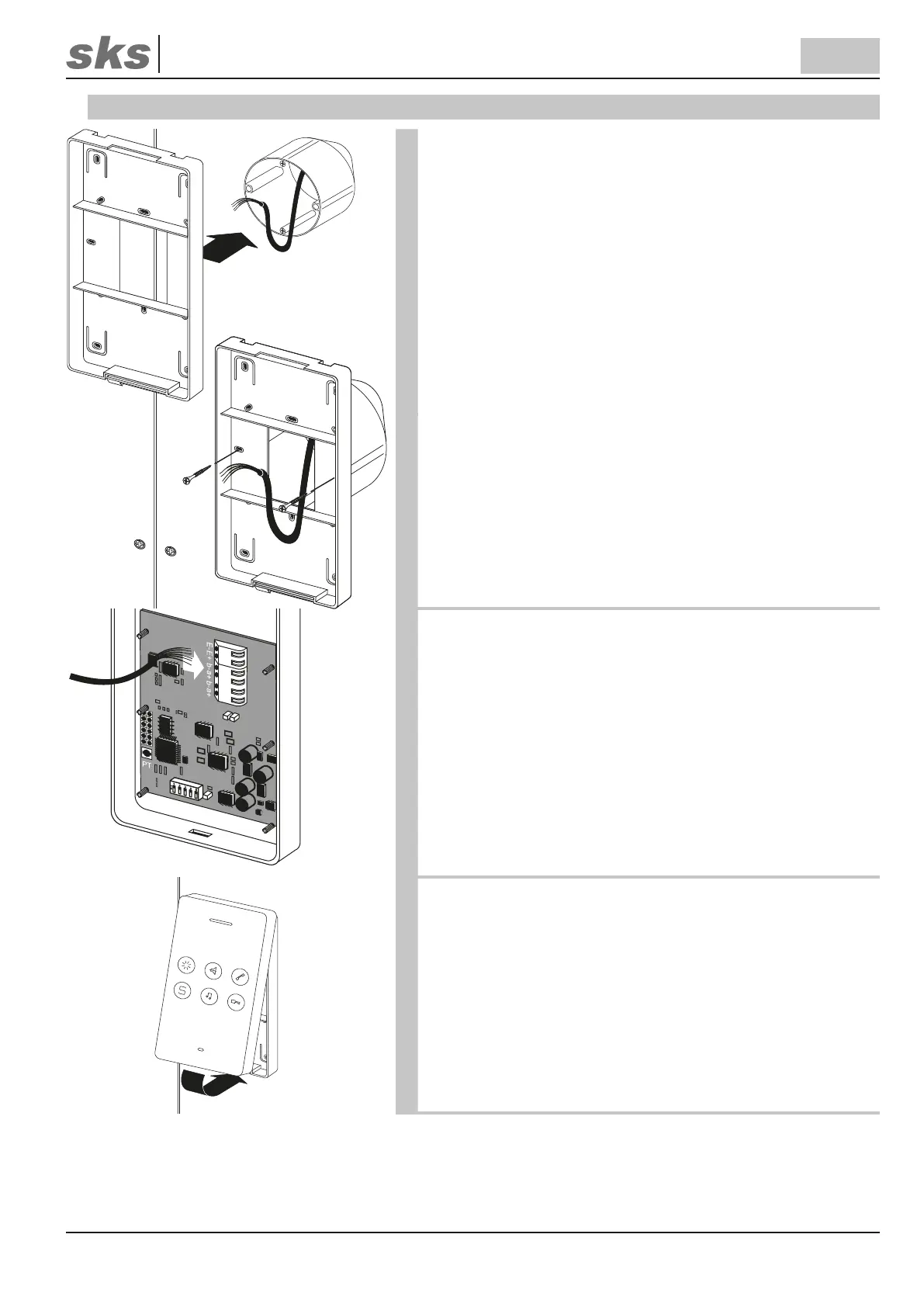

7.2 Montage auf Unterputzdose oder Hohlwanddose
Vor dem Befestigen des Geräteträgers wird empfohlen eine Unter-
putz- oder Hohlwanddose zu installieren, um den Geräteträger an-
schließend mit Schrauben an der Unterputz- oder Hohlwanddose
zu befestigen. Benutzen Sie dazu die Befestigungslöcher im mitt-
leren Bereich des Geräteträgers.
Es wird empfohlen den Geräteträger zusätzlich mit Schrauben an
jeder der vier Ecken zu befestigen
Ziehen Sie das Installationskabel vor dem Anschrauben des
Geräteträgers durch eine der rückseitigen Önungen! Legen
Sie dabei nur die zum Anschluss wirklich benötigten Adern in das
Gerät. Das Kabel darf im komplett montierten Zustand nicht ge-
quetscht oder scharf geknickt werden.
Schließen Sie die Adern des zuvor verlegten Kabels an die An-
schlussklemmen auf der Rückseite der Innensprechstelle an.
Um Fehler bei dem Anschluss zu vermeiden, nehmen Sie die
Planungshilfe oder den Verdrahtungsplan zur Hilfe.
Stellen Sie die SKS BUS-Rufadresse am DIP-Schalter auf der
Rückseite der BS2012 Audio Freisprechen Innensprechstelle ein.
Jede Adresse ist einem Klingeltaster an der Türstation zugeord-
net. Die SKS BUS-Rufadressentabelle bendet sich im Anhang
dieser Anleitung.
Bei einem späteren Austausch einer Innensprechstelle ist
unbedingt auf die Einstellung des DIP-Schalters zu achten!
Hängen Sie als nächstes die Innensprechstelle im oberen Bereich
des Geräteträgers ein. Achten Sie hierbei darauf, dass keine frei-
liegenden Adern die Leiterplatte von hinten berühren können.
Drücken Sie anschließend die BS2012 Audio Freisprechen Innen-
sprechstelle auf den Geräteträger bis diese hörbar einrastet.
