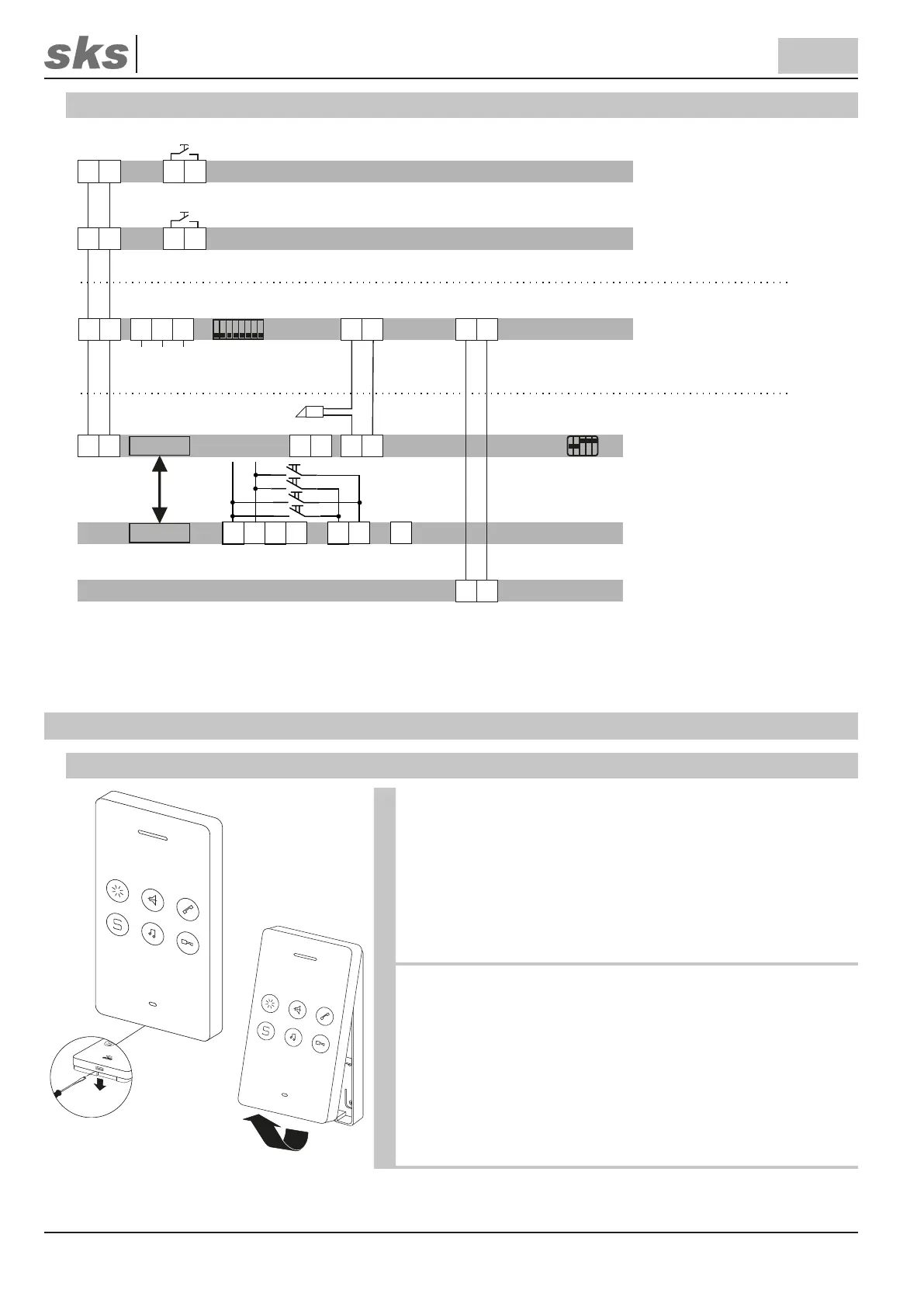

6.2 Verdrahtungsplan
Innensprechstellen
BS2012 Audio
a
b
E+ E-
BS2012 Audio
a
b
E+ E-
Steuermodul 300026
Tastenmatrix
Anschlussadapter
LED-Beleuchtung HTS
Basis Kompakt-
netzteil 300089
TÖ
L M T
a+
b-
+
0
-
B
A
D
C
2
1
12
...
Flachband
Flachband
~12 ~12
T
LED
a+
b-
TÖ1
PE
~230V AC
+5%/-10%
L N
TÖ2
LED
-
+
on
off
1
VerteilungHaustürstation
7 Montageanleitung
7.1 Vorbereitung
Lösen Sie die Innensprechstelle mithilfe eines Schraubendrehers
von dem Geräteträger, indem Sie mit dem Schraubendreher in die
Entriegelungsö󰀨nung auf der Unterseite der Innensprechstelle hi-
neindrücken.
Nehmen Sie vorsichtig die Innensprechstelle, wie auf der Zeich-
nung zu sehen, von dem Geräteträger ab.
Ziehen Sie die Oberseite der Innensprechstelle zu sich hin und
heben Sie dann diese nach oben hin ab.
