SKS-Kinkel Elektronik GmbH
20002110 BS2012 Audio Freisprechen
DE
Support Hotline: +49 (0) 2661 98088-112
Support E-Mail: support@sks-kinkel.de
Versionsnr. 3.0
Dokumenten Art. Nr. 97000104
8

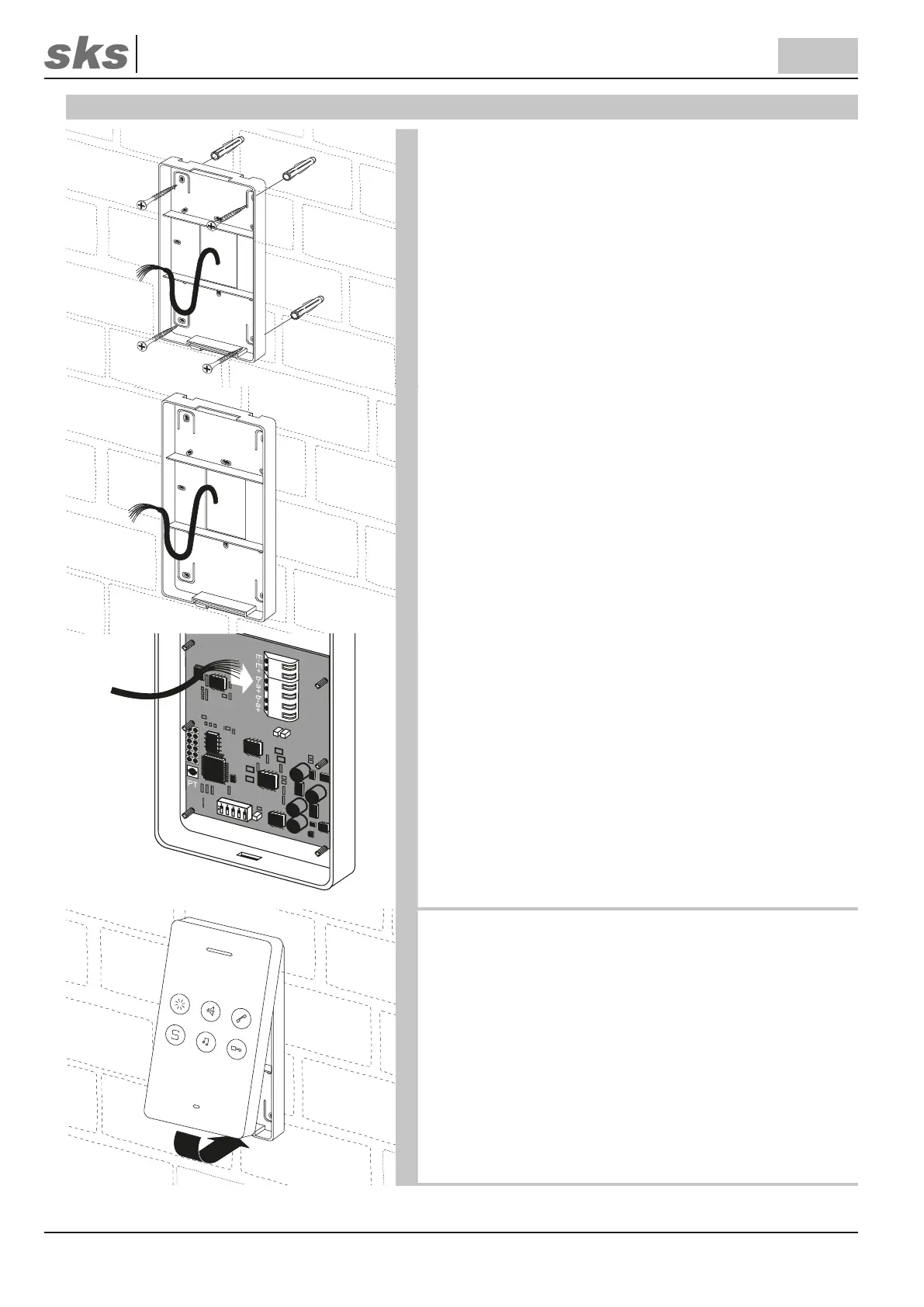

7.3 Montage Aufputz
Befestigen Sie den Geräteträger der Innensprechstelle mit
Schrauben an der Wand. Benutzen Sie dazu die Befestigungs-
löcher am Geräteträger.
Ziehen Sie das Installationskabel vor dem Anschrauben
des Geräteträgers durch eine der rückseitigen Önungen!
Legen Sie dabei nur die zum Anschluss wirklich benötigten
Adern in das Gerät. Das Kabel darf im komplett montierten Zu-
stand nicht gequetscht oder scharf geknickt werden.
Schließen Sie die Adern des zuvor verlegten Kabels an die An-
schlussklemmen auf der Rückseite der Innensprechstelle an.
Um Fehler bei dem Anschluss zu vermeiden, nehmen Sie
die Planungshilfe oder den Verdrahtungsplan zur Hilfe.
Stellen Sie die SKS BUS-Rufadresse am DIP-Schalter auf der
Rückseite der BS2012 Audio Freisprechen Innensprechstelle
ein. Jede Adresse ist einem Klingeltaster an der Türstation zu-
geordnet. Die SKS BUS-Rufadressentabelle bendet sich im
Anhang dieser Anleitung.
Bei einem späteren Austausch einer Innensprechstelle
ist unbedingt auf die Einstellung des DIP-Schalters zu
achten!
Hängen Sie als nächstes die Innensprechstelle im oberen Be-
reich des Geräteträgers ein. Achten Sie hierbei darauf, dass
keine freiliegenden Adern die Leiterplatte von hinten berühren
können.
Drücken Sie anschließend die BS2012 Audio Freisprechen
Innensprechstelle auf den Geräteträger bis diese hörbar ein-
rastet.
