2 HEAT / 1 COOL (GAS)
Switch Settings
Sw1 = OFF (Heat / Cool)
Sw2 = OFF (Equipment controls fan)
Sw3 = OFF (4 minute short cycle protection)
Sw4 = OFF (Leave OFF)
In Installer Menu, set 17:R4 = H2

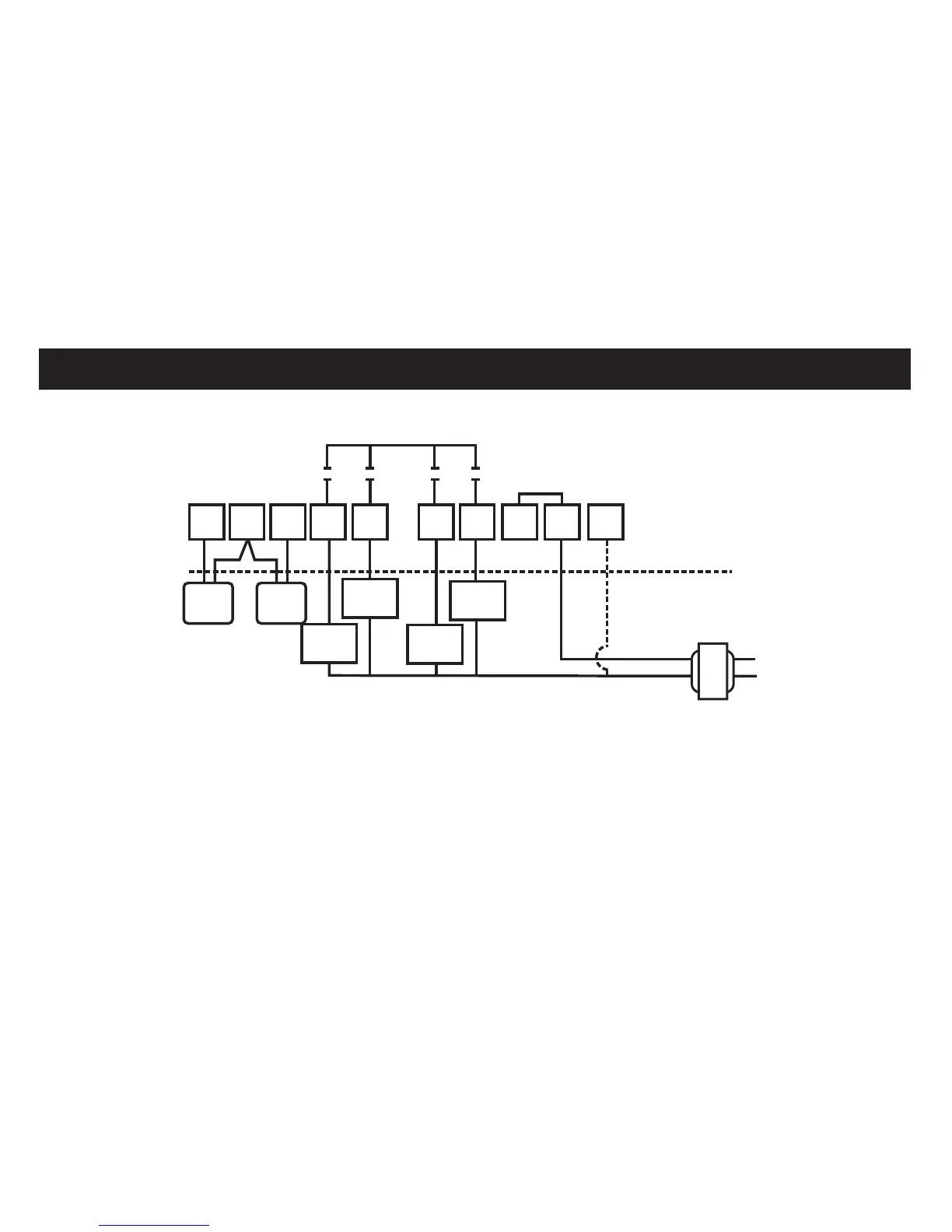

TYPICAL SYSTEM WIRING DIAGRAMS
19
SC
In
A
Y G
R
Com
C
FAN 1
RELAY
LINE
24 V
W
Out
OPTIONAL
REMOTE SENSOR
TERMINALS
THERMOSTAT
EQUIPMENT
Factory Link
24C Optional
OUTDOOR
SENSOR
INDOOR
SENSOR
COOL 1
RELAY
HEAT1
RELAY
HEAT 2
RELAY
