46
EEWB330B
3.0 TERMINOLOGIE
A
vant
d'utiliser l'équilibreuse, il
est suggéré de vous familia-
riser avec la terminologie et les caractéristiques des compo-
sants de la machine. Se reporter aux fi gures de 9 à 10 pour
l'identifi cation et l'emplacement.

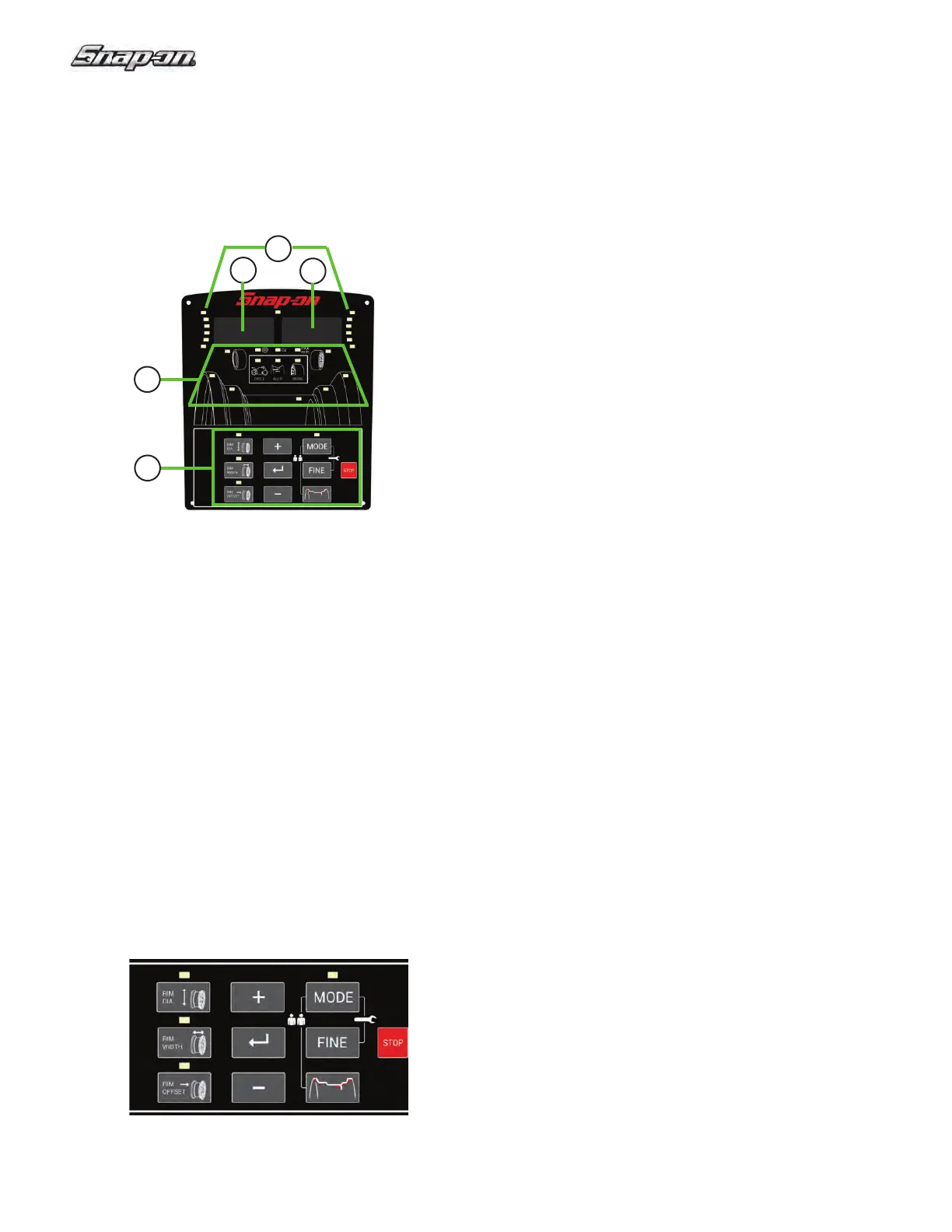

Figure 9
Figure 9a
3.1 LE PANNEAU D'ENTRÉE DES DONNÉES
PANNEAU D'ENTRÉE DES DONNÉES - Figure 9a
1. Touche diamètre avec indicateur
Appuyer pour sélectionner le mode “diamètre jante”.
L'indicateur du diamètre s'allumera, l'unité émettra un bip
sonore. La valeur en cours est indiquée sur l’écran, elle
peut être modifi ée.
2. Touche largeur avec indicateur
Appuyer pour sélectionner le mode “largeur de jante”.
L'indicateur de la largeur s'allumera, l'unité émettra un
bip sonore. La valeur en cours est indiquée sur l’écran,
elle peut être modifi ée.
3. Touche déport avec indicateur
Appuyer pour sélectionner le mode “déport”. L'indicateur
du déport s'allumera, l'unité émettra un bip sonore. La
valeur en cours est indiquée sur l’écran, elle peut être
modifi ée.
Appuyer sur la touche de déport dans HWM permet à
l'opérateur d'entrer à nouveau les points de référence
du plan.
4. Touche +
Pour augmenter la valeur d’entrée (par ex. diamètre de
jante, déport, largeur de jante).
La maintenir pressée pour changer automatiquement la
valeur indiquée.
5. Touche Enter
Appuyer pour confirmer l'entrée (dimension, mode)
ou sauvegarder les confi gurations de l'"utilisateur”. La
machine émet un bip sonore.
6. Touche -
Pour diminuer la valeur d’entrée (par ex. largeur de jante,
déport, diamètre de jante).
La maintenir pressée pour changer automatiquement la
valeur indiquée.
7. Touche MODE avec indicateur
Appuyer pour défi ler dans les modes spéciaux. Le voyant
de la touche MODE s'allumera, la machine émet un bip
sonore.
8. Touche fi ne
Appuyer sur cette touche pour basculer la précision
de lecture entre 0,25 rép. 0,05 oz. (5 et 1 grammes).
La machine émet un bip sonore. Associée à la touche
“MODE”, elle commence la fonction de calibrage.
9. Touche de masse
Appuyer pour sélectionner le mode d'application masse
requis (mode masse), l’unité émettra un bip sonore.
Associée à la touche “MODE”, elle commence la fonction
“utilisateur”.
Remarque:
Si elle est pressée pendant au moins trois secondes,
elle rappelle directement le mode normal (Clip-Clip) et
réduit le nombre de modes ALU pouvant être sélection-
né “Quick ALU Mode”.
10.Bouton d'arrêt
Presser cette touche pour bloquer la rotation de la roue.
INTERFACE UTILISATEUR - Figure 9
1. Indicateurs LED de position - Affi chent l'emplacement
pour le placement des masses de la roue.
2. À l'intérieur de l'écran d'affi chage du nombre de masse
et des fonctions, la fenêtre montre le nombre de masses
à gauche ou à l'intérieur et divers messages relatifs au
fonctionnement.
3. À l'extérieur de l'écran d'affi chage du nombre de masse
et de fonctions, la fenêtre montre le nombre de masses
à gauche ou à l'intérieur et divers messages relatifs au
fonctionnement.
4. Indicateurs LED de fonction - indiquent les fonctions
actives et les positions d'emplacement des poids. Ils
permettent d'établir le fl ux de travail.
5. Panneau d'entrée - il permet les principales sélections
de l'utilisateur.
1
2
3
4
5
6
7
8
9
10
1
2 3
4
5
