4.5.3 ENTRÉE MANUELLE PARAMÈTRE
En cas
de défaillance de la jauge automatique, les valeurs de
paramètres
peuvent
être
entrées
manuellement.
Voir l'entrée
manuelle de la largeur de la jante au paragraphe précédent.

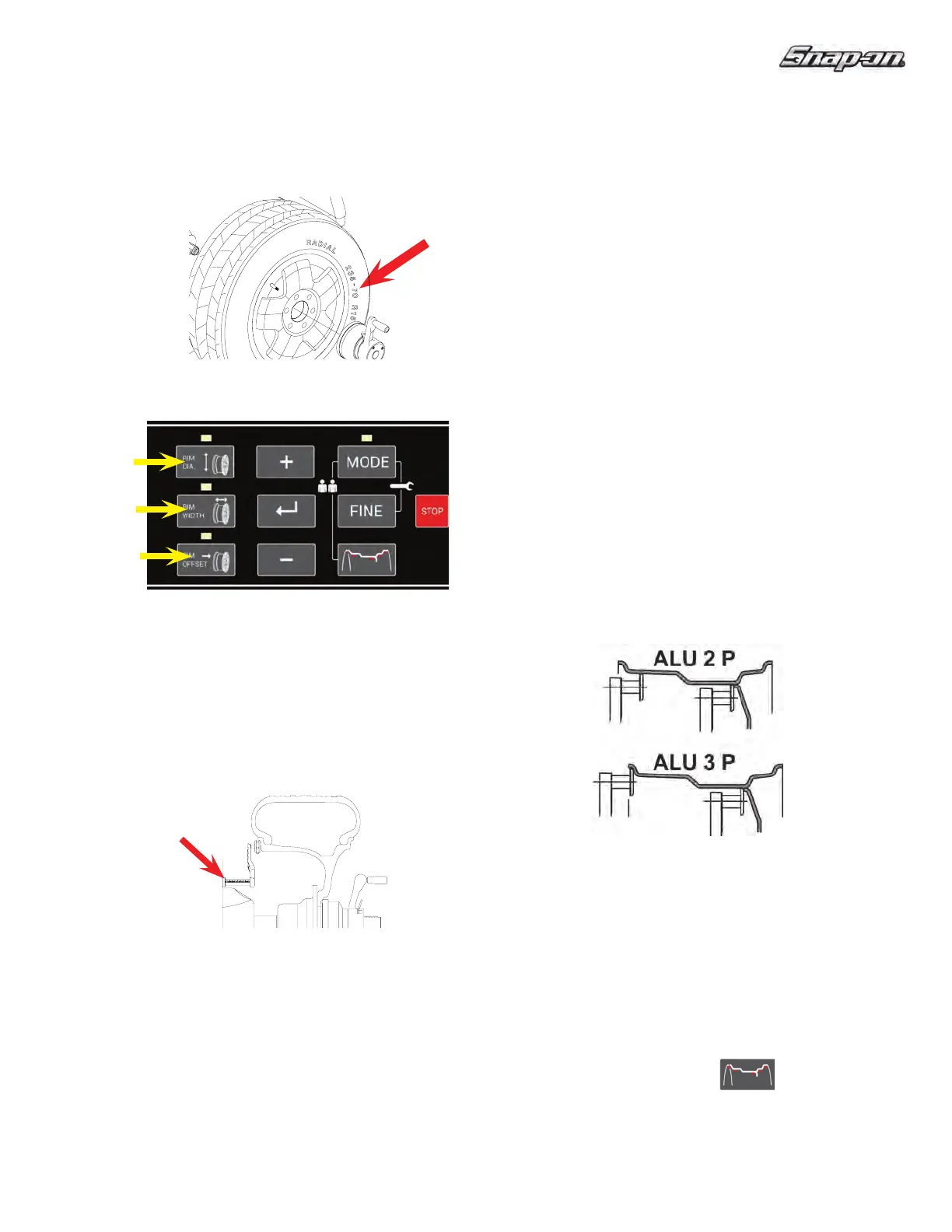

Figure 22
Figure 23
Figure 24
4.5.3.0 Entrée Diamètre Jante Manuelle
- Sélectionner le bouton de diamètre manuel. Lire le diamètre
de la jante marqué sur
le côté du pneu (Figure 22 et 23).
Presser le bouton du diamètre (D) et entrer le diamètre de
la jante mesuré en sélectionnant les touches +/- jusqu'à ce
que la valeur désirée apparaisse sur l'écran.
Sélectionner Enter pour mémoriser la sélection.
4.5.3.1 Entrée Distance Manuelle
- Déplacer le bras de jauge de distance pour toucher le bord
intérieur de la roue où les masses doivent être positionnées
et observer la lecture sur l'échelle de l'indicateur de distance.
Voir Figure 24. Appuyer sur le bouton (O) Offset puis sélec-
tionner les touches +/- jusqu'à ce que la valeur s'affi che dans
la fenêtre d'affi chage.
Sélectionner Enter pour mémoriser la sélection.
REMARQUE : Le bras de paramètre doit être en position de
repos Home quand l'équilibreuse est sous tension.
Figure 25
4.6 FONCTION EASY ALU
La fonction Easy Alu reconnaît automatiquement la position
de la masse désirée en plaçant le bras SAPE aux bons
emplacements.
Remarque:
Alu 4 et Alu 5 ne sont pas inclus dans la fonction Easy
Alu. Ils requièrent une confi guration manuelle de la part
de l'opérateur.
4.6.1 LECTURE DIMENSION JANTE AUTOMA-
TIQUE ET SÉLECTION MODE ALU P
Préparations :
— Lancée de compensation effectuée, si nécessaire.
— Roue correctement montée.
Important : L’affi chage OK, l’invitation à effectuer une lancée
d’optimisation, ainsi que son exécution, ne fonctionnent
exactement que si la largeur de la jante a été entrée
correctement (Entrée manuelle).
Détermination automatique de l’écart et du diamètre de
jante par la pige de mesure interne
— Placer le bras SAPE en position sur la jante, pour
sélectionner la position d’application initiale des masses
(côté interne de la jante). La maintenir dans cette position
jusqu'au signal acoustique
Seulement pour Alu 2P et Alu3P (Fig. 25) :
— Placer la pige interne sur la deuxième position sur
la jante et l'y maintenir pour sélectionner la position
d'application sur le côté droit de la jante.
Après quelques secondes, un signal acoustique confi rme
que les coordonnées d'application des masses ont été
mémorisées automatiquement.
— Remettre la pige en position de repos.
A ce stade, il est possible de modifi er le mode Alu suggéré
par la machine, avec la fonction “Easy Alu Toggle”
Le faire en appuyant sur le bouton
une fois.
— Faire tourner l'ensemble.
D
W
O
