53
EEWB332B

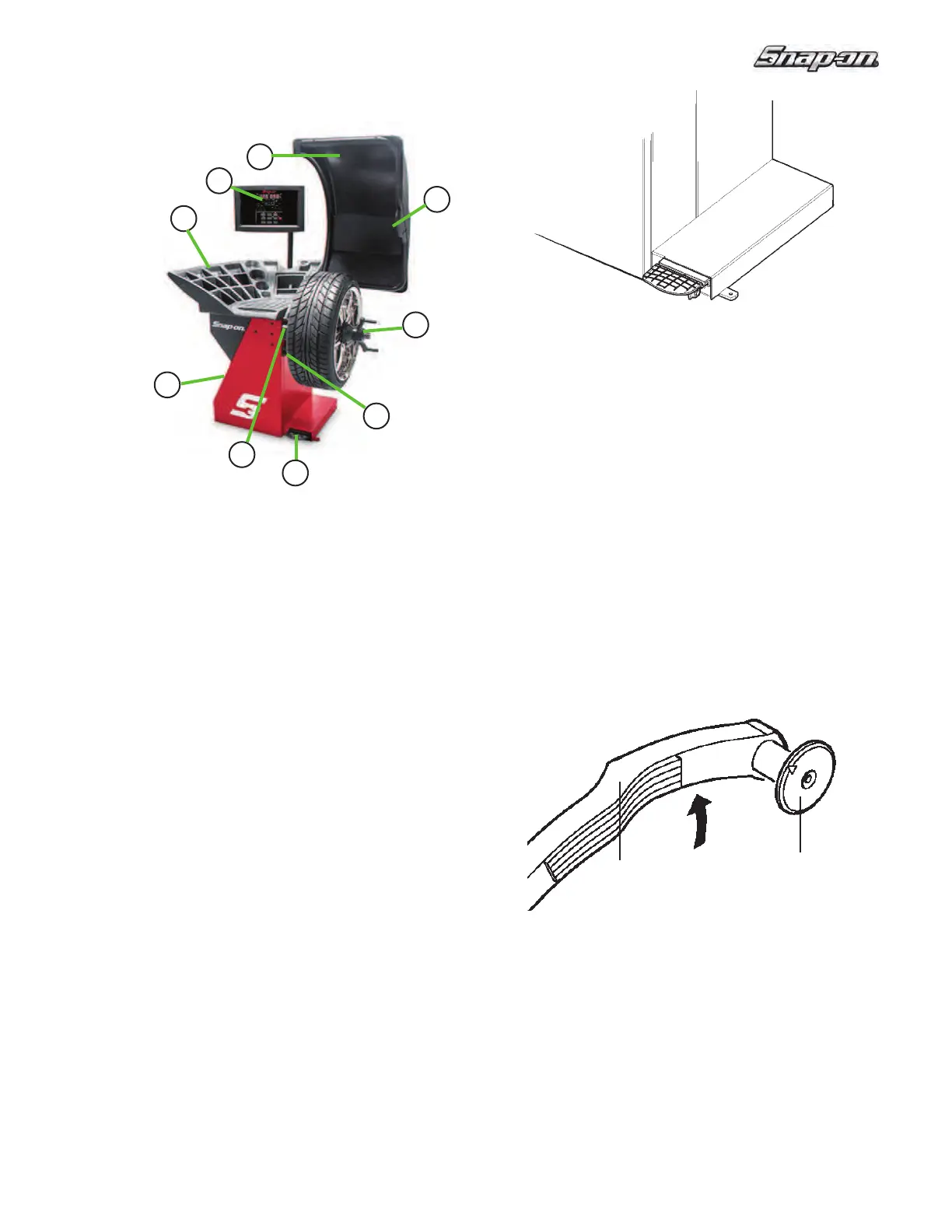

Figure 14
CHÂSSIS - Figure 14
12. Affi
cheur - Facile à lire, convivial présentant de grands
LEDS et un bouton pour les fonctions.
13. Plateau de rangement masse - Grand rangement pour
une variété de profi ls de masses et formats ainsi que
des poches de rangement incorporées pour les cônes
de centrage standard.
14. Rangement accessoire - Quatre axes porte-accessoires
sont fournis pour le rangement des accessoires
additionnels.
15. Bloc garant de roue.
16. Bras de paramètre semi-automatique - Écart et
diamètre de jante sont automatiquement entrés avec
le SAPE. Le SAPE est également utilisé dans plusieurs
procédures pour déterminer les profi ls de jante précis et
l'emplacement de la masse ruban.
17. Verrou d'arbre à pied - Un verrou d'arbre à pied est
utilisé pour stabiliser l'arbre pendant le processus
d'emplacement de la masse.
18. Indicateur de positionnement de la masse laser.
19. Adaptateur de l'arbre - Un arbre d'une taille standard
40 mm est utilisé. L'arbre facilement amovible peut être
remplacé pour effectuer l'entretien ou pendant l'utilisation
de certains adaptateurs à roue
20. Transducteur sonique - Utilisé pour le relevé de la largeur
de jante.
Figure 14a
Figure 14b
BLOCAGE DE L'ARBRE PRINCIPAL - Fig. 14a
Pédale de blocage de l'arbre principal
L’arbre principal est bloqué quand la pédale est actionnée.
Cela facilite aussi le serrage ou le desserrage de l'écrou de
serrage.
Remarque:
Ce système de blocage n’est qu’une aide de positionnement
et ne doit pas être utilisé pour arrêter la rotation du
mandrin.
BRAS PARAMÈTRE SAPE - Fig. 14b
Bras SAPE pour la distance et le diamètre de la jante.
1 Bras SAPE
, peut être étendu et pivoté vers le haut.
2 DisqueSAPE pour identifi er les dimensions de la jante
sur tous les types de profi ls de JANTE.
12
13
14
15
16
19
20
18
17
1
2
