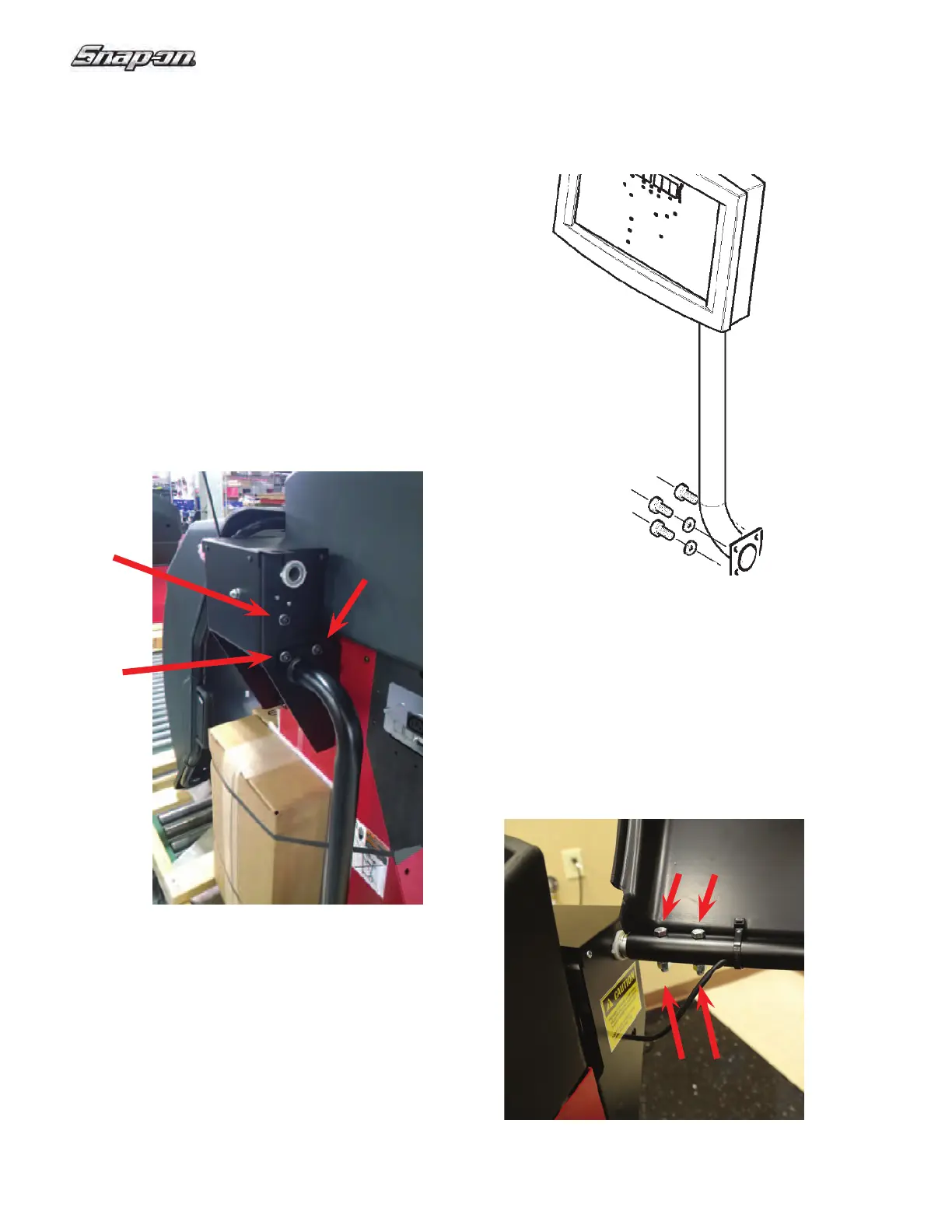

2. Gire la torre 180º en sentido horario y vuelva a reinstalar
los 3 pernos, vea la Figura 9.
Figura 9
Figura 10
2.2
INSTRUCCIONES P
ARA LA INSTA-
LACIÓN DEL MARCO DEL MONI-
TOR
La torre del monitor para la EEWB332B se envía invertida
para facilitar el envío y evitar daños. Siga estas instrucciones
para realizar los procedimientos de instalación adecuados.
INSTALACIÓN DE LA TORRE DEL MONITOR:
La torre del monitor se envía sin montar para evitar daños.
1. Quite 3 pernos (2 sostienen la torre del monitor). Vea
Figura 8.
Figura 8
2.3 INSTALACIÓN DE LA CAMPANA
DE PROTECCIÓN
1. Deslice el protector de rueda sobre el tubo de pivote y
elévelo hasta que los orifi cios de fi jación del protector
de rueda y el eje del guardabarros queden alineados.
Vea la Figura 10.
2. Inserte dos pernos de 3/8 "con arandelas en los orifi -
cios, instale las tuercas hexagonales y las arandelas y
apriete.
