52
EEWB332B
3.0
TERMINOLOGIE
A
v
ant d'utiliser l'équilibreuse, il est suggéré de vous
familiariser avec la terminologie et les caractéristiques des
composants de la machine. Se reporter aux fi gures 13 et 14
pour l'identifi cation et l'emplacement.

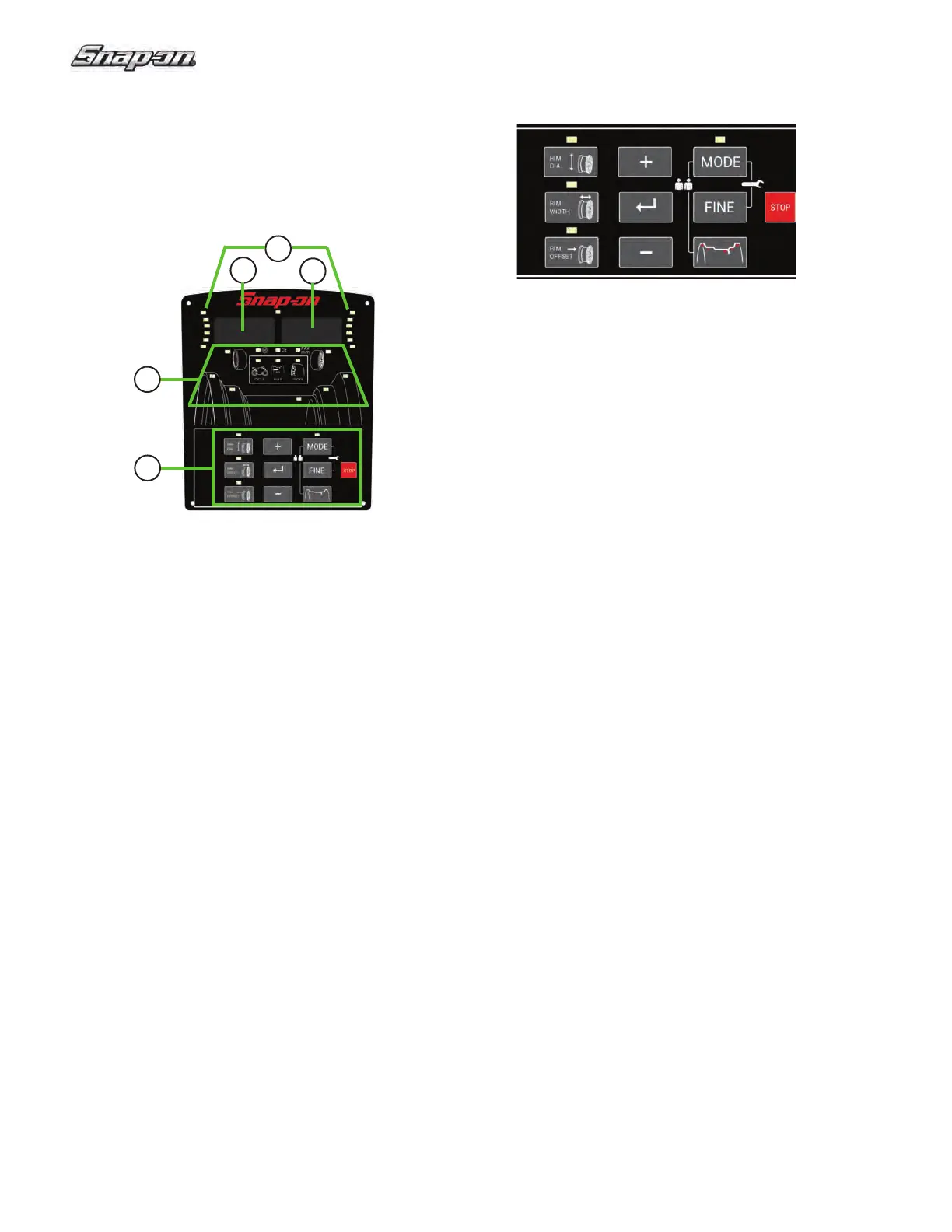

Figure 13
Figure 13a
3.1 LE PANNEAU D'ENTRÉE DES DON-
NÉES
PANNEAU D'ENTRÉE DES DONNÉES - Figure 13a
1. Touche diamètre avec indicateur
Appuyer pour sélectionner le mode “diamètre jante”. L'indicateur
du diamètre s'allumera, l'unité émettra un bip sonore. La valeur
en cours est indiquée sur l’écran, elle peut être modifi ée.
2. Touche largeur avec indicateur
Appuyer pour sélectionner le mode “largeur de jante”. L'indicateur
de la largeur s'allumera, l'unité émettra un bip sonore. La valeur
en cours est indiquée sur l’écran, elle peut être modifi ée.
3. Touche déport avec indicateur
Appuyer pour sélectionner le mode “déport”. L'indicateur du
déport s'allumera, l'unité émettra un bip sonore. La valeur en
cours est indiquée sur l’écran, elle peut être modifi ée.
Appuyer sur la touche de déport dans HWM permet à
l'opérateur d'entrer à nouveau les points de référence du plan.
4. Touche +
Pour augmenter la valeur d’entrée (par ex. diamètre de jante,
déport, largeur de jante). La maintenir pressée pour changer
automatiquement la valeur indiquée.
5. Touche Enter
Appuyer pour confirmer l'entrée (dimension, mode) ou
sauvegarder les confi gurations de l'"utilisateur”. La machine
émet un bip sonore.
6. Touche -
Pour diminuer la valeur d’entrée (par ex. largeur de jante, déport,
diamètre de jante).
La maintenir pressée pour changer automatiquement la valeur
indiquée.
7. Touche MODE avec indicateur
Appuyer pour défi ler dans les modes spéciaux. L'indicateur
de la touche MODE s'allumera, l'unité émettra un bip sonore.
8. Touche fi ne
Appuyer sur cette touche pour basculer la précision de lecture
entre 5 et 1 gramme (0,25 rép. 0,05 oz.). La machine émet
un bip sonore. Associée à la touche MODE, elle commence
la fonction de calibrage.
9. Touche de masse
Appuyer pour sélectionner le mode d'application masse requis
(mode masse), l’unité émettra un bip sonore. Associée à la
touche MODE, elle commence la fonction "utilisateur".
Remarque : Si elle est pressée pendant au moins trois
secondes, elle rappelle directement le mode normal
(Clip-Clip) et réduit le nombre de modes ALU pouvant
être sélectionné “Quick ALU Mode”.
10.Bouton d'arrêt
Presser cette touche pour bloquer la rotation de la roue.
1
2
3
4
5
6
7
8
9
10
USER INTERF
ACE - Figure 13
1. I
ndicateurs LED de position - Affichent
l’emplacement pour le placement des masses de
la roue.
2. À l’intérieur de l’écran d’affi chage du nombre de
masse et des fonctions, la fenêtre montre le nombre
de masses à gauche ou à l’intérieur et divers
messages relatifs au fonctionnement.
3. À l’extérieur de l’écran d’affi chage du nombre de
masse et de fonctions, la fenêtre montre le nombre
de masses à gauche ou à l’intérieur et divers
messages relatifs au fonctionnement.
4. LED de fonction - indiquant; fonctions actives,
positions de placement de poids. Ils permettent de
défi nir le fl ux de travail correcte.
5. Panneau d’entrée - il permet la sélection de
l’utilisateur principal.
1
2
3
4
5
