61
EEWB332B

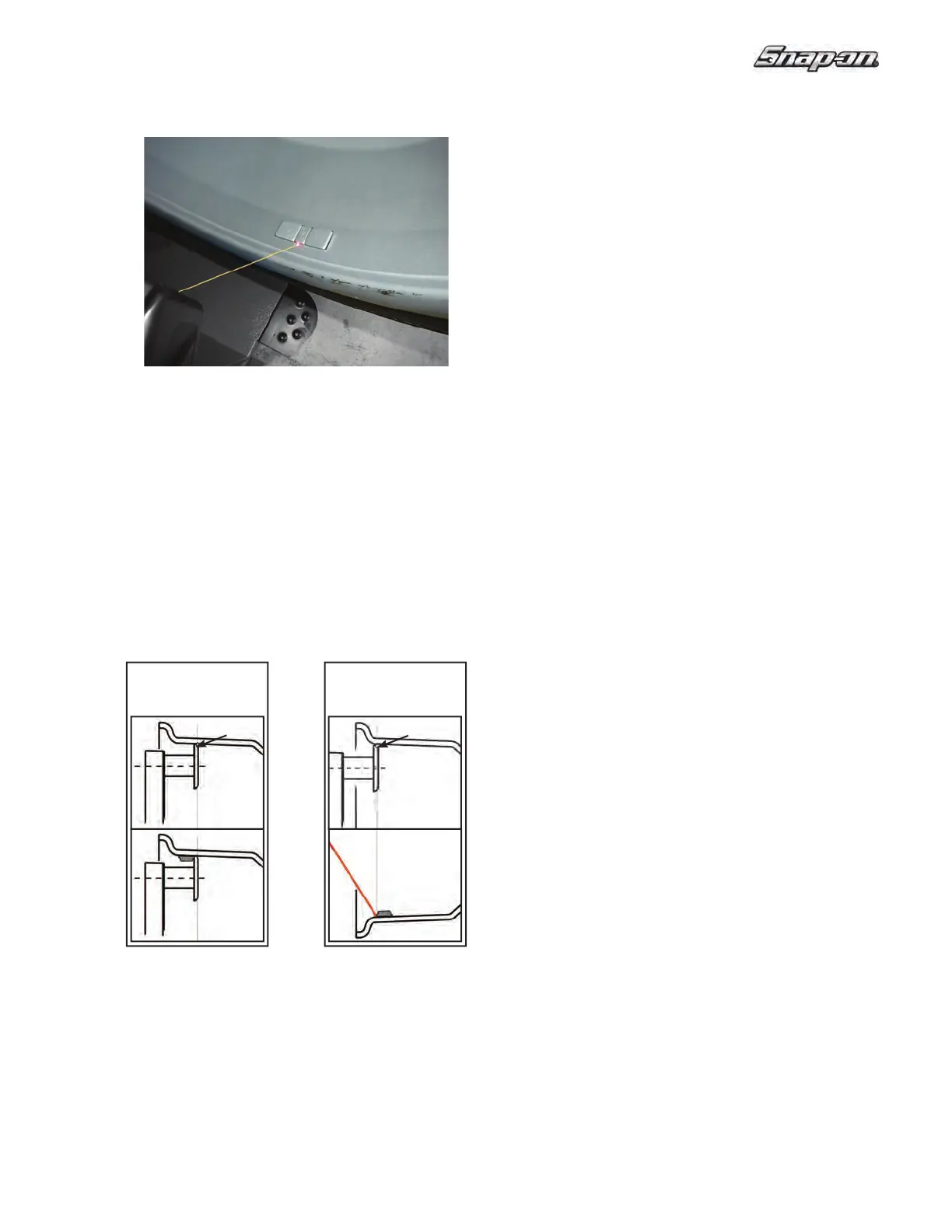

Figure 27
Figure 27a
4.7.1
UTILISER L'INDICATEUR LASER 4.7.2 APPLIQUER LA MASSE AVEC LE
POINTEUR LASER
APPLICATION POINTEUR LASER
(Fig. 27a)
L'application des masses à environ 5 heures, à droite du point
laser. La masse sera placée à droite par rapport au point de
contact du palpeur (B) sur la jante.
Dans les modes Alu 2P et 3P, les plans de correction pour les
masses adhésives sont précisément indiqués par le pointeur
laser directement sur la jante (Fig. 27).
Le point de lecture sur la jante est donné par l'extrémité
supérieure droite du palpeur (A et B, Fig.27a).
Basé sur le système d'application des masses activé (bras
ou laser), le palpeur doit être positionné dans différentes
positions (A pour le bras, B pour le laser) afi n de réaliser le
positionnement axial identique à la masse adhésive sur la jante
.
Remarque: Lorsque l'indication est donnée par le laser ,
la masse doit être placée au fond de la jante,
précisément où cela est indiqué par le pointeur.
Il y a au moins deux positions dans lesquelles les masses
adhésives peuvent être montées, indiquées par le pointeur
laser, en fonction du type de roue et du mode d'équilibrage.
Si une course est terminée correctement, le panneau affi che
les valeurs de correction et la position où les masses doivent
être montées.
Pour faire les corrections,
— Sélectionner une masse adhésive de la taille indiquée et
l'ajuster au rayon de la roue en pliant.
— Si nécessaire, marquer la roue précisément dans la
position de correction pour le plan gauche. Lorsque la
position de correction est atteinte, tous les indicateurs de
rotation pour le plan gauche sont allumés.
— Appuyer sur la pédale de blocage pour bloquer la roue
dans cette position.
• Avant de fixer les masses adhésives, nettoyer
l’emplacement de fi xation.
• Introduire la masse d'équilibrage et presser fermement la
masse adhésive sur la jante.
• Mettre en place la deuxième masse adhésive de la même
manière.
1
A
B
2
