57
EEWB332B
4.3.2
POSITIONS BRAS SAPE POUR
POSITION MASSES
ALU

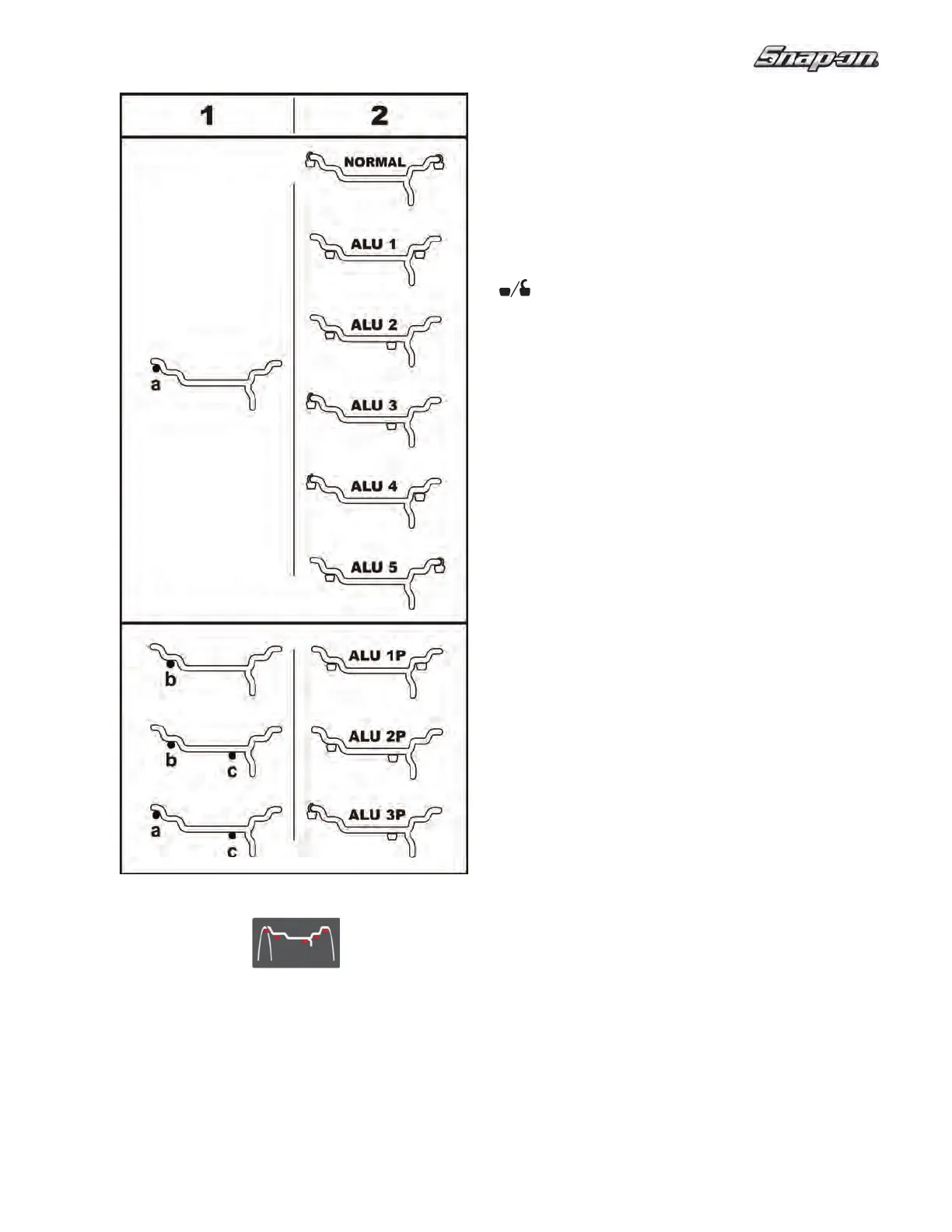

La Fig. 22-7 indique las positions de palpage correctes du bras
SAPE (1) en fonction des positions d’application des masses
nécessaires (2), masses adhésives et masses à ressort.
Les indicateurs allumés pour le positionnement des masses
indiquent les positions sur la jante.
— = Point d'application bras SAPE (1).
= résulte en position des masses (2).
Normal
Toucher le bras SAPE sur la bride de la jante (a).
Entrer manuellement la dimension de la largeur
de jante. Ce mode requiert le positionnement des
masses à ressort.
Alu 1 Toucher le bras SAPE sur la bride de la jante (a).
Entrer manuellement la dimension de la largeur de
jante. Appuyer une fois sur la Touche Alu (9). Ce
mode utilise le positionnement des masses adhésives
standard.
Alu 2
Toucher le bras SAPE sur la bride de la jante (a). Entrer
manuellement la dimension de la largeur de jante.
Appuyer deux fois sur la touche Alu (9). Ce mode utilise
le positionnement des masses adhésives standard.
Alu 3 Toucher le bras SAPE sur la bride de la jante (a).
Entrer manuellement la dimension de la largeur de jante.
Appuyer trois fois sur la touche Alu (9). Ce mode utilise
le positionnement des masses adhésives standard.
Alu 4 Toucher le bras SAPE sur la bride de la jante (a).
Entrer manuellement la dimension de la largeur de jante.
Appuyer six fois sur la touche Alu (9). Ce mode utilise
le positionnement des masses adhésives standard.
Alu 5 Toucher le bras SAPE sur la bride de la jante (a).
Entrer manuellement la dimension de la largeur de jante.
Appuyer sept fois sur la touche Alu (9). Ce mode utilise
le positionnement des masses adhésives standard.
Alu 1P
Toucher le bras SAPE sur la bride de la jante (b).
Appuyer une fois que la touche Easy Alu Toggle (9).
Entrer manuellement la dimension de la largeur de jante.
- Le plan de correction interne pour les masses adhésives
est indiqué de manière précise par la machine.
Remarque : S'assurer que toutes les entrées sont terminées
avant d'équilibrer la rotation.
Alu 2P Effectuer la détection du bras SAPE aux points (b-c).
- Les masses adhésives sont positionnées où sont
effectuées les lectures en fonction des positions
de lecture.
Alu 3P Effectuer la détection du bras SAPE aux points (b-c).
- La masses adhésive est positionnée où est effectuée
la lecture en fonction de la position de lecture.
Remarque : La touche Easy Alu Toggle (6), peut rappeler
un mode alternatif ALU P.
Figure 22
9
