105Guide d’installation | Supercal 5

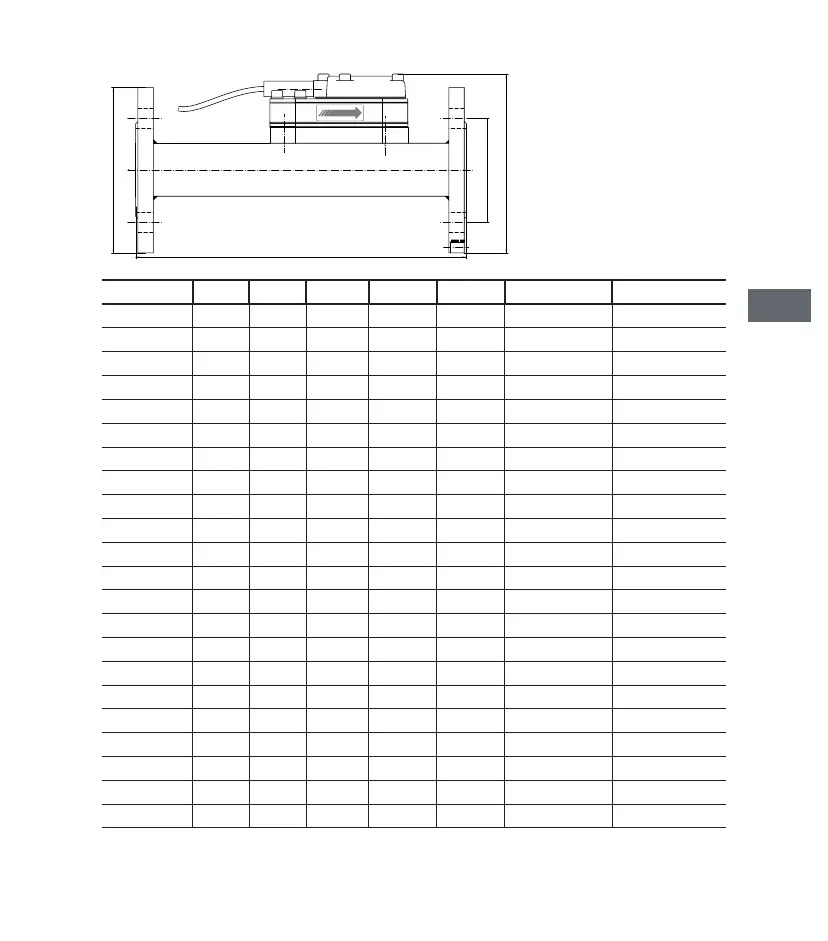

qp DN PN L (mm) D (mm) H (mm) h (Ø mm) # bolts (M)
15 m
3
/h 50 16, 25 270 165 171 Ø 125 4 (M 16)
25 m
3
/h 65 16, 25 300 185 189 Ø 145 8 (M 16)
40 m
3
/h 80 16, 25 225 200 203 Ø 160 8 (M 16)
40 m
3
/h 80 16, 25 300 200 203 Ø 160 8 (M 16)
60 m
3
/h 100 16 250 220 226 Ø 180 8 (M 16)
60 m
3
/h 100 25 250 235 235 Ø 190 8 (M 20)
60 m
3
/h 100 16 360 220 226 Ø 180 8 (M 16)
60 m
3
/h 100 25 360 235 235 Ø 190 8 (M 20)
100 m
3
/h 125 16 250 250 254 Ø 210 8 (M 16)
100 m
3
/h 125 25 250 270 270 Ø 220 8 (M 24)
150 m
3
/h 150 16 300 285 286 Ø 240 8 (M 20)
150 m
3
/h 150 25 300 300 300 Ø 250 8 (M 24)
150 m
3
/h 150 16 500 285 286 Ø 240 8 (M 20)
150 m
3
/h 150 25 500 300 300 Ø 250 8 (M 24)
250 m
3
/h 200 16 350 340 340 Ø 295 12 (M 20)
250 m
3
/h 200 25 350 360 360 Ø 310 12 (M 24)
400 m
3
/h 250 16 450 405 405 Ø 355 12 (M 24)
400 m
3
/h 250 25 450 425 425 Ø 370 12 (M 27)
800 m
3
/h 350 10 500 505 505 Ø 460 16 (M 20)
800 m
3
/h 350 16 500 520 520 Ø 470 16 (M 24)
1,500 m
3
/h 500 10 500 670 670 Ø 620 20 (M 24)
1,500 m
3
/h 500 16 500 715 715 Ø 650 20 (M 30)
Brides selon la norme DIN-EN 1092-1/DIN 2501/ISO 7005-1
