Sontex Supercal 5 - Anschlussschema Temperaturfühler; Temperaturfühlereinbau bei Kälteanlagen

49Installationsanleitung | Supercal 5
DE

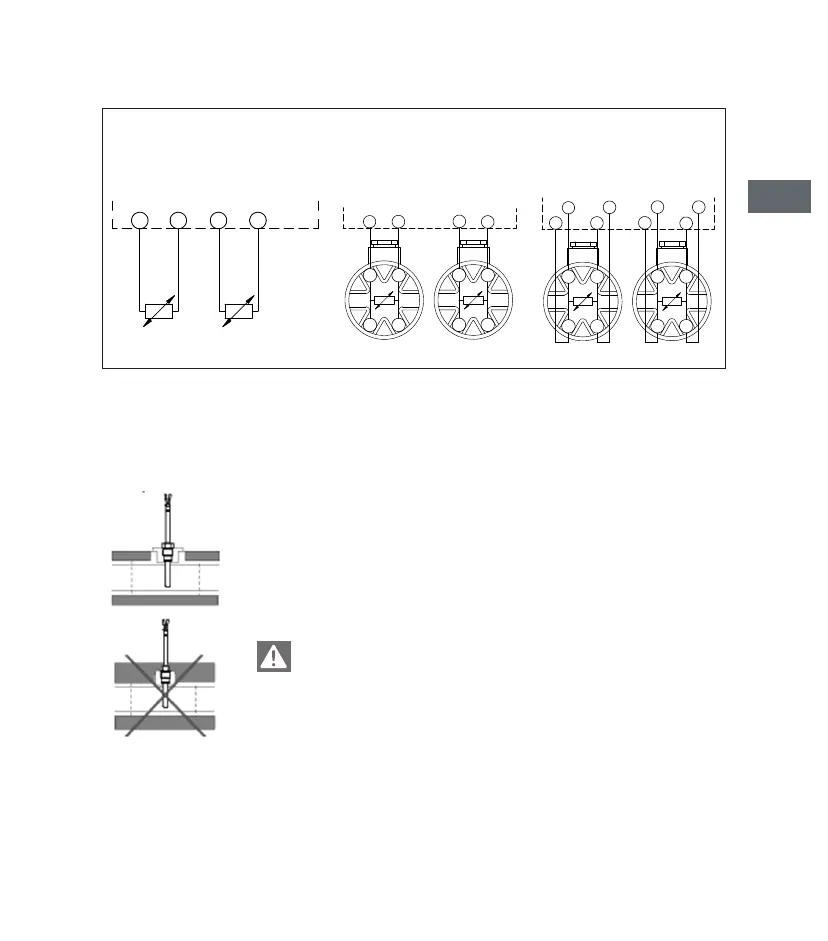

Anschlussschema Temperaturfühler
Kabelquerschnitte für Kopffühler ≥ 0,5 mm
2
(EN 1434-2)
Temperaturfühlereinbau bei Kälteanlagen
Die Isolation darf nur bis zur Temperaturfühlerverschraubung
vorgenommen werden.
Die Verschraubung der Temperaturfühler darf auf keinen Fall mit
isoliert werden. Dies gilt auch, wenn der Temperaturfühler direkt im
Durchusssensor montiert ist.
GEFAHR
1
5
2
6
r
r
w
w
3
7
4
8
r
r
w
w
1
2
rw
3
4
rw
5
67
8
r w r w
2-Leiter Kabelfühler
5/6 Temperatur hoch
7/8 Temperatur tief
4-Leiter Fühler mit
2-Leiter Rechenwerk
1/2 Temperatur hoch
3/4 Temperatur tief
4-Leiter Fühler mit
4-Leiter Rechenwerk
1/5 + 2/6 Temperatur hoch
3/7 + 4/8 Temperatur tief
