48 Installationsanleitung | Supercal 5
Temperaturfühlermontage
Die auf dem Typenschild der Temperaturfühler angegebenen Temperaturen sind
zu beachten. Die Temperaturfühler sind immer gepaart abgestimmt. Sie wer-
den nur gepaart geliefert und dürfen nicht getrennt, verlängert oder gekürzt
werden, da dies die Messgenauigkeit beeinusst. Bei Temperaturfühlerpaaren
mit einer Kabellänge länger als 3 m, empfehlen wir ausschliesslich den Einsatz
von geschirmten Temperaturfühlerpaaren. In diesem Fall muss die Abschirmung
korrekt angelegt werden. Temperaturfühler in Tauchhülsen müssen bis zum An-
schlag eingeführt werden – anschliessend xieren. Bei ungleichen Kabellängen
oder länger 6 m empfehlen wir ausschliesslich die Vierleitertechnik. Die Tem-
peraturfühler können wahlweise in Tauchhülsen oder direkt ins Heizungs- bzw.
Kühlmedium montiert werden beide aber immer gleich. Eine asymmetrische
Montage, ein Fühler direkt und der andere mit Tauchhülse, ist nicht zulässig. Der
messaktive Bereich der Temperaturfühlerspitze muss sich in der Mitte des Rohr-
leitungsquerschnitts benden.
Temperatur-
fühler
Versionen Tauchhülse Artikel-
nummer
Material Temperatur-
bereich
Ø 6 × 31mm Pt500 G3/8" 0460A202 Messing 0 … 100°C
Ø 6 × 31mm Pt500 G1/2" 0460A206 Messing 0 … 100°C
Ø 6 × 85mm Pt500, DIN G1/2" 0460A207 Edelstahl 0 … 150°C
Ø 6 × 134mm Pt500, DIN G1/2" 0460A208 Edelstahl 0 … 150°C
Ø 6 × 174mm Pt500, DIN G1/2" 0460A209 Edelstahl 0 … 150 C
Die Resonanzfrequenzen der Tauchhülsen liegen ausserhalb der Fliessgeschwindigkeiten bei
maximalem Durchuss (qs).
Zuordnungsliste Tauchhülsen

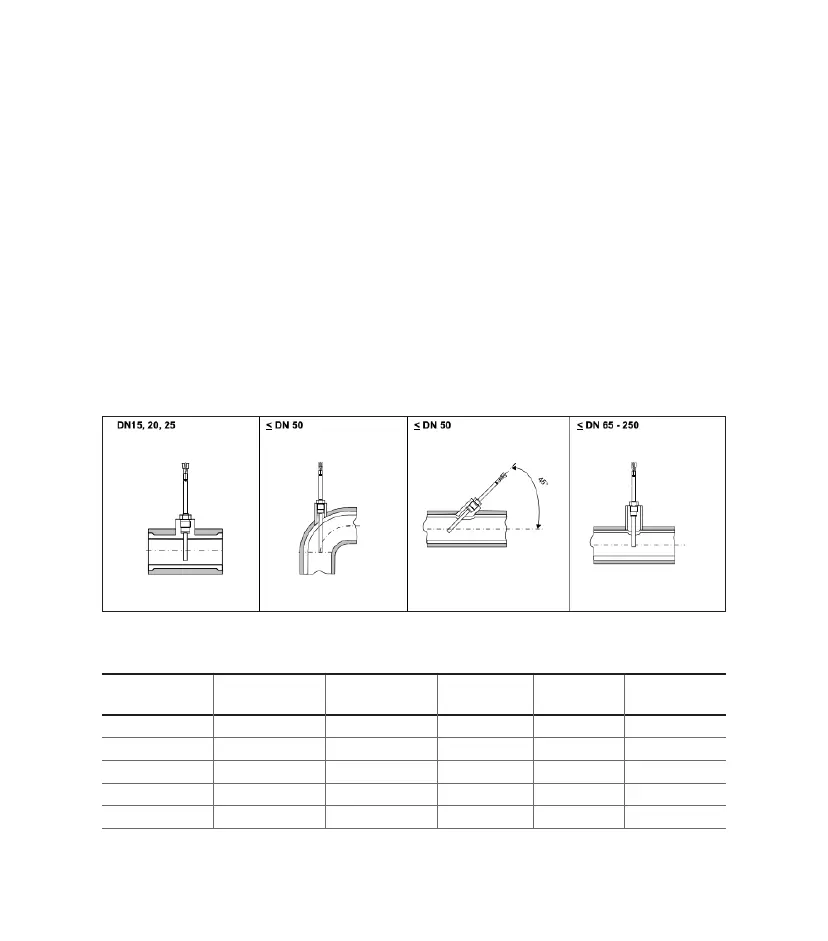

Einbau im T-Stück
Temperaturfühler senkrecht zur Achse
der Rohrleitung in der selben Ebene
Einbau in Schweissmuffe 90º
Temperaturfühlerachse übereinstim-
mend mit der Rohrachse
Einbau in Schweissmuffe 45º
Temperaturfühlermesselement
eingetaucht in die Rohrachse
Einbau in Rohrleitung
Temperaturfühler senkrecht zur
Rohrachse
