45Installationsanleitung | Supercal 5
DE
Erdung
Es ist darauf zu achten, dass sämtliche Erdungsanschlusspunkte (Leitungsnetz,
externe Speisung und Chassis vom Durchusssensor) der Gesamtinstallation
äquipotential sind.
Spannungsversorgungsmodule
Die Spannungsversorgungsmodule werden mittels einer Steckverbindung an die
Hauptanschlussplatine angeschlossen.
Speisungen
Die Supercal 5 kann entweder mit Batterie- oder Netzspeisung geliefert werden:
D-Batterie 3,6 V, Netz 24 V (12 VAC bis 36 VAC oder 12VDC bis 42 VDC), Netz 230
VAC (110 VAC bis 230 VAC, 50/60 Hz). Speisungen können jederzeit umgebaut
und nachgerüstet werden. Das Gehäuseoberteil ist mit einer bereits installierten
Backup-Batterie ausgestattet.
Der elektrische Anschluss der Netzmodule
Der elektrische Anschluss ist gemäss gültigen Normen und unter Berücksichti-
gung lokaler Sicherheitsvorschriften von einer autorisierten Person auszuführen.
Die elektrische Netzleitung ist so zu verlegen, dass keine heißen Teile (Rohre etc.
über 80°C) berührt werden können (Gefahr bei beschädigter Isolation). Die elekt-
rischen Anschlüsse dürfen nicht mit Wasser in Berührung kommen.

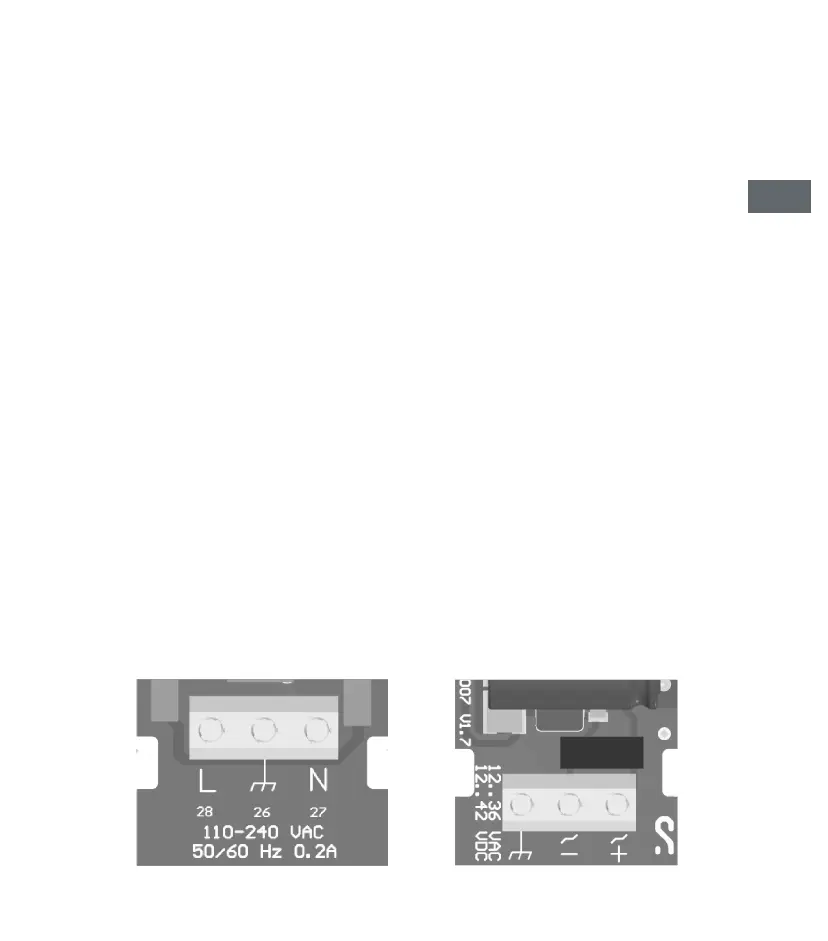

Anschlüsse Netzspeisung
110...230 VAC
Anschlüsse Netzspeisung
12...36 VAC / 12...42 VDC
