85Guide d’installation | Supercal 5

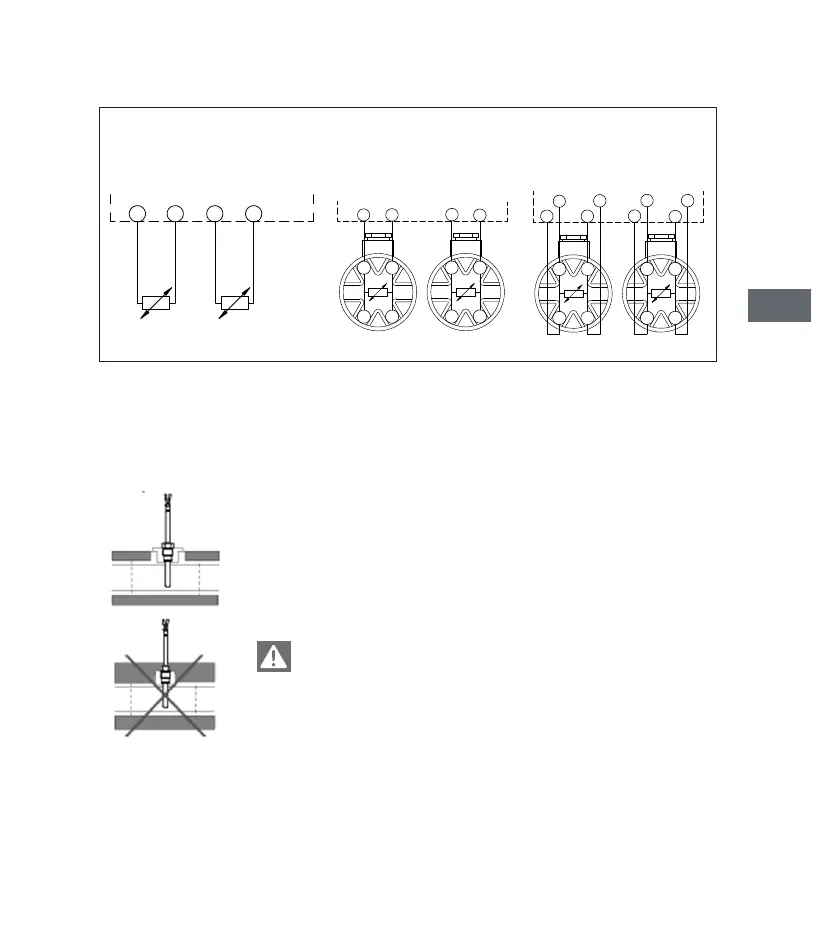

Schéma de connexion des sondes de température
Section des câbles pour les sondes de température ≥ 0,5 mm
2
(EN 1434-2)
Installation des sondes de température
L‘isolation ne ne doit pas dépasser le raccord à vis de la sonde de
température.
Le raccord à vis de la sonde de température ne doit en aucun cas être
isolé. Cela s‘applique également si la sonde de température est montée
directement dans le débitmètre.
1
5
2
6
r
r
w
w
3
7
4
8
r
r
w
w
1
2
rw
3
4
rw
5
67
8
r w r w
Sonde à câble 2 fils
5/6 température haute
7/8 température basse
Tête de sonde à 4 fils
avec câble 2 fils
1/2 température haute
3/4 température basse
Tête de sonde à 4 fils
avec câble 4 fils
1/5 + 2/6 température haute
3/7 + 4/8 température basse
