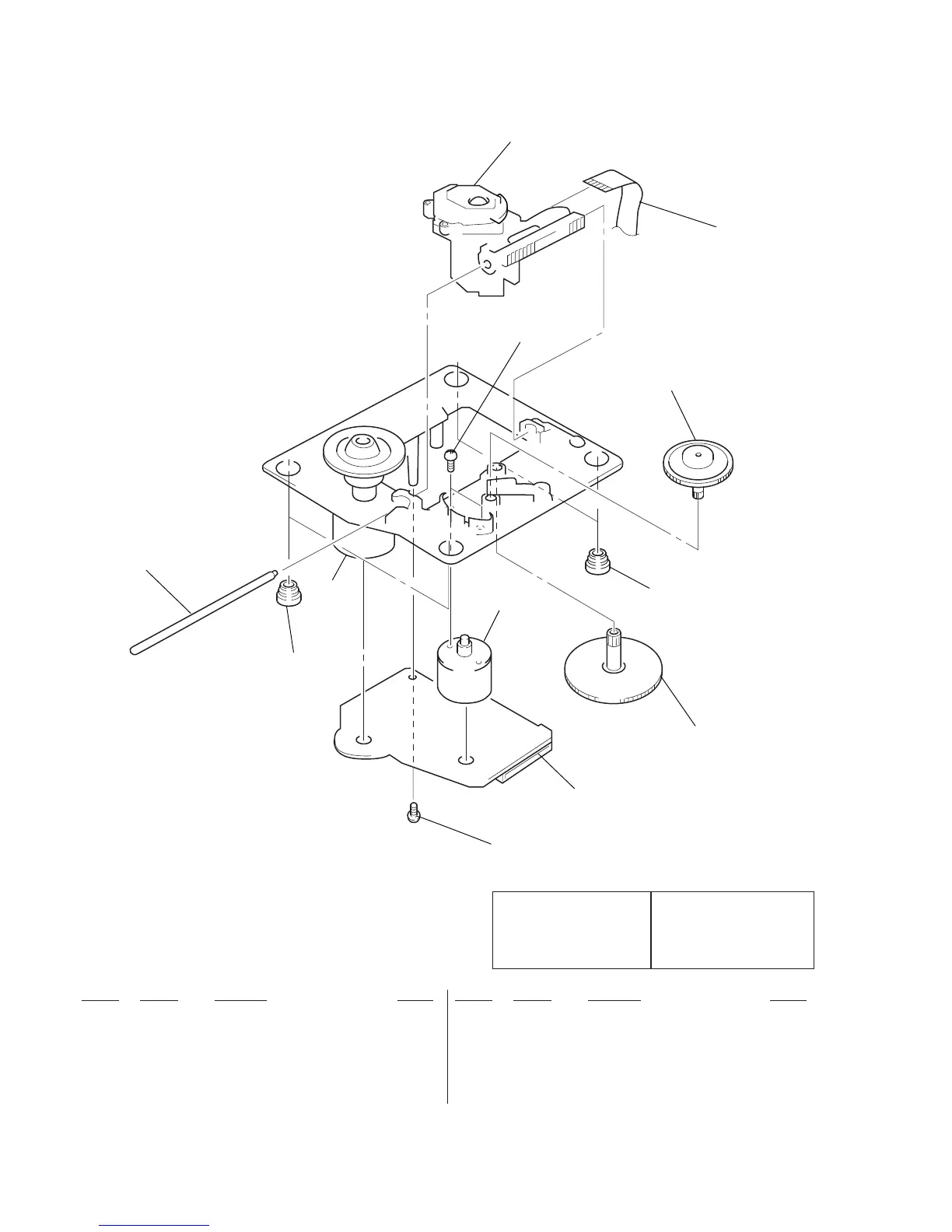

7-5. BASE UNIT SECTION (BU-5BD25)
Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark
! 201 8-848-379-31 OPTICAL PICK-UP KSS-213BA/F-NP
202 1-769-069-11 WIRE (FLAT TYPE)(16 CORE)
203 4-917-567-21 GEAR (M)
204 4-951-940-41 INSULATOR (BU)
205 4-917-565-01 SHAFT, SLED
206 4-917-564-01 GEAR (P), FLATNESS
* 207 A-4724-004-A BD BOARD, COMPLETE
208 4-951-620-01 SCREW (2.6X8), +BVTP
M101 X-4917-523-4 MOTOR ASSY (SPINDLE)
M102 X-4917-504-1 MOTOR ASSY (SLED)
Les composants identifiés par une
marque ! sont critiques pour la
sécurité.
Ne les remplacer que par une
piéce portant le numéro spécifié.
The components identified by
mark ! or dotted line with mark
! are critical for safety.
Replace only with part number
specified.
#7
M102
M101
201
202
203
204
205
204
208
207
206
