Sony HCD-MDX10 - Compact Disk Deck Receiver Component - Base Unit Section (BU-5 BD32 L)

– 124 –

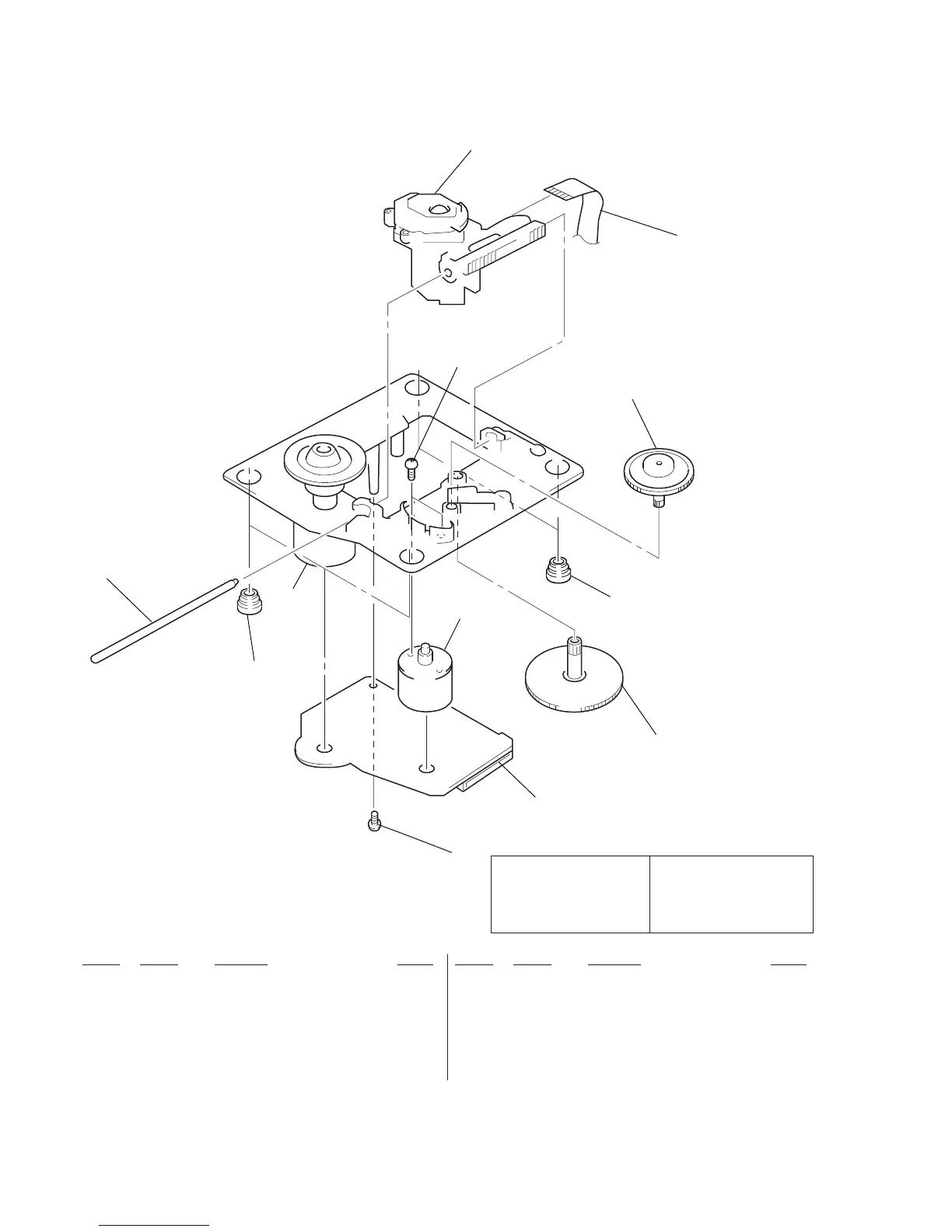

9-6. BASE UNIT SECTION (BU-5BD32L)
Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark
! 301 8-820-020-02 OPTICAL PICK-UP KSS-213D/Q-NP
302 1-769-069-11 WIRE (FLAT TYPE) (16 CORE)
303 4-917-567-01 GEAR (M)
304 4-951-940-01 INSULATOR (BU)
305 4-917-565-01 SHAFT, SLED
306 4-917-564-01 GEAR (P), FLATNESS
* 307 A-4724-486-A BD (CD) BOARD, COMPLETE
308 4-951-620-01 SCREW (2.6X8), +BVTP
309 3-713-786-51 SCREW +P 2X3
M201 X-4917-523-3 MOTOR ASSY (SPINDLE)
M202 X-4917-504-1 MOTOR ASSY (SLED)
309
M202
M201
301
302
303
304
305
304
308
307
306
Les composants identifiés par une
marque ! sont critiques pour la
sécurité.
Ne les remplacer que par une
piéce portant le numéro spécifié.
The components identified by
mark ! or dotted line with mark
! are critical for safety.
Replace only with part number
specified.
