– 64 –
SECTION 6
EXPLODED VIEWS
NOTE :
-XX, -X mean standardized parts, so they
may have some difference from the original
one.
Items marked “ * ”are not stocked since they
are seldom required for routine service. Some
delay should be anticipated when ordering
these items.
The mechanical parts with no reference
number in the exploded views are not
supplied
Accessories and packing materials are given
in the last of this parts list.
Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark

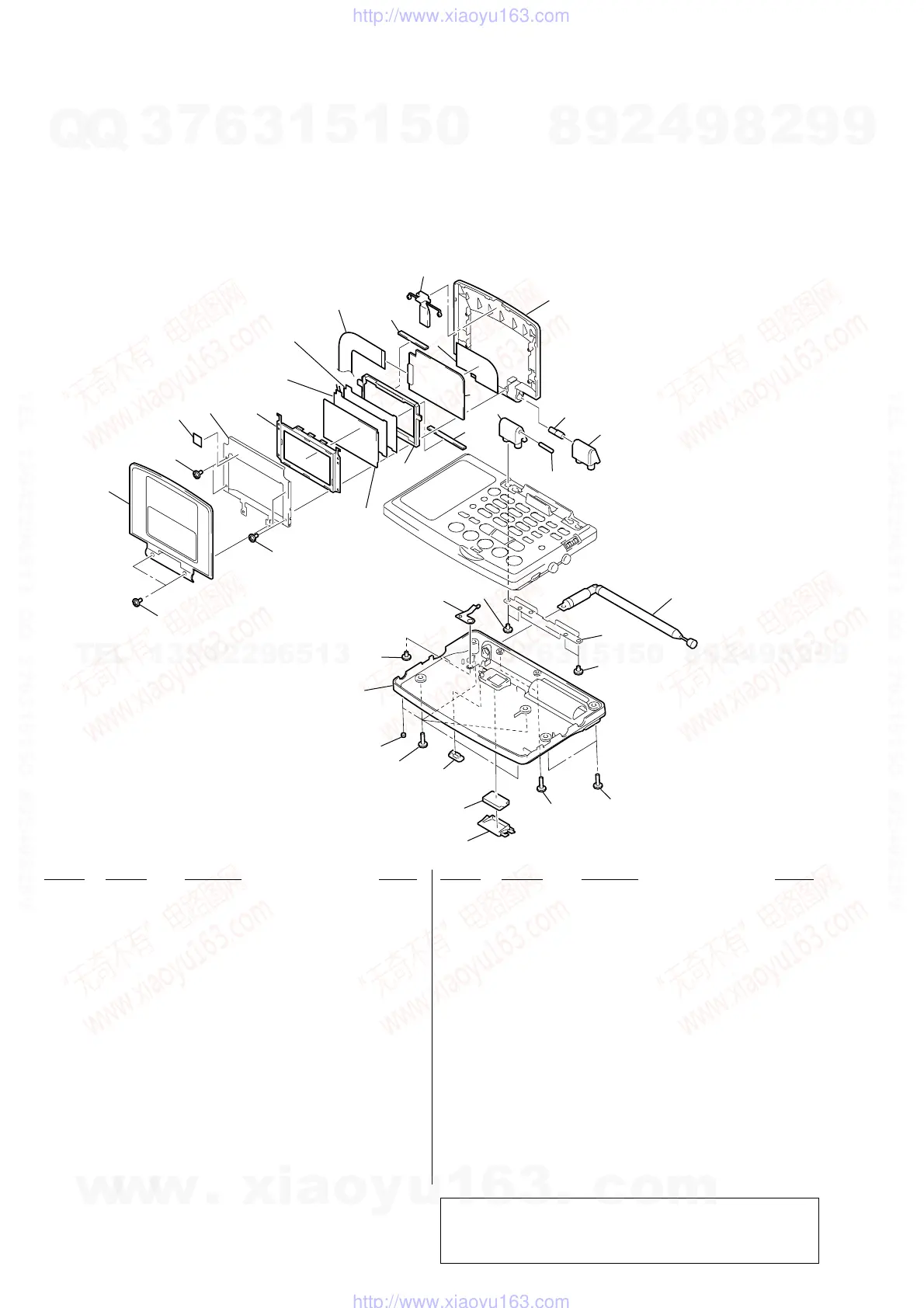

6-1. CABINET SECTION
1 X-3377-539-1 CABINET (LOWER) ASSY
2 3-910-062-01 FOOT,RUBBER
3 3-371-765-11 SCREW(2X8), +BTP
4 3-363-895-01 SCREW(M1.7)
5 3-031-499-01 LID(ROM)
* 6 X-3377-112-1 ROM ASSY (See following Note)
7 3-031-500-01 STOPPER (ROM)
8 3-031-509-01 ADAPTOR (SHAFT)
9 7-685-104-19 SCREW +P 2X6 TYPE2 NON-SLIT
10 3-719-381-01 SCREW (M2X4)
* 11 3-938-082-01 PLATE (ANT), CONTACT
* 12 3-031-513-01 REINFORCEMENT (A)
13 3-316-938-51 SCREW (B1.4X6), TAPPING
14 X-3376-587-1 LID(REAR) ASSY
15 3-384-797-01 SCREW
* 16 3-031-514-01 FRAME (LID)
17 3-031-516-01 HOLDER (LCD)
18 1-672-548-11 FLEXIBLE BOARD
19 1-694-492-11 CONDUCTIVE BOARD,CONNECTION(B)
20 1-694-491-11 CONDUCTIVE BOARD,CONNECTION(A)
21 3-031-517-01 CASE(LCD)
* 22 A-3663-171-A MICROCOMPUTER BOARD, COMPLETE
23 3-031-493-01 BUTTON (OPEN)
24 3-031-492-01 LID(FRONT)
25 3-031-510-01 ADAPTOR (PIN)
26 3-703-357-08 PIN(DIA. 1.6 SERISE)
27 X-3376-860-1 SHAFT ASSY
* 28 3-033-858-01 SPACER (FRAME)
29 3-035-189-01 LEAF, COPPER (FPC)
ANT102 1-501-658-11 ANTENNA, TELESCOPIC (FM/SW)
EL501 1-803-372-11 ELEMENT, EL INDICATION (LCD BACK LIGHT)
LCD501 1-803-371-11 PANEL, LIQUID CRYSTAL DISPLAY
3
3
4
5
6
7
2
1
10
11
12
13
14
15
15
16
17
18
19
20
21
22
29
23
24
25
26
27
8
ANT102
28
9
9
LCD501
EL501
not supplied
Note:
The ROM ASSY is put into production after receiving an order. We
recommend buying it from the F Corporation (Refer to Instruction
Manual).
Ver. 1.1 2001.03
