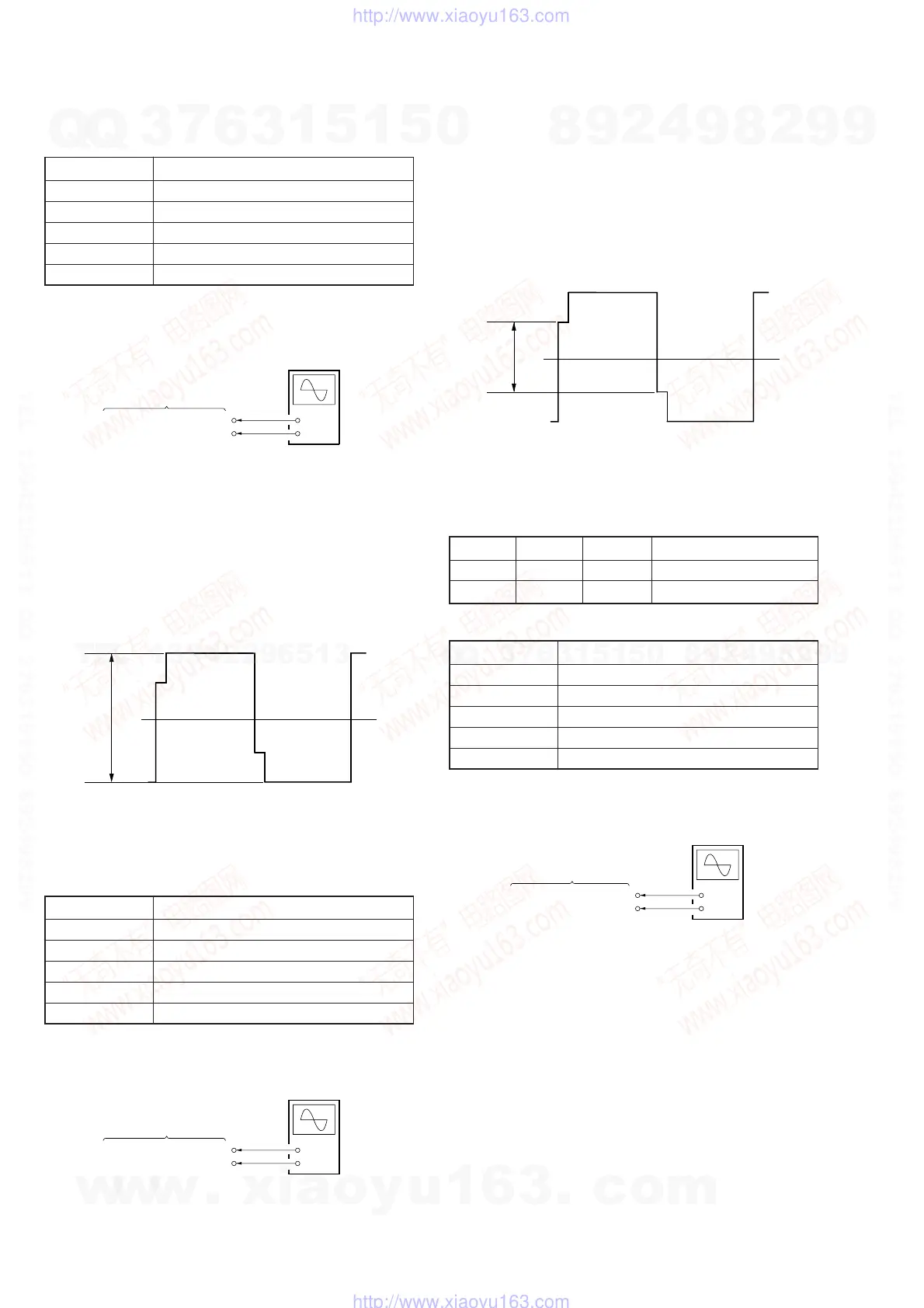

3-12
【SIDレベル調整】
条件：
接続：
調整方法：
(1) MA-324（H）基板のCN206qhピンにオシロスコープを接
続する。
(2) ページ：0，アドレス：01にデータ：01をセット（確認）
する。（Fページ：プロテクト解除）
(3) ページ：F，アドレス：78にしオシロスコープ上の波形
のLレベルが規格値になるよう，PLAY，STOPボタン
でデータを変え，PAUSEボタンを押して書き込む。
調整および接続箇所：MA-324（H）基板（3-30ページ参照）
【PRGレベル調整】
条件：
接続：
入力信号 SVGA60Hz：RGB0.7Vp-p，16Step信号
測定点 MA-324（H）基板のCN206qhピン
測定器 オシロスコープ
調整ページ F
調整アドレス 78
規格値 9.1±0.1Vp-p
調整方法：
(1) MA-324（H）基板のCN206qhピンにオシロスコープを接
続する。
(2) ページ：0，アドレス：01にデータ：01をセット（確認）
する。（Fページ：プロテクト解除）
(3) ページ：F，アドレス：79にしオシロスコープ上の波形
のMレベルが規格値になるよう，PLAY，STOPボタン
でデータを変え，PAUSEボタンを押して書き込む。
調整および接続箇所：MA-324（H）基板（3-30ページ参照）
【BLACKリミット調整】
準備：
条件：
接続：
調整方法：
(1) MA-324（H）基板のCN2063ピンにオシロスコープを接
続する。
(2) ページ：0，アドレス：01にデータ：01をセット（確認）
する。（Fページ：プロテクト解除）
(3) ページ：F，アドレス：7Aにしオシロスコープ上の波形
のNレベルが規格値になるよう，PLAY，STOPボタン
でデータを変え，PAUSEボタンを押して書き込む。
(4) 調整終了後，ページ：F，アドレス7Bにデータ：1Fを
セットする。
入力信号 SVGA60Hz：RGB0.7Vp-p，16Step信号
測定点 MA-324（H）基板のCN206qhピン
測定器 オシロスコープ
調整ページ F
調整アドレス 79
規格値 6.8±0.1Vp-p
入力信号 SVGA60Hz：RGB全黒信号
測定点 MA-324（H）基板のCN2063ピン
測定器 オシロスコープ
調整ページ F
調整アドレス 7A
規格値 8.7±0.1Vp-p
（DCレンジ）
MA-324（H）基板
CN206qhピン（PSIGB）
CN2069ピン（GND）
＋
−
L
（DCレンジ）
MA-324（H）基板
CN206qhピン（PSIGB）
CN2069ピン（GND）
＋
−
M
ページ アドレス データ 備考
F 11 01 BRIGHTプロテクト解除
F 7B 10 BRIGHTレベル変更
（DCレンジ）
MA-324（H）基板
CN2063ピン（SIGG1）
CN2069ピン（GND）
＋
−
