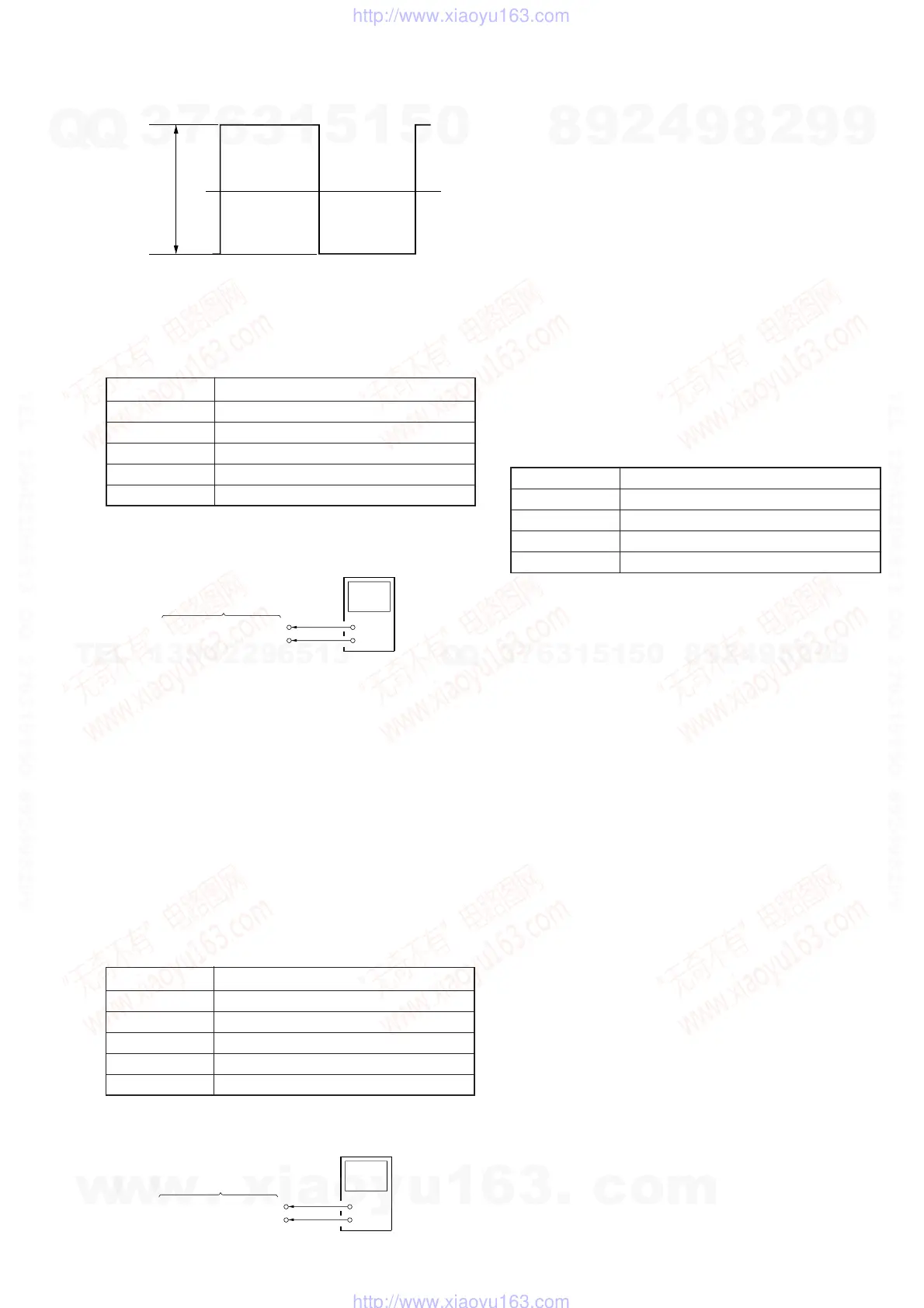

3-13
調整および接続箇所：MA-324（H）基板（3-30ページ参照）
【VCOMR調整】
条件：
接続：
調整方法：
(1) MA-324（H）基板のCN206qsピンにデジタルボルトメー
タを接続する。
(2) ページ：0，アドレス：01にデータ：01をセット（確認）
する。（Fページ：プロテクト解除）
(3) ページ：F，アドレス：75にしてデジタルボルトメータ
の読みが規格値になるよう，PLAY，STOPボタンで
データを変え，PAUSEボタンを押して書き込む。
調整および接続箇所：MA-324（H）基板（3-30ページ参照）
【VCOML調整】
条件：
接続：
調整方法：
(1) MA-324（H）基板のCN206qfピンにデジタルボルトメー
タを接続する。
(2) ページ：0，アドレス：01にデータ：01をセット（確認）
する。（Fページ：プロテクト解除）
(3) ページ：F，アドレス：76にしてデジタルボルトメータ
の読みが規格値になるよう，PLAY，STOPボタンで
データを変え，PAUSEボタンを押して書き込む。
調整および接続箇所：MA-324（H）基板（3-30ページ参照）
【ホワイトバランス調整】
準備：
ページ：F，アドレス：7Bにデータ：1Fをセットする。
• この調整は目視にて行う。
条件：
調整方法：
(1) ページ：0，アドレス：01にデータ：01をセット（確認）
する。（Fページ：プロテクト解除）
(2) ページ：F，アドレス：6B，6D
左右ファインダ窓を覗いてグレーになるように，
PLAY,STOPボタンで上記2つのアドレスのデータを変
え，PAUSEボタンを押して書き込む。
N
黒レベル
黒レベル
入力信号 SVGA60Hz：RGB0.7Vp-p，16Step信号
測定点 MA-324（H）基板のCN206qsピン
測定器 デジタルボルトメータ
調整ページ F
調整アドレス 75
規格値 6.64±0.02V
デジタルボルトメー
MA-324（H）基板
CN206qsピン（COMR）
CN2069ピン（GND）
＋
−
入力信号 SVGA60Hz：RGB0.7Vp-p，16Step信号
測定点 MA-324（H）基板のCN206qfピン
測定器 デジタルボルトメータ
調整ページ F
調整アドレス 76
規格値 6.64±0.02V
デジタルボルトメー
MA-324（H）基板
CN206qfピン（COML）
CN2069ピン（GND）
＋
−
入力信号 SVGA60Hz：白（50%）
測定点 LCD画面
測定器 目視
調整ページ F
調整アドレス 6B，6D
