Sony RM-BR300 - 寸法図

付録
17
JP
仕様
仕様
入出力端子
コントロール入 / 出力端子
VISCARS‑232COUT：8 ピンミニ
DIN
VISCARS‑422：9 ピン
TALLY 入力 /CONTACT 出力：９ピン
コントロール信号形式
9600bps/38400bps、
データ 8 ビット、ストップ 1ビット
電源端子 JEITAtype4(DCIN12V 端子 )
その他
入力電圧 DC12V（DC10.8 〜 13.2V）
消費電流 最大 0.2A（DC12V 入力時）、2.4W
動作温度 0℃〜＋ 40℃
保存温度 − 20 ℃〜＋ 60℃
最大外形寸法 391.3 × 185 × 145.9mm
（幅／高さ／奥行き）（突起含まず）
質量 約 950g
付属品
AC 電源アダプター（AC100V、50/60Hz）（1）
電源コード（1）
RS‑232C 接続ケーブル（1）
RS‑422 端子台コネクター (2)
取扱説明書（1）
本機の仕様および外観は、改良のため予告なく変更する
ことがありますが、ご了承ください。

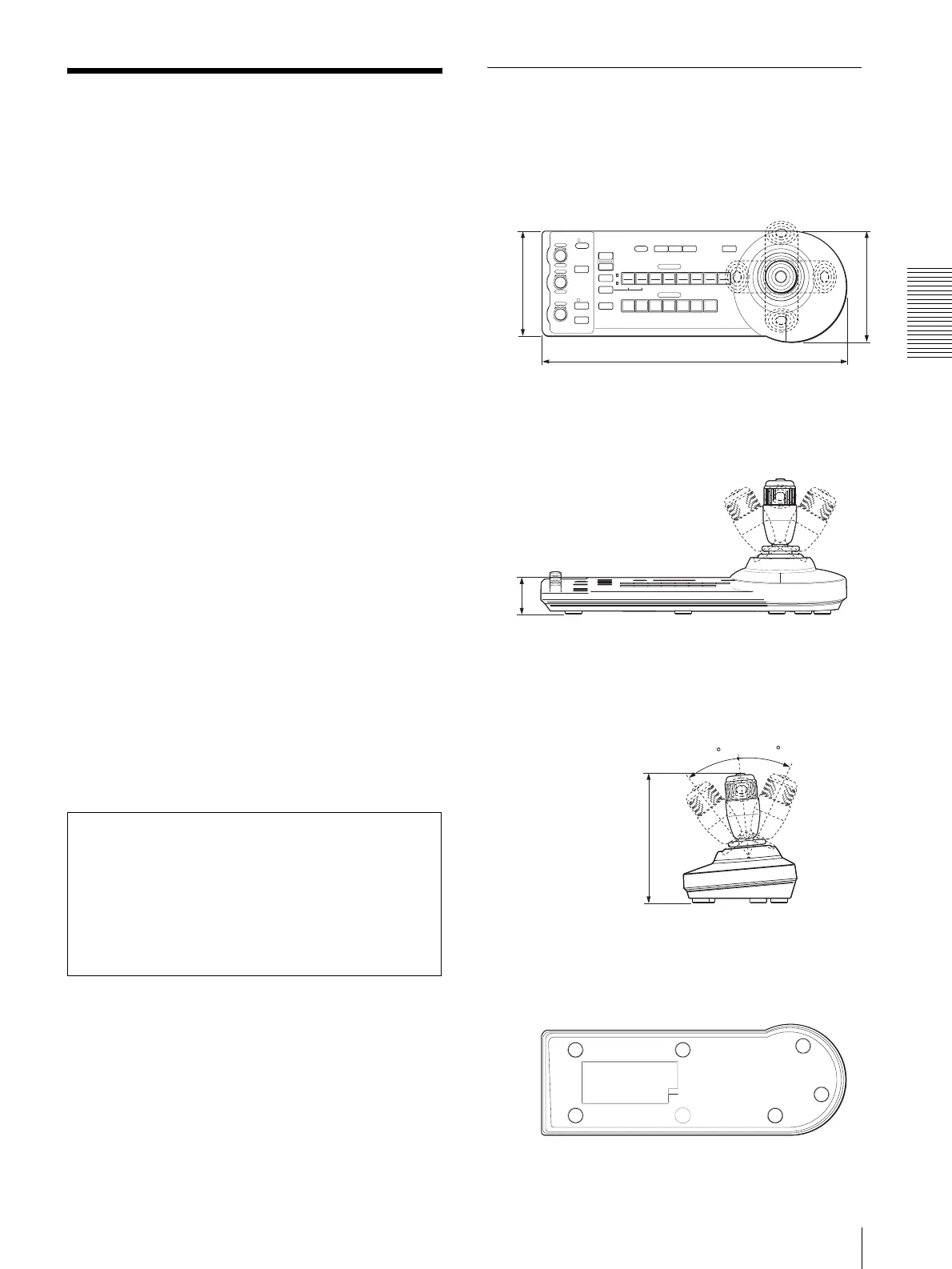

寸法図
この装置は、情報処理装置等電波障害自主規制協議会
(VCCI) の基準に基づくクラス B 情報技術装置です。こ
の装置は、家庭環境で使用することを目的としていま
すが、この装置がラジオやテレビジョン受信機に近接
して使用されると、受信障害を引き起こすことがあり
ます。取扱説明書に従って正しい取り扱いをしてくだ
さい。
1
1
9
LOCK
MODE
VALUE
RESET
MENU
PRESET
SHIFT
L/R
DIRECTION
PANEL
LIGHT
BLACK
LIGHT
PAN -T ILT
RESET
ONE PUSH
AWB
POWER
AUTO
MANUAL
AUTO
ONE PUSH
AF
234567
2
10
STD REV
3
11
4
POSITION
CAMERA
12
5
13
6
14
7
15
8
16
R
– +
BRIGHT
B
– +
FOCUS
NEAR FAR
145.9 137.2
391.3
45.9
185
30
30
正面
底面
上面
側面
