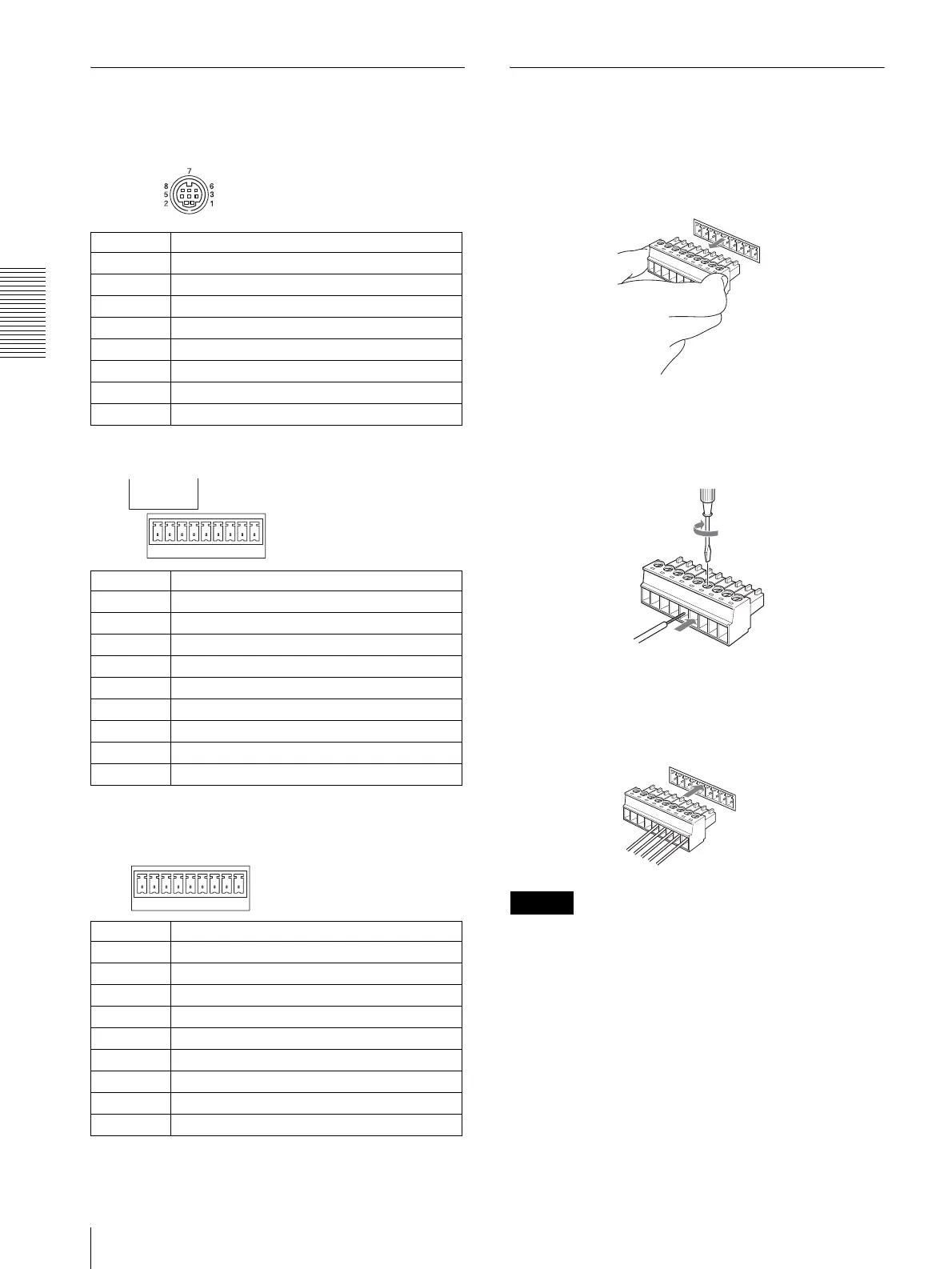

仕様
端子のピン配列
VISCARS‑232C 出力端子（8 ピンミニ DIN、メス）
VISCARS‑422 端子 ( コンタクト端子台、9 ピン )
TALLY/CONTACT 端子（コンタクト端子台、9 ピン）
VISCARS‑422 端子台コネクター
の使いかた
1 VISCARS‑422 端子台コネクタープラグの両端を持
ち、図のように引き抜く。
2 ワイヤー（AWGNo.28 〜 18）を接続したい穴に差
し込み、入れた穴に対応するネジをマイナスドライ
バーで固定する。
3 VISCARS‑422 端子台コネクターを VISCARS‑422
端子へ差し込む。
ご注意
･ 信号の電圧レベルを安定させるため、お互いの GND を
接続してください。
･ VISCARS‑422 の接続時は、VISCARS‑232C との接
続はできません。
･ VISCARS‑422 接続の最大距離は、約 1.2km です。
ピン番号 機能
1
未使用
2
未使用
3
TXDIN
4
GND
5
RXDIN
6
GND
7
未使用
8
未使用
ピン番号 機能
1
未使用
2
未使用
3
未使用
4
未使用
5
GND
6
RXD IN −
7
RXDIN+
8
TXD IN −
9
TXDIN+
ピン番号 機能
1
CAMERA1
2
CAMERA2
3
CAMERA3
4
CAMERA4
5
CAMERA5
6
CAMERA6
7
CAMERA7
8
GND
9
GND
RS-232C
VISCA
19
RS-422
19
TALLY/CONTACT
1
9
マイナスドライバー
ワイヤー
1
9
