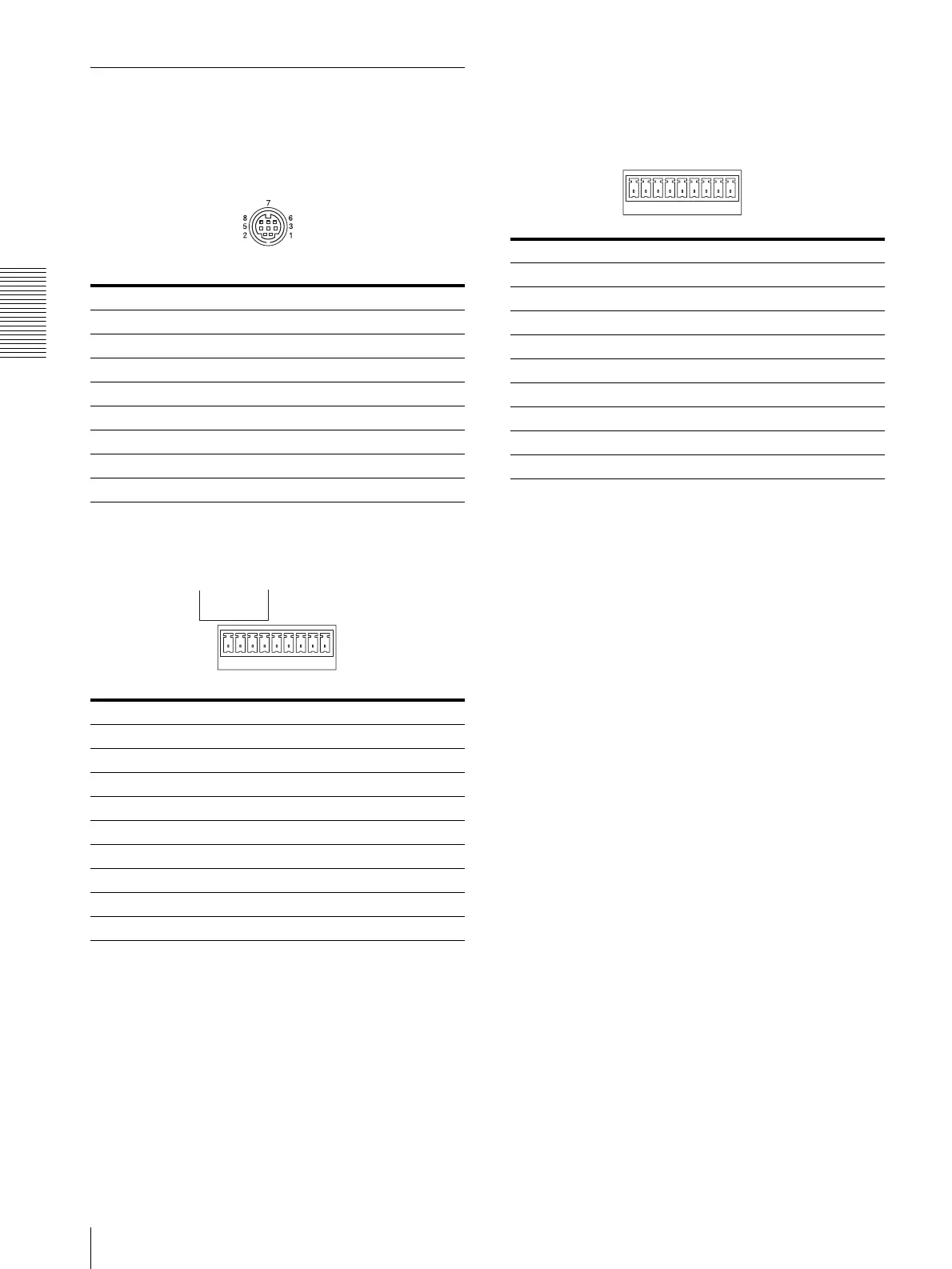

Brochage
Connecteur de sortie VISCA RS-232C (mini DIN
8 broches, femelle)
Connecteur VISCA RS-422 (fiche de connexion,
9 broches)
Connecteur TALLY/CONTACT (fiche de
connexion, 9 broches)
N° de broche Fonction
1 Pas de connexion
2 Pas de connexion
3TXD IN
4 GND
5 RXD IN
6 GND
7 Pas de connexion
8 Pas de connexion
N° de broche Fonction
1 Pas de connexion
2 Pas de connexion
3 Pas de connexion
4 Pas de connexion
5 GND
6 RXD IN–
7 RXD IN+
8TXD IN–
9TXD IN+
RS-232C
VISCA
19
RS-422
N° de broche Fonction
1 CAMERA1
2 CAMERA2
3 CAMERA3
4 CAMERA4
5 CAMERA5
6 CAMERA6
7 CAMERA7
8 GND
9 GND
19
TALLY/CONTACT
