各部の名称と働き
各部の名称と働き
この説明書では、BRC‑300 以外のカメラと組み合わせた
場合の機能を主に説明します。使用できる機能は、各々
のカメラ側で操作できる機能に限定されます。
BRC‑300 と組み合わせた場合の機能は、BRC300 に付
属の取扱説明書をご覧ください。

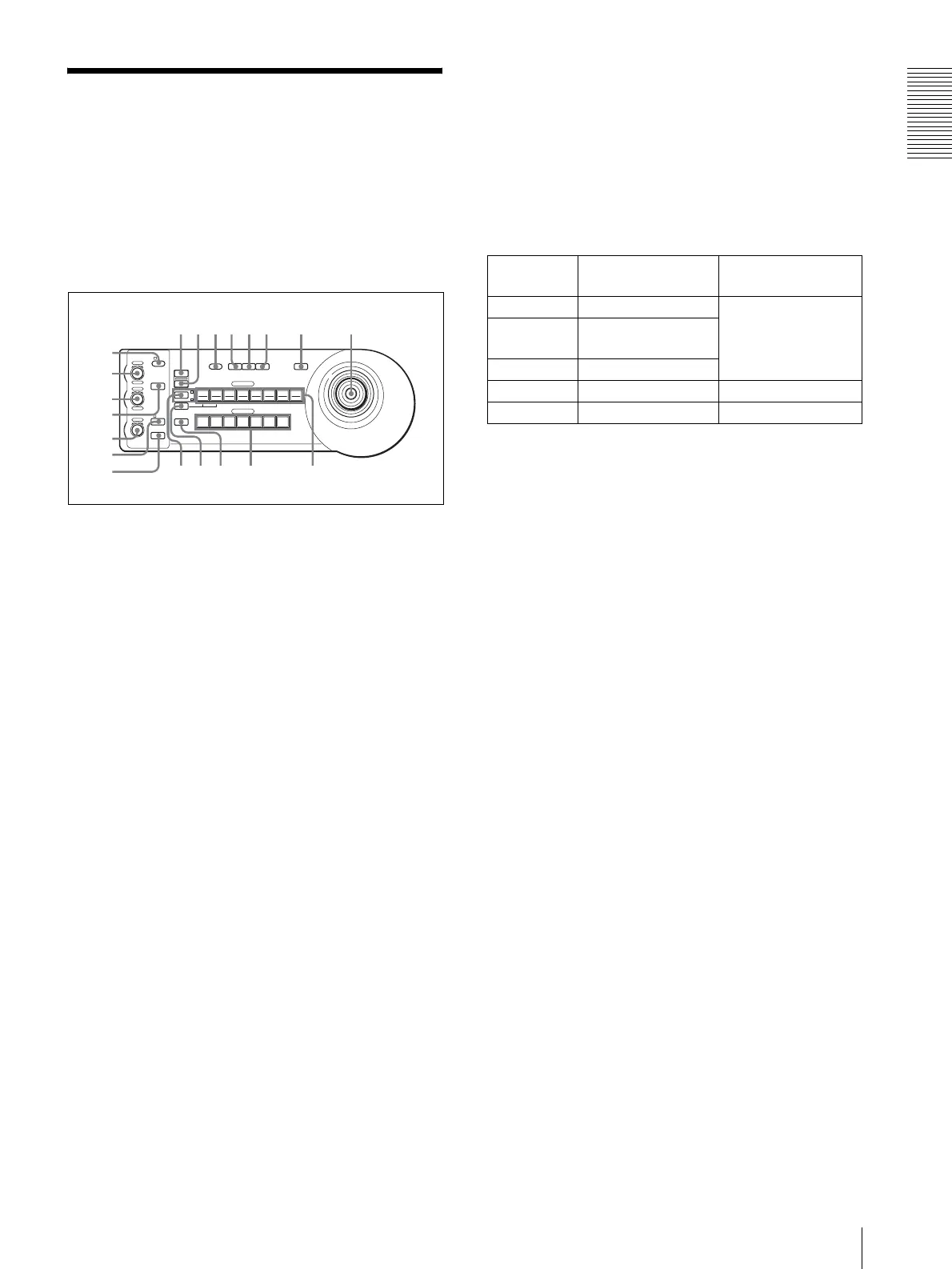

前面
A LOCK ボタンとインジケーター
このボタンを１秒以上押すとインジケーターが点灯
し、VALUE/R つまみと BRIGHT/B つまみ、
FOCUS つまみで設定した調整値がロックされます。
（ロックされたつまみのインジケーターは消灯しま
す。）また、AUTO/MANUAL ボタンが動作しなく
なります。
LOCK ボタンをもう一度１秒以上押すと、ロックが
解除されます。
B VALUE/R つまみ
MODE ボタンで明るさ調整モードを選択していると
き（VALUE の文字が点灯）は、カメラ側で優先設
定されているモード（SHUTTER、IRIS）の値を調
節します。
MODE ボタンでホワイトバランス調整モードを選択
しているとき（R の文字が点灯）は、R.GAIN（赤
ゲイン）を調節します（EVI‑D30 は除く）。
VALUE 点灯時のつまみの機能は、カメラ側の露出
モードの設定により変化します。詳しくは、
「VALUE つまみと BRIGHT つまみの機能一覧」（7
ページ）をご覧ください。
C BRIGHT/B つまみ
MODE ボタンで明るさ調整モードを選択していると
き（BRIGHT の文字が点灯）は、カメラのブライト
ネス（明るさ）などを調節します。
MODE ボタンでホワイトバランス調整モードを選択
しているとき (B の文字が点灯 ) は、B.GAIN（青ゲ
イン）を調節します（EVI‑D30 は除く）。
BRIGHT 点灯時のつまみの機能は、カメラ側の露出
モードの設定により変化します。詳しくは、
「VALUE つまみと BRIGHT つまみの機能一覧」（7
ページ）をご覧ください。
VALUE つまみと BRIGHT つまみの機能一覧
VALUE つまみと BRIGHT つまみの機能は、カメラ側の
露出モードの設定によって次のように変わります。
D MODE ボタン
VALUE/R つまみと BRIGHT/L つまみの機能を、明
るさ調整またはホワイトバランス調整に切り換えま
す。
明るさ調整モードのときは、VALUE および
BRIGHT の文字が点灯します。
ホワイトバランス調整モードのときは、R および B
の文字が点灯します。
E FOCUS つまみ
AUTO/MANUAL ボタンでフォーカスモードを
MANUAL にしたとき、左へ回すとピントが合う位
置が近くなり、右へ回すと遠くなります。
F AUTO/MANUAL ボタンと AUTO インジケーター
カメラのフォーカスモードを AUTO または
MANUAL に切り換えます。
AUTO を選択すると AUTO インジケーターが点灯
し、画面中央部の被写体にピントが合います。
FOCUS つまみと ONEPUSHAF ボタンは無効とな
ります。
MANUAL を選択すると、FOCUS の文字が点灯し、
FOCUS つまみと ONEPUSHAF ボタンが有効とな
ります。
G ONEPUSHAF ボタン
AUTO/MANUAL ボタンでフォーカスモードを
MANUAL にしたとき、このボタンを押すとワン
プッシュオートフォーカス機能が働きます（EVI‑
D30 は除く）。
1
1
9
LOCK
MODE
VALUE
RESET
MENU
PRESET
SHIFT
L/R
DIRECTION
PANEL
LIGHT
BLACK
LIGHT
PAN-TILT
RESET
ONE PUSH
AWB
POWER
AUTO
MANUAL
AUTO
ONE PUSH
AF
234567
2
10
STD REV
3
11
4
POSITION
CAMERA
12
5
13
6
14
7
15
8
16
R
– +
BRIGHT
B
– +
FOCUS
NEAR FAR
1
8
q
h
q
j
q
k
q
l
w
;
90qaqsqd qf qg
2
3
4
5
6
7
カメラ側の露
出モード設定
VALUE つまみの機能 BRIGHT つまみの機能
FULLAUTO （未使用）
EX‑COMPLEVEL 調整
（カメラ側の露出補正機
能が有効のとき）
SHUTTERPri SHUTTERSPEED
調整
IRISPri IRIS 調整
BRIGHT （未使用） BRIGHTLEVEL 調整
MANUAL SHUTTER SPEED調整 IRIS 調整
