接続する
接続・操作
接続する
VISCARS‑232C 端子を持つカメ
ラとの接続
1 本機に付属の RS‑232C 接続ケーブルを使って、カメ
ラと本機を接続する。
2 付属の AC 電源アダプターと電源コードを使って、
AC 電源へ接続する。
ご注意
VISCARS‑232C 接続の場合は、本機底面の DIP スイッ
チ（9 ページ）で RS‑232C が選択されていることを確認
してください。
VISCARS‑422 端子を持つカメラ
との接続
RS‑232C 接続ケーブルの代わりに、VISCARS‑422 端
子を使って本機とカメラを接続することもできます。
VISCARS‑422 接続では、最大 1.2km までの接続が可
能です。
カメラと本機に付属の RS‑422 端子台コネクターを使っ
て、接続ケーブルを製作してください。
接続ケーブル製作の際は、VISCARS‑422 端子のピン配
列（18 ページ）を参考にしてください。
また、VISCARS‑422 端子台コネクターの使いかたは、
18 ページをご覧ください。
ご注意
･ VISCARS‑422 接続の場合は、本機底面の DIP スイッ
チ（9 ページ）で RS‑422 が選択されていることを確
認してください。
･ VISCARS‑422 接続時は VISCARS‑232C 接続を行う
ことはできません。
EXT SYNC IN
IR SELECT
75
1 2 3
OFF ON
IN VISCA RS-232C OUT
!
VISCA RS-422
1 2 3 4 5 6 7 8 9
DC IN
12V
R
VIDEO S VIDEO
電源コンセントへ

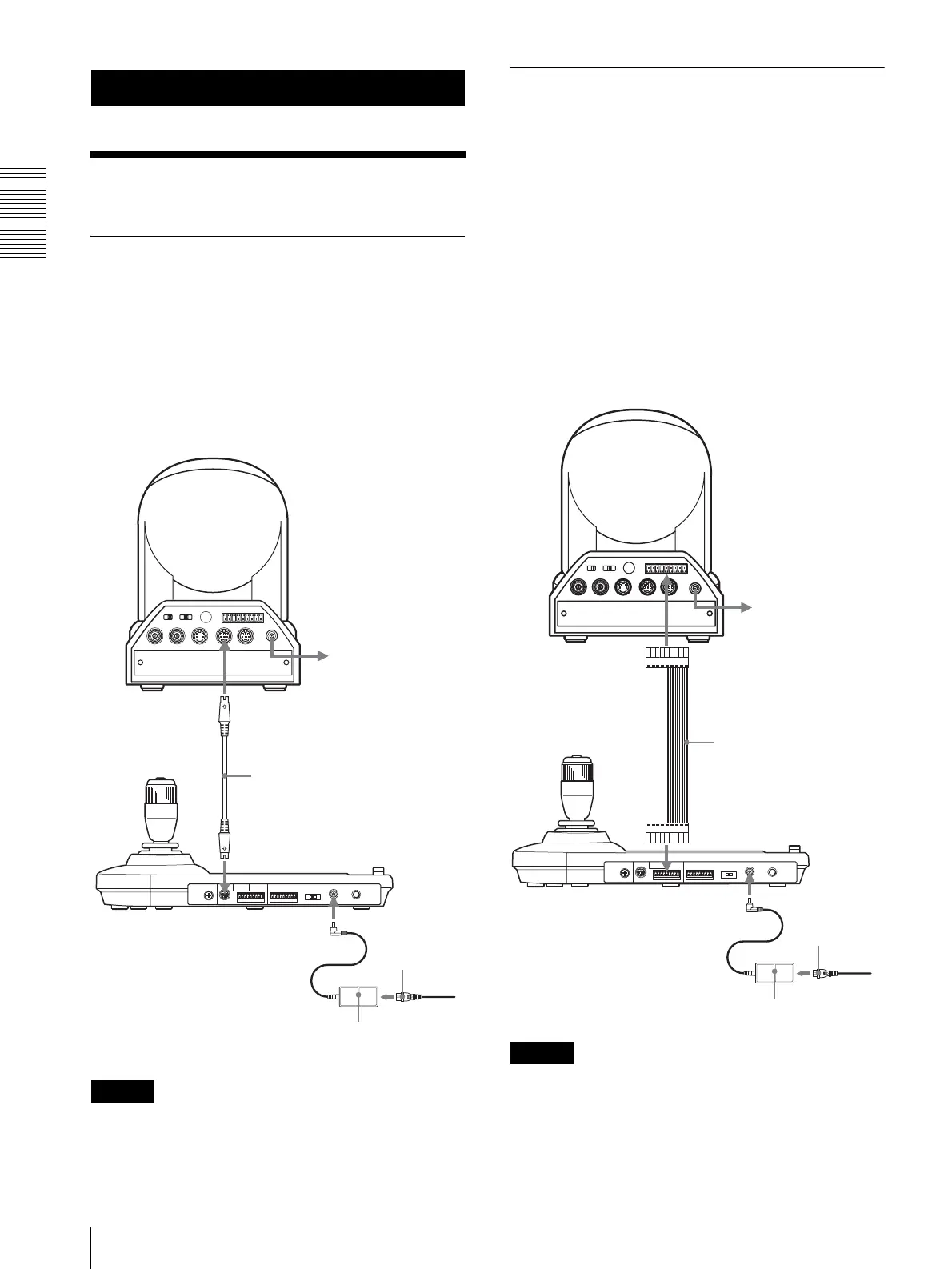

VISCARS‑232CIN
RS‑232C ケーブル（付属）
（SONY:1‑590‑879‑3X）
VISCARS‑232C
AC 電源アダプター
（付属）
電源コード
（付属）
DCIN12V
電源コンセントへ
カメラ
電源コンセントへ
VISCARS‑422
接続ケーブル
VISCARS‑422
VISCARS‑422
カメラ
AC 電源アダプター
（付属）
電源コード
（付属）
DCIN12V
電源コンセントへ
