Sony RM-BR300 - ビデオスイッチャーとの接続

接続・操作
13
JP
接続する
ご注意
オプチカルマルチプレックスユニットと本機を VISCA
RS‑232C 接続または VISCARS‑422 接続する場合は、
オプチカルマルチプレックスユニット後面の VISCA
FUNCTION スイッチと本機底面の DIP スイッチ（9
ページ）で正しい VISCA 方式が選択されていることを確
認してください。

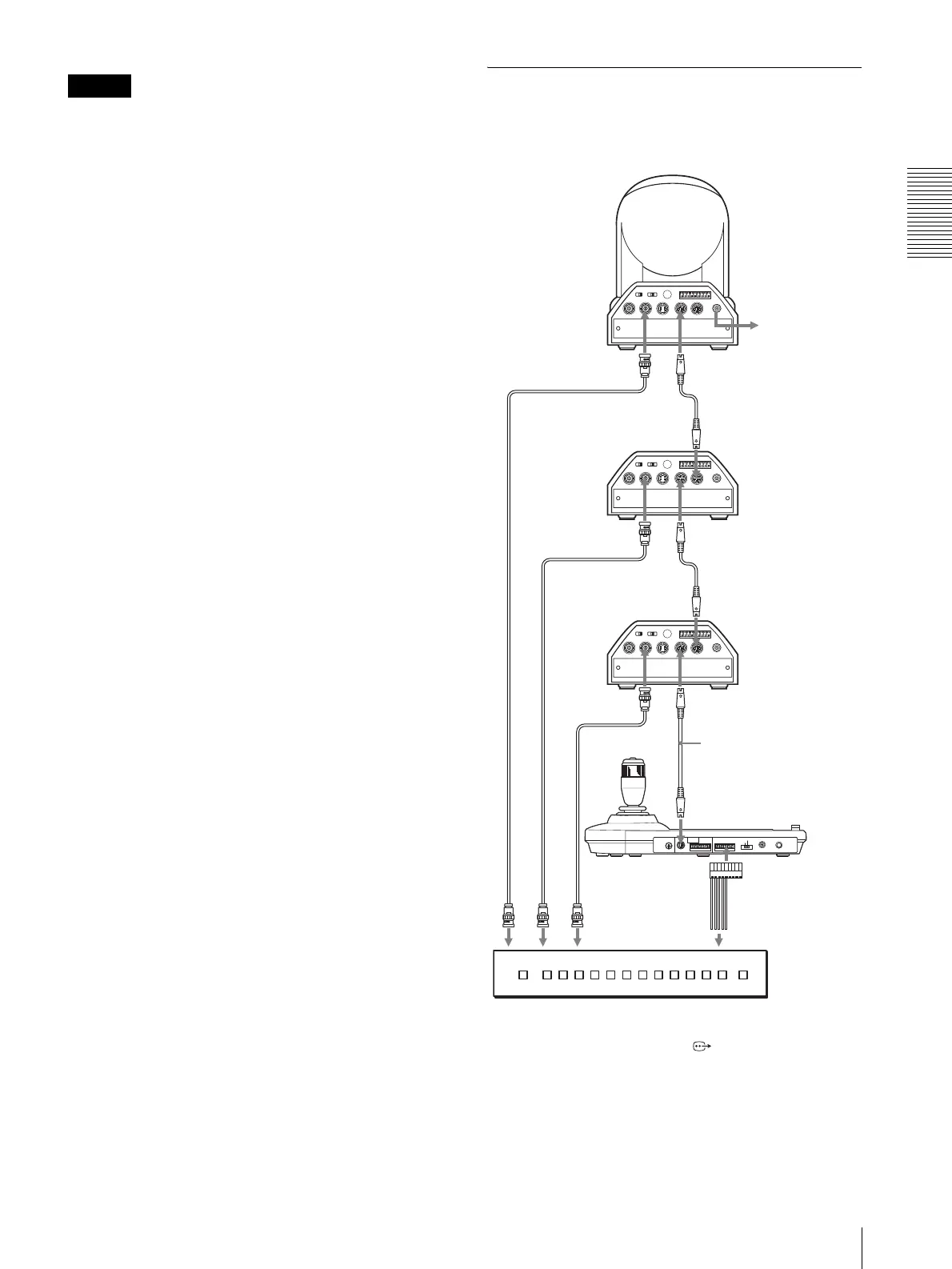

ビデオスイッチャーとの接続
複数のカメラを切り換えて使うとき、市販の接点制御対
応のビデオスイッチャーを接続します。
ビデオスイッチャーへの接続については、スイッチャー
の取扱説明書をご覧ください。
MODE
VISCA
1919
RS-422 ON/OFF TALLY/CONTACT RS-232C
CONTACT(TALLY)
!
TAL LY
CONTACT DC IN 12V
EXT SYNC IN
IR SELECT
75
1 2 3
OFF ON
IN VISCA RS-232C OUT
!
VISCA RS-422
1 2 3 4 5 6 7 8 9
DC IN
12V
R
VIDEO S VIDEO
EXT SYNC IN
IR SELECT
75
1 2 3
OFF ON
IN VISCA RS-232C OUT
!
VISCA RS-422
1 2 3 4 5 6 7 8 9
DC IN
12V
R
VIDEO S VIDEO
EXT SYNC IN
IR SELECT
75
1 2 3
OFF ON
IN VISCA RS-232C OUT
!
VISCA RS-422
1 2 3 4 5 6 7 8 9
DC IN
12V
R
VIDEO S VIDEO
３〜７台目のカメラ
2 台目のカメラ
1 台目のカメラ
75Ω 同軸ケーブル *
VISCARS‑232CIN
RS‑232C ケーブル
（付属）
（SONY:1‑590‑879‑3X）
VISCARS‑232C
VISCARS‑232CIN
ビデオスイッチャー（市販）
TVIDEO
75Ω 同軸ケーブル *
接点制御端子へ
TALLY/CONTACT
VISCARS‑232CIN
VISCARS‑232COUT
VISCARS‑232COUT
コンポジットビデオ入力へ
RS‑232C ケーブル
RS‑232C ケーブル
電源コンセントへ
75Ω 同軸ケーブル *
TVIDEO
TVIDEO
* S 映像ケーブルを使ってカメラの SVIDEO 端子をビデオ
スイッチャーの S ビデオ入力端子へ接続することもできます。
