Sony RM-BR300 - Visca Rs-422; Stiftbelegung

Anhang
Technische Daten
17
DE

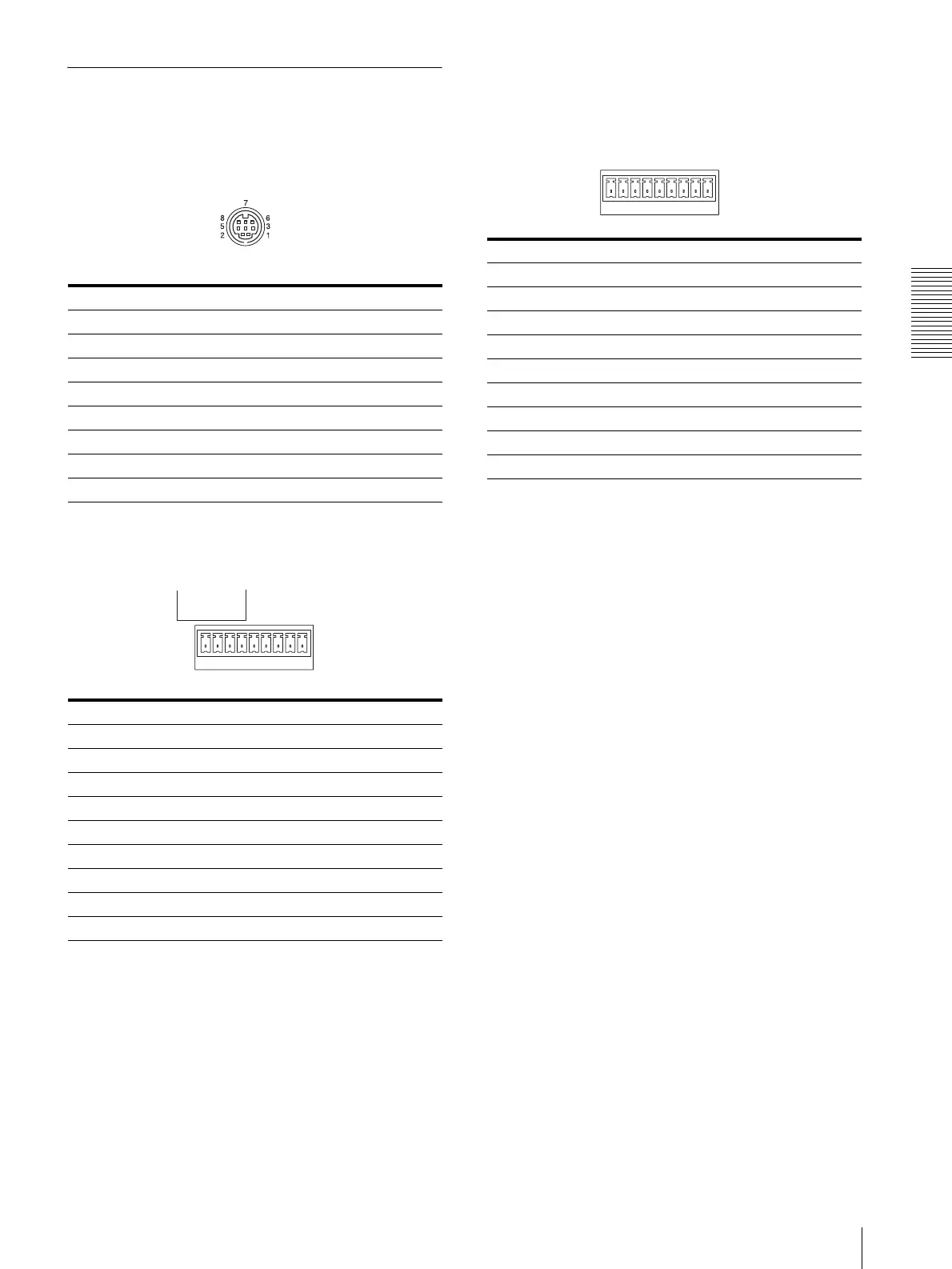

Stiftbelegung
VISCA RS-232C-Ausgangsbuchse (8-polige
Mini-DIN, Buchse)
VISCA RS-422-Buchse (Anschlussstecker,
9-polig)
Buchse TALLY/CONTACT (Anschlussstecker,
9-polig)
Stift-Nr. Funktion
1 Kein Anschluss
2 Kein Anschluss
3 TXD IN
4 GND
5 RXD IN
6 GND
7 Kein Anschluss
8 Kein Anschluss
Stift-Nr. Funktion
1 Kein Anschluss
2 Kein Anschluss
3 Kein Anschluss
4 Kein Anschluss
5 GND
6 RXD IN–
7 RXD IN+
8 TXD IN–
9 TXD IN+
RS-232C
VISCA
19
RS-422
Stift-Nr. Funktion
1 CAMERA1
2 CAMERA2
3 CAMERA3
4 CAMERA4
5 CAMERA5
6 CAMERA6
7 CAMERA7
8 GND
9 GND
19
TALLY/CONTACT
