Raccordements et opérations
Raccordements
FR
10

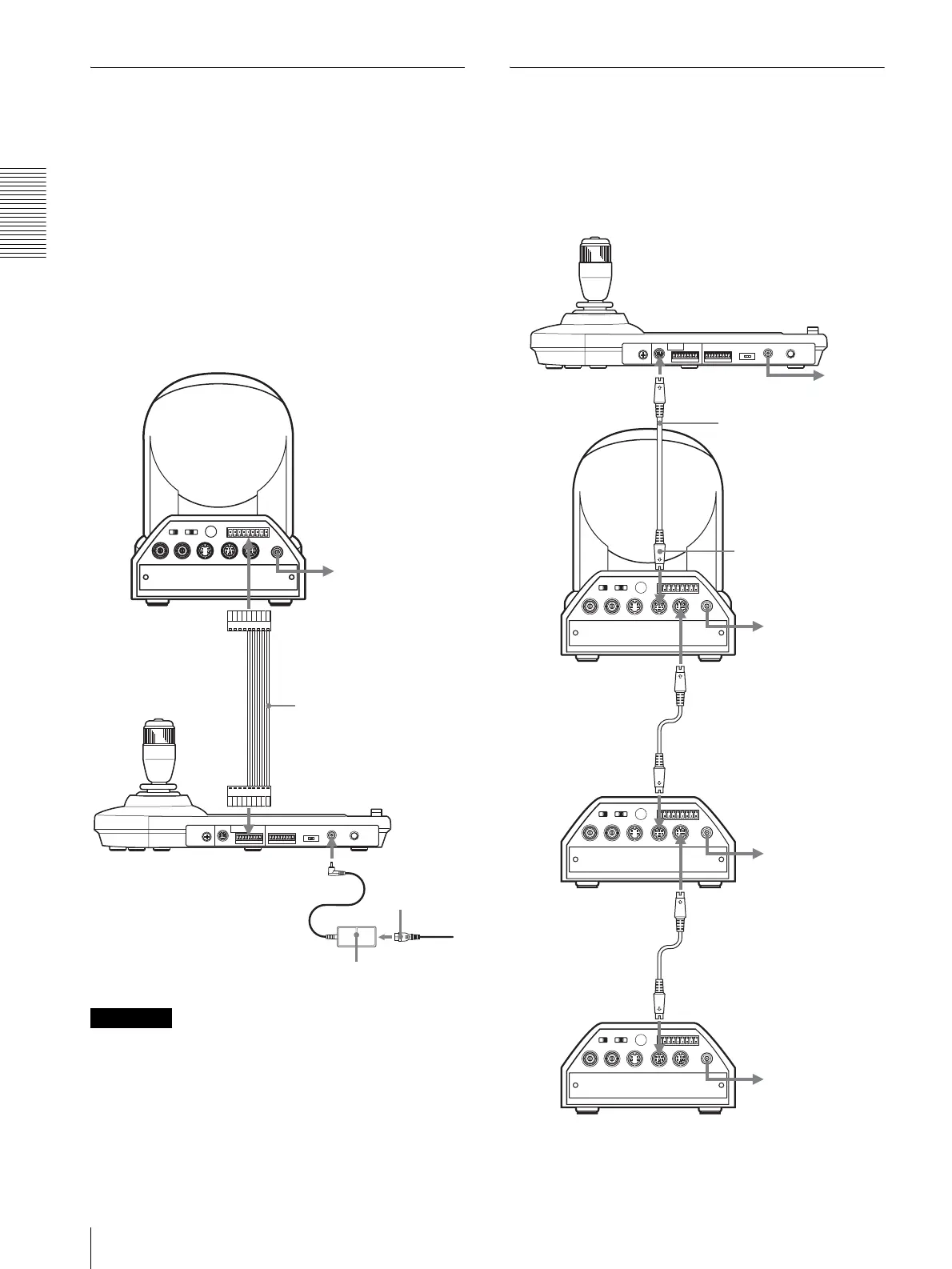

Raccordement d’une caméra dotée
d’un connecteur VISCA RS-422
Vous pouvez utiliser les connecteurs VISCA RS-422 au
lieu des connecteurs VISCA RS-232C pour raccorder ce
pupitre à la caméra. L’utilisation des connecteurs
VISCA RS-422 permet un raccordement sur une
distance maximale de 1 200 m (3 937 pieds).
Préparez le câble de raccordement en utilisant les fiches
de connexion RS-422 fournies avec ce pupitre.
Pour la préparation du câble, reportez-vous au brochage
du connecteur VISCA RS-422 (page 18).
Pour l’utilisation des fiches de connexion RS-422, voir
page 19.
Remarques
• Lorsque vous utilisez les connecteurs VISCA RS-422,
assurez-vous que le commutateur DIP au-dessous de
ce pupitre (page 8) se trouve sur RS-422.
• Lorsque les raccordements sont effectués à l’aide des
connecteurs VISCA RS-422, la connexion VISCA
RS-232C n’est pas disponible.
Raccordement de plusieurs
caméras dotées d’un connecteur
VISCA RS-232C
Le raccordement avec des câbles VISCA RS-232C (type
croisé) permet de commander jusqu’à sept caméras avec
un seul pupitre de télécommande RM-BR300.
vers prise de
courant
Câble VISCA RS-422
VISCA RS-422
VISCA RS-422
DC IN 12V
Cordon
d’alimentation
secteur
(fourni)
vers prise de
courant
Adaptateur secteur
(fourni)
Caméra
EXT SYNC IN
IR SELECT
75
1 2 3
OFF ON
IN VISCA RS-232C OUT
!
VISCA RS-422
1 2 3 4 5 6 7 8 9
DC IN
12V
R
VIDEO S VIDEO
EXT SYNC IN
IR SELECT
75
1 2 3
OFF ON
IN VISCA RS-232C OUT
!
VISCA RS-422
1 2 3 4 5 6 7 8 9
DC IN
12V
R
VIDEO S VIDEO
EXT SYNC IN
IR SELECT
75
1 2 3
OFF ON
IN VISCA RS-232C OUT
!
VISCA RS-422
1 2 3 4 5 6 7 8 9
DC IN
12V
R
VIDEO S VIDEO
vers prise de
courant
Câble RS-232C
VISCA RS-232C
Câble RS-232C (fourni)
(SONY : 1-590-879-3X)
vers VISCA RS-232C IN
Première caméra
vers prise de
courant
VISCA RS-232C OUT
VISCA RS-232C OUT
VISCA RS-232C IN
Seconde caméra
vers prise de
courant
Câble RS-232C
VISCA RS-232C IN
Troisième à septième caméras
vers prise de
courant
