Raccordements et opérations
Raccordements
9
FR
Raccordements et opérations
Raccordements

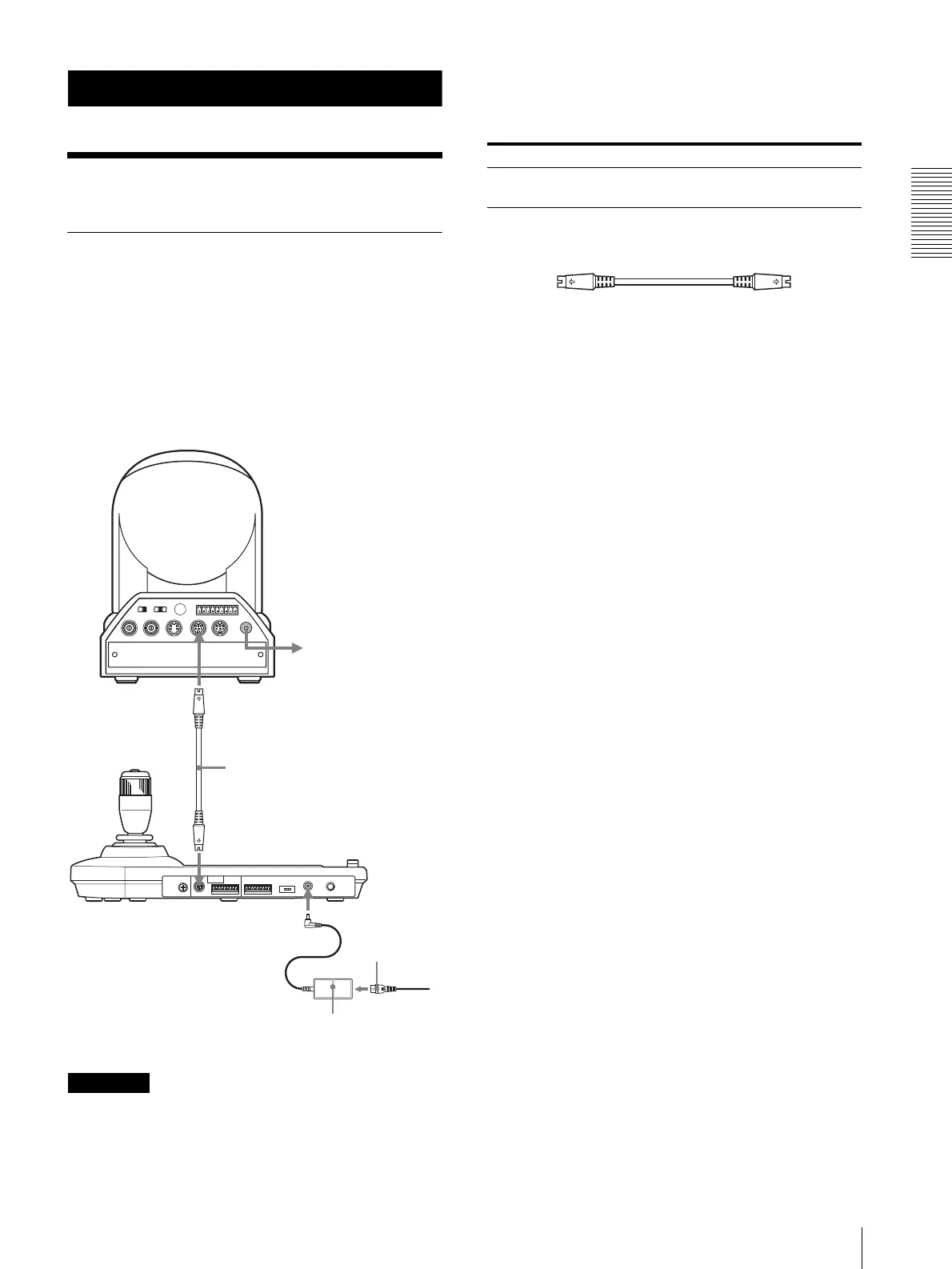

Raccordement d’une caméra dotée
d’un connecteur VISCA RS-232C
1
Raccordez ce pupitre à la caméra à l’aide du câble
de raccordement RS-232C fourni avec le pupitre.
2
Branchez ce pupitre à une prise de courant à l’aide
de l’adaptateur secteur et du cordon d’alimentation
fournis.
Remarque
Lorsque vous utilisez les connecteurs VISCA RS-232C,
assurez-vous que le commutateur DIP au-dessous de ce
pupitre (page 8) se trouve sur RS-232C.
Câbles de raccordement
Utilisez le câble de raccordement suivant pour raccorder
les périphériques de cette chaîne.
Câble RS-232C
EXT SYNC IN
IR SELECT
75
1 2 3
OFF ON
IN VISCA RS-232C OUT
!
VISCA RS-422
1 2 3 4 5 6 7 8 9
DC IN
12V
R
VIDEO S VIDEO
Câble RS-232C (fourni)
(SONY : 1-590-879-3X)
VISCA RS-232C IN
vers prise de
courant
VISCA RS-232C
DC IN 12V
Cordon
d’alimentation
secteur
(fourni)
vers prise de
courant
Adaptateur secteur
(fourni)
Caméra
Câble N° de pièce Nombre
Câble RS-232C
(3 m (10 pieds))
1-590-879-3X 1
