接続する
VISCARS‑232C 端子を持つ複数
のカメラとの接続
VISCARS‑232C 接続ケーブル（クロスタイプ）を接続
すると、7 台までのカメラを本機１台でコントロールする
ことができます。
ご注意
VISCARS‑232C 接続の場合は、本機底面の DIP スイッ
チ（9 ページ）で RS‑232C が選択されていることを確認
してください。
カメラアドレスを割り当てるには
操作の前に、接続したカメラにアドレスを割り当てます。
いったんアドレスを割り当てれば、CAMERA ボタンを押
すだけで、操作するカメラを切り換えることができます。
1 すべてのカメラと本機の電源を入れる。
2 本機のRESETボタンを押しながらPOWERボタンを
押す。
カメラの接続が認識され、接続されている順番に各
カメラに 1 〜 7 のカメラアドレスが自動的に割り当
てられます。
3 本機の POWER ボタンを押して、CAMERA ボタンが
点灯することを確認する。
カメラアドレスが割り当てられたカメラの数だけ
CAMERA ボタンが点灯します。
これで CAMERA ボタンを押すだけで、カメラを切
り換えることができます。
VISCARS‑422 端子を持つ複数の
カメラとの接続
VISCARS‑422 端子を使って複数のカメラを接続するこ
ともできます。VISCARS‑422 接続では、最大 1.2km
までの接続が可能です。
本機に付属の RS‑422 端子台コネクターを使って、接続
ケーブルを製作してください。
接続ケーブル製作の際は、VISCARS‑422 端子のピン配
列（18 ページ）と VISCARS‑422 端子台コネクターの
使いかた（18 ページ）をご覧ください。
カメラ BRC‑300 を複数台接続する場合の配線図は、
BRC‑300 の取扱説明書をご覧ください。
ご注意
･ VISCARS‑422 接続の場合は、本機底面の DIP スイッ
チ（9 ページ）で RS‑422 が選択されていることを確
認してください。
･ VISCARS‑422 接続時は VISCARS‑232C 接続を行う
ことはできません。
EXT SYNC IN
IR SELECT
75
1 2 3
OFF ON
IN VISCA RS-232C OUT
!
VISCA RS-422
1 2 3 4 5 6 7 8 9
DC IN
12V
R
VIDEO S VIDEO
EXT SYNC IN
IR SELECT
75
1 2 3
OFF ON
IN VISCA RS-232C OUT
!
VISCA RS-422
1 2 3 4 5 6 7 8 9
DC IN
12V
R
VIDEO S VIDEO
EXT SYNC IN
IR SELECT
75
1 2 3
OFF ON
IN VISCA RS-232C OUT
!
VISCA RS-422
1 2 3 4 5 6 7 8 9
DC IN
12V
R
VIDEO S VIDEO

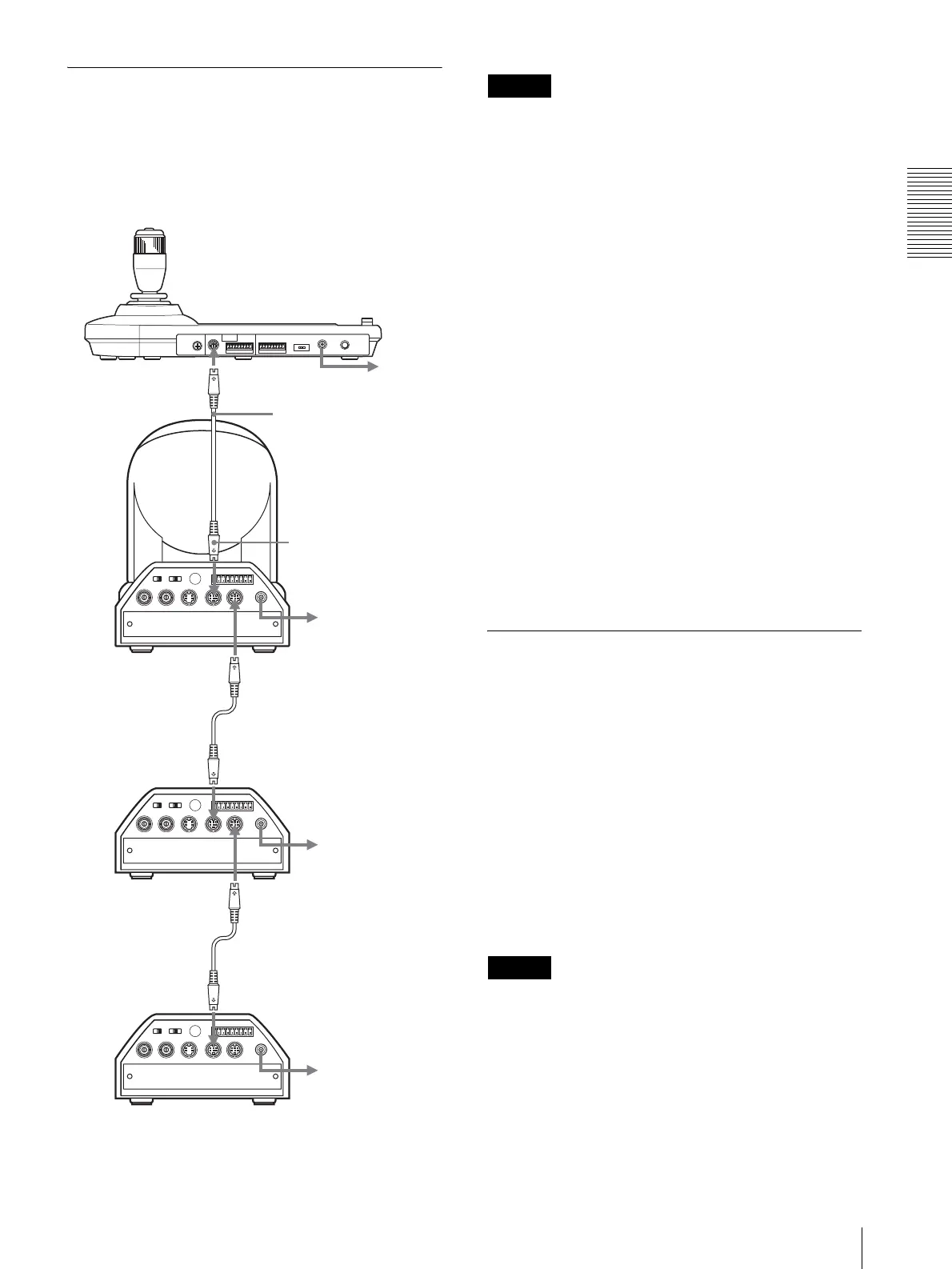

1 台目のカメラ
