各部の名称と働き

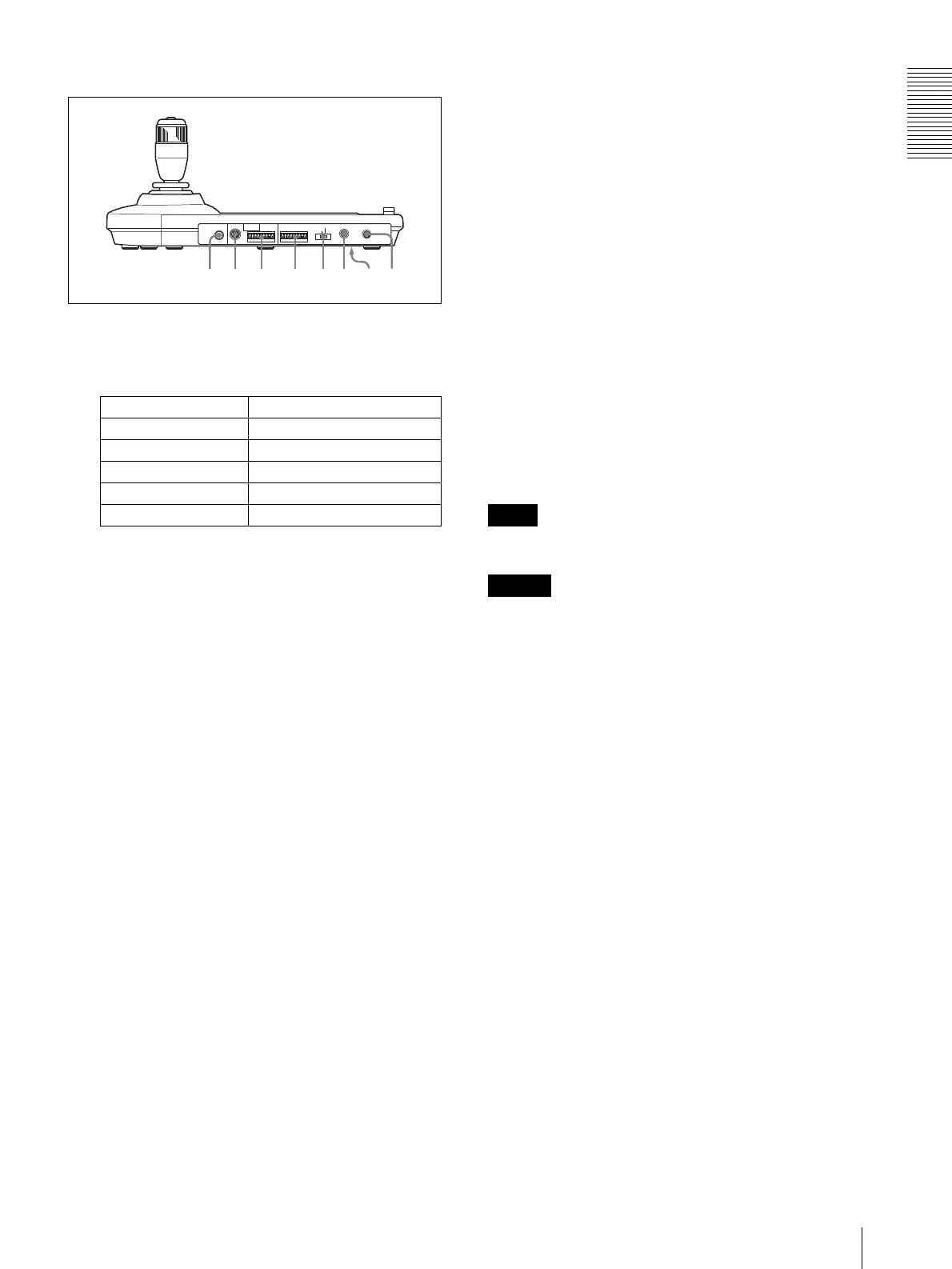

後面・底面
U MODE 切換スイッチ
接続する VISCA 対応カメラによってスイッチの位置
を切り換えます。
V VISCARS‑232C 端子
カメラまたはオプチカルマルチプレックスユニット
BRU‑300 の VISCARS‑232CIN 端子と接続しま
す。
W VISCARS‑422 端子
カメラまたはオプチカルマルチプレックスユニット
BRU‑300 の VISCARS‑422 端子と接続します。
工場出荷時には、VISCARS‑422 端子台コネクター
が取り付けられています。
X TALLY/CONTACT 端子
外部スイッチャーに接続し、タリーランプ入力、ま
たはコンタクト出力端子として使用します。
TALLY/CONTACT スイッチで端子の機能を切り換
えます。
工場出荷時には、VISCARS‑422 端子台コネクター
が取り付けられています。
Y TALLY/CONTACT スイッチ
TALLY/CONTACT 端子の機能を切り換えます。
TALLY:外部スイッチャーで選択したカメラのタ
リーランプを点灯させます。
CONTACT:外部スイッチャーに対し、このリモー
トコントロールユニットで選択したカメラアドレ
スのコンタクト出力を短絡します。
CONTACT(TALLY):外部スイッチャーに対し、
このリモートコントロールユニットで選択したカ
メラアドレスのコンタクト出力を短絡するととも
に外部スイッチャーで選択したカメラのタリーラ
ンプを点灯させます。
Z DCIN12V 端子
付属の AC 電源アダプターを接続します。
wj DIP スイッチ(底面)
スイッチ 1(RS‑232C/RS‑422 切換スイッチ)
ON にすると RS‑422、OFF にすると RS‑232C が
選択されます。
スイッチ 2(通信ボーレート切換スイッチ)
ON にするとボーレートが 38400bps になり、OFF
にすると 9600bps になります。
wk ON/OFF スイッチ
リモートコントロールユニットの電源を入切します。
重要
機器の名称と電気定格は、底面に表示されています。
ご注意
各スイッチの設定は、本機の電源を入れる前に行ってく
ださい。本機の電源を入れた後で切り換えても無効です。
スイッチの位置 カメラモード
0 自動判別(デフォルト)
1BRC‑300
2EVI‑D70
3EVI‑D100
4EVI‑D30
MODE
VISCA
1919
RS-422 ON/OFF
TALLY/CONTACT
RS-232C
CONTACT(TALLY)
!
TALLY
CONTACT DC IN 12V
