Anschlüsse und Bedienung
Anschlüsse
9
DE

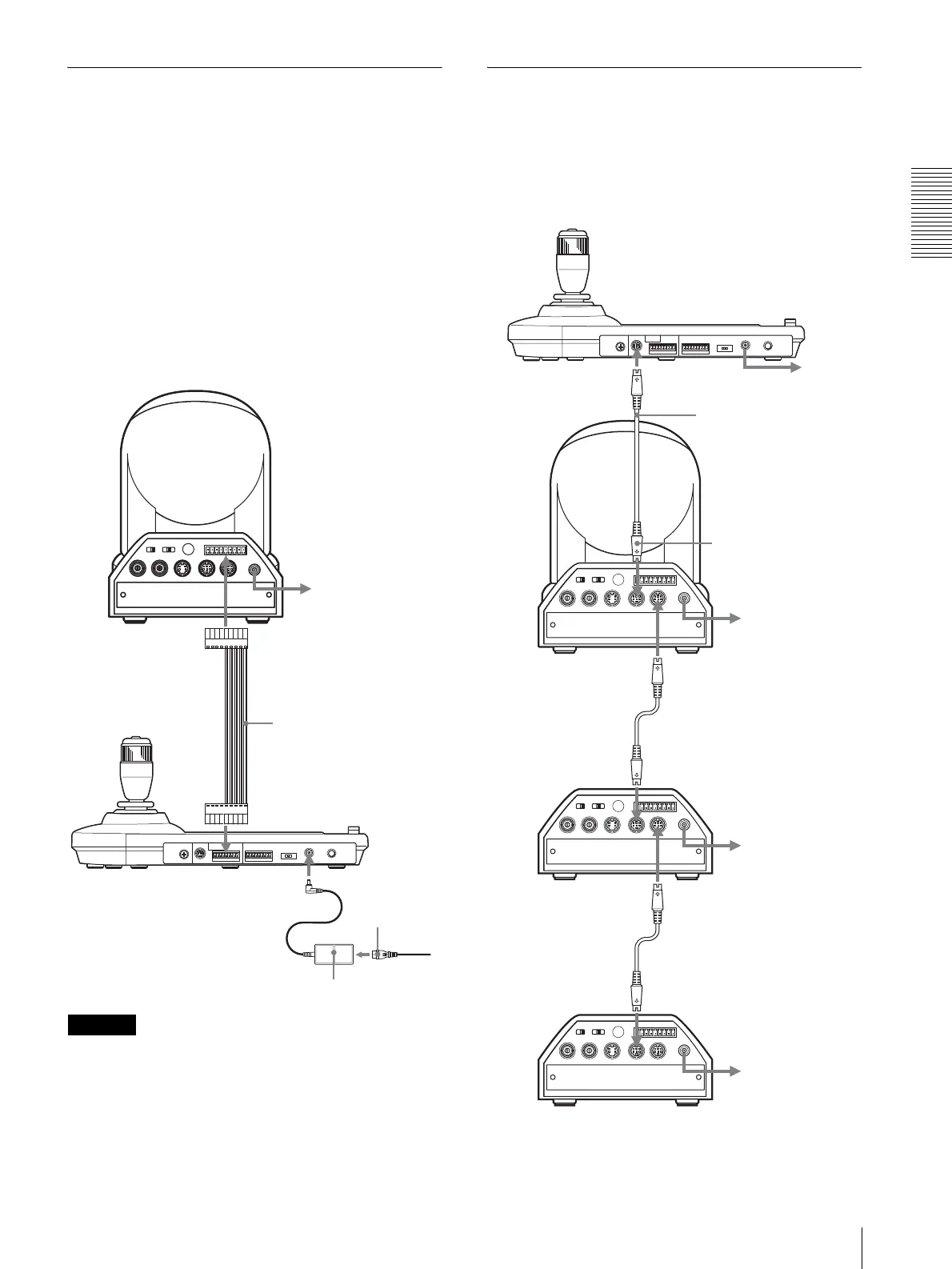

Anschluss einer Kamera mit VISCA
RS-422-Buchse
Anstelle der VISCA RS-232C-Buchsen können Sie
auch die VISCA RS-422-Buchsen verwenden, um die
Fernbedienungseinheit mit der Kamera zu verbinden.
Die VISCA RS-422-Buchsen gestatten eine Verbindung
bis zu einer Entfernung von 1.200 m.
Stecken Sie die mit diesem Gerät gelieferten RS-422-
Anschlussstecker auf das Verbindungskabel.
Nehmen Sie zur Anfertigung des Kabels auf die
Stiftbelegung der VISCA RS-422-Buchse Bezug
(Seite 17).
Angaben zum Gebrauch der RS-422-Anschlussstecker
finden Sie auf Seite 18.
Hinweise
• Wenn Sie die VISCA RS-422-Buchsen verwenden
wollen, vergewissern Sie sich, dass der DIP-Schalter
an der Unterseite dieses Geräts (Seite 7) auf RS-422
eingestellt ist.
• Wenn die Verbindung über die VISCA RS-422-
Buchsen hergestellt wird, ist die VISCA RS-232C-
Verbindung nicht verfügbar.
Anschluss mehrerer Kameras mit
VISCA RS-232C-Buchse
Verbindungen mit den VISCA RS-232C-Kabeln
(Kreuzkabel) ermöglichen die Steuerung von bis zu
sieben Kameras mit einer einzigen
Fernbedienungseinheit RM-BR300.
an eine
Netzsteckdose
VISCA RS-422-Kabel
VISCA RS-422
VISCA RS-422
DC IN 12V
Netzkabel
(mitgeliefert)
an eine
Netzsteckdose
Netzgerät
(mitgeliefert)
Kamera
EXT SYNC IN
IR SELECT
75
1 2 3
OFF ON
IN VISCA RS-232C OUT
!
VISCA RS-422
1 2 3 4 5 6 7 8 9
DC IN
12V
R
VIDEO S VIDEO
EXT SYNC IN
IR SELECT
75
1 2 3
OFF ON
IN VISCA RS-232C OUT
!
VISCA RS-422
1 2 3 4 5 6 7 8 9
DC IN
12V
R
VIDEO S VIDEO
EXT SYNC IN
IR SELECT
75
1 2 3
OFF ON
IN VISCA RS-232C OUT
!
VISCA RS-422
1 2 3 4 5 6 7 8 9
DC IN
12V
R
VIDEO S VIDEO
an eine
Netzsteckdose
RS-232C-Kabel
VISCA RS-232C
RS-232C-Kabel
(mitgeliefert)
(SONY: 1-590-879-3X)
an VISCA RS-232C IN
Erste Kamera
an eine
Netzsteckdose
VISCA RS-232C OUT
VISCA RS-232C OUT
VISCA RS-232C IN
Zweite Kamera
an eine
Netzsteckdose
RS-232C-Kabel
VISCA RS-232C IN
Dritte bis siebte Kamera
an eine
Netzsteckdose
