Sony RM-BR300 - Anschluss der Optischen Multiplexeinheit BRU-300;300 P

Anschlüsse und Bedienung
Anschlüsse
11
DE

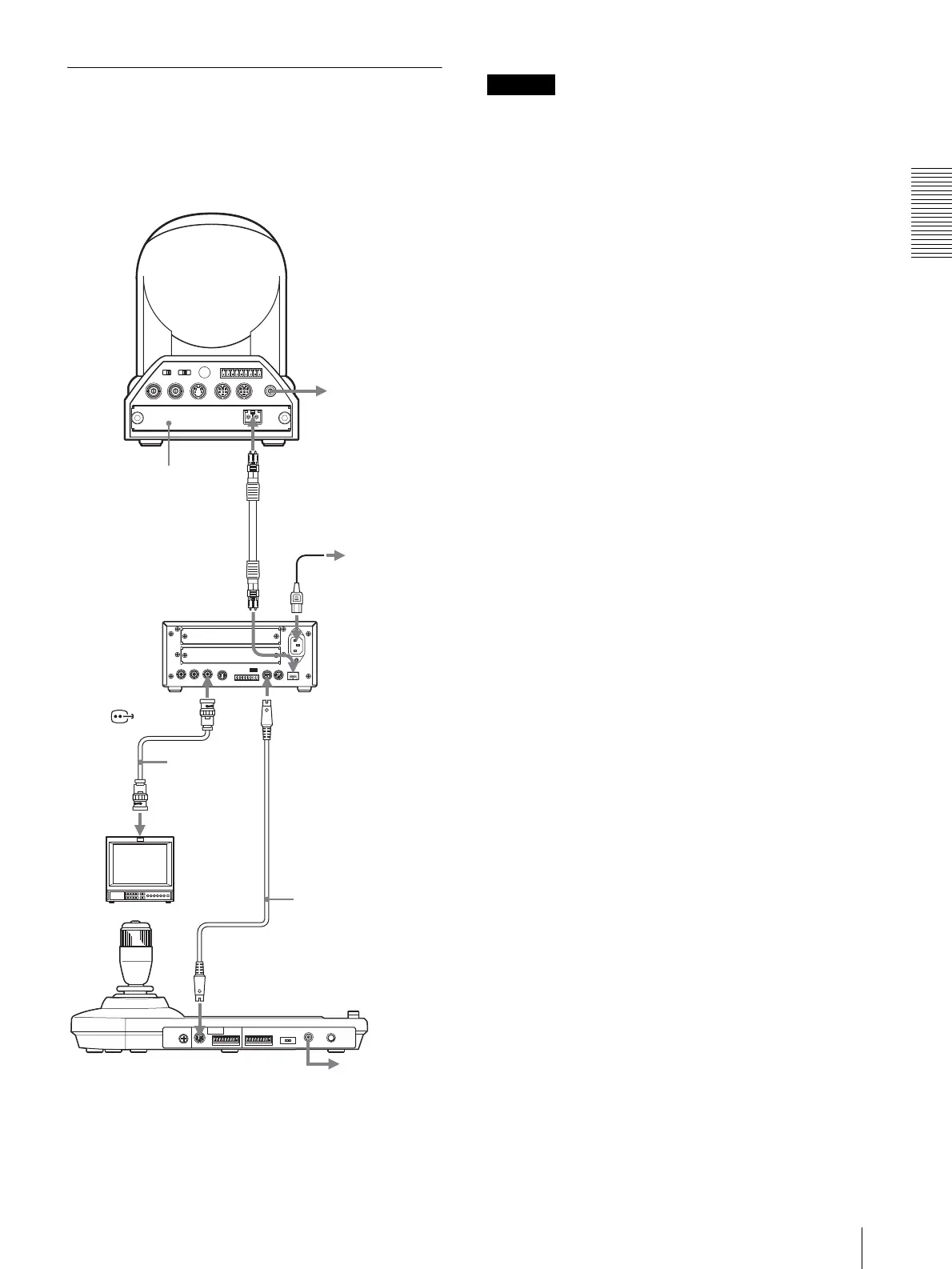

Anschluss der Optischen
Multiplexeinheit BRU-300/300P
Die Kamera kann über die Optische Multiplexeinheit
BRU-300/300P (nicht mitgeliefert) mit diesem Gerät
gesteuert werden.
Hinweis
Wenn Sie die VISCA RS-232C- oder die VISCA RS-
422-Buchsen verwenden wollen, vergewissern Sie sich,
dass der Schalter VISCA FUNCTION an der Rückseite
der Optischen Multiplexeinheit und der DIP-Schalter an
der Unterseite dieses Geräts (Seite 7) korrekt auf RS-
232C bzw. RS-422 eingestellt sind.
EXT SYNC IN
IR SELECT
75
1 2 3
OFF ON
IN VISCA RS-232C OUT
!
VISCA RS-422
1 2 3 4 5 6 7 8 9
DC IN
12V
R
VIDEO S VIDEO
an eine
Netzsteckdose
Netzkabel (mit
BRU-300/300P
geliefert)
Lichtleiterkabel
CCFC-M100
VISCA RS-232C IN
an eine
Netzsteckdose
Optische
Multiplexeinheit
BRU-300/300P
T VIDEO
(oder S VIDEO)
75-Ohm-
Koaxialkabel
(oder S-Video-
Kabel)
Videomonitor usw.
RS-232C-Kabel
(mitgeliefert)*
(SONY: 1-590-879-3X)
VISCA RS-232C
an eine
Netzsteckdose
* Bei Verwendung der VISCA RS-422-Buchsen ist auch die
VISCA RS-422-Verbindung verfügbar.
CAMERA
Kamera
Optische Multiplexkarte
BRBK-303
