Sony RMT-B101A - Main Block Assembly Parts

6-3
not supplied
not supplie
d
#1
not supplied
not supplied
not supplied
(AU-258 board)
not supplied
(IR-063 board)
not supplied
not
supplied
not supplied
103
101
101
101
104
not supplied
105
105
106
101
102
101
101
101
108
(US, CND)
(US, CND)

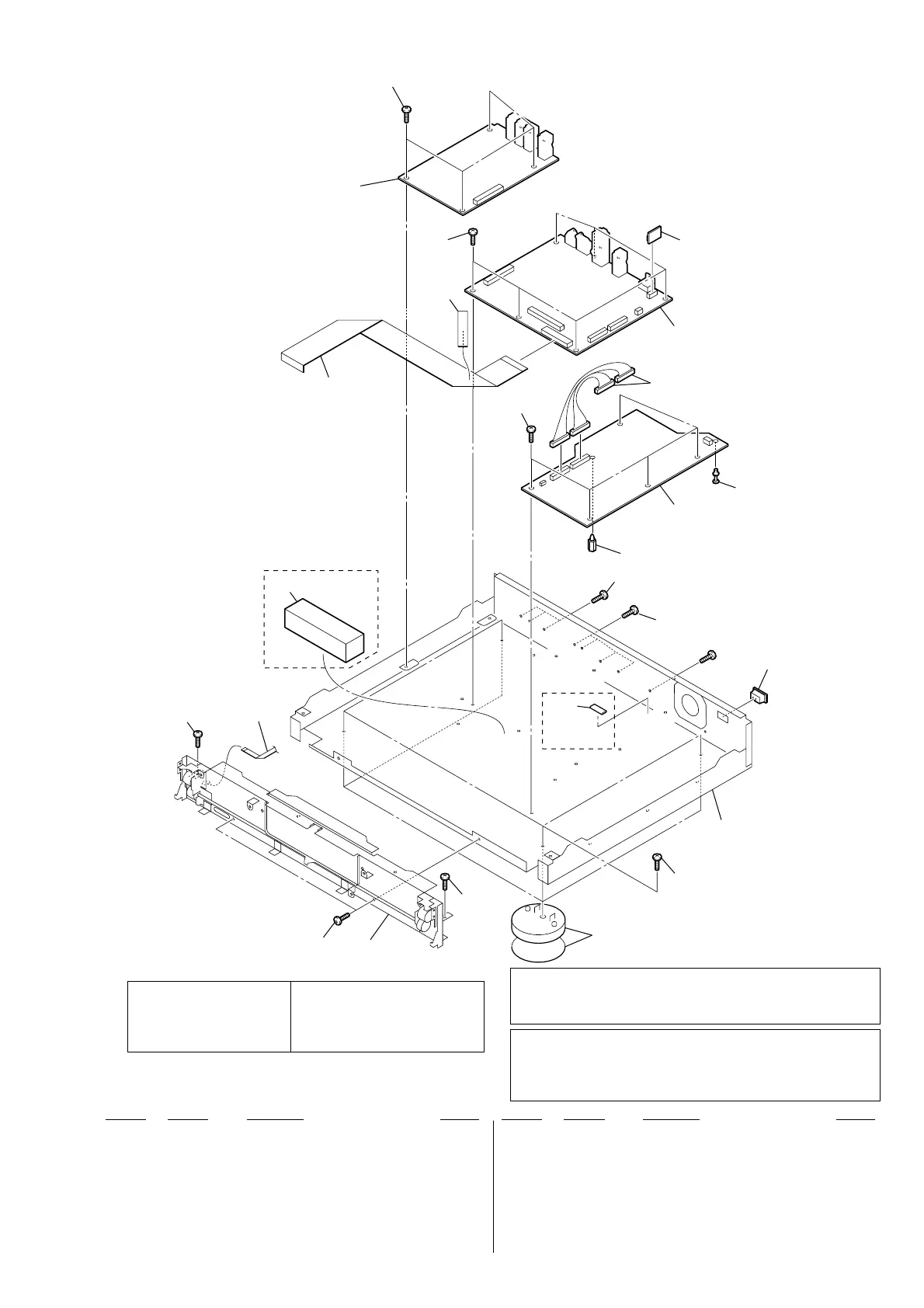

6-1-3. MAIN BLOCK
Ref. No. Part No. Description Remark
Ref. No. Part No. Description Remark
101 3-077-331-01 +BV3 (3-CR)
102 A-1286-513-A DRIVING BLOCK ASSY (S), DOOR
103 1-834-511-11 CABLE, FLEXIBLE FLAT (FML-004)
0104 1-474-057-41 POWER BLOCK (ZSSR641GA) (US, CND)
0104 1-474-057-51 POWER BLOCK (ZSSR641IA)
(AEP, UK, RUS, AUS)
105 3-077-331-31 +BV3 (3-CR)
106 3-274-166-01 GASKET, REAR (US, CND)
#1 7-682-544-09 +B 3X3
108 2-893-757-11 BLOCK, ATA CABLE (US, CND)
