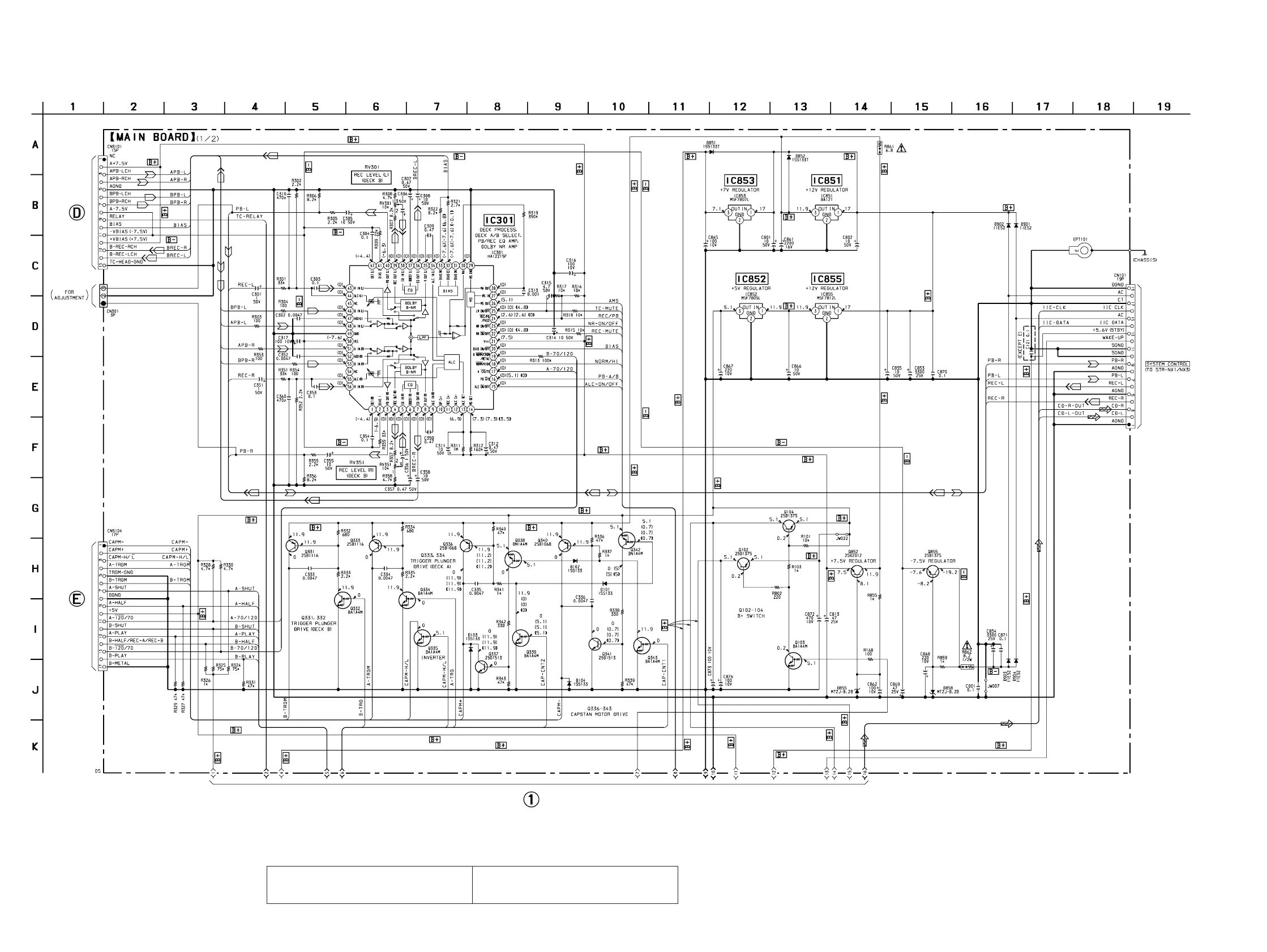

7-11. SCHEMATIC DIAGRAM – MAIN Board (1/2) –
The components identified by mark 0 or dotted
line with mark 0 are critical for safety.
Replace only with part number specified.
Les composants identifiés par une marque 0 sont
critiques pour la sécurité. Ne les remplacer que
par une pièce portant le numéro spécifié.
• Voltages are dc with respect to ground under no-signal
conditions.
no mark : CD PLAY
( ) : TAPE PLAYBACK (DECK A)
[ ] : TAPE PLAYBACK (DECK B)
〈〈 〉〉 : RECORD
(Page 25)
(Page 26)
(Page 29)
To Next Page
