第 1 章 概要
各部の名称と働き
モニター前面
a タリーランプ
出荷時の設定では、PARALLELREMOTE 端子（背面）の
No.8 ピンと No.9 ピンをショートさせると点灯します。
PARALLELREMOTE メニューの設定により、
PARALLELREMOTE 端子の別のピンをタリー用に使うこ
ともできます。
◆ PARALLELREMOTE メニューについては、「[D] システムの設
定− SYSTEMCONFIGURATIONメニュー」（45 ページ）を
ご覧ください。
b OPERATE（操作）ランプ
本機がスタンバイ状態のとき（3STANDBY ランプ参照）、
BKM-15R の MONITORI/1 スイッチを押して本機を動作
状態にすると点灯します。
STANDBY ランプが点滅している間は、本機を動作状態に
することはできません（内部データの初期化を実行中で
す）。STANDBY ランプが点灯するまでお待ちください。
c STANDBY（スタンバイ）ランプ
本機がスタンバイ状態のとき点灯します。
本機がスタンバイ状態になるのは以下の場合です。
• MAINPOWER スイッチ（背面）を ON にしたとき（しば
らく点滅してから点灯します。）
• 外部操作により、本機を動作状態からスタンバイ状態に
切り換えたとき
d OVERLOAD（オーバーロード）ランプ
CRT がオーバーロード状態になると、このランプが点灯し
て警告します。
OVERLOAD ランプ点灯時は、コントラストまたは明るさ
を下げてご使用ください。
e OPTION（オプション）端子
オートセットアッププローブ（BKM-14L など）を接続しま
す。

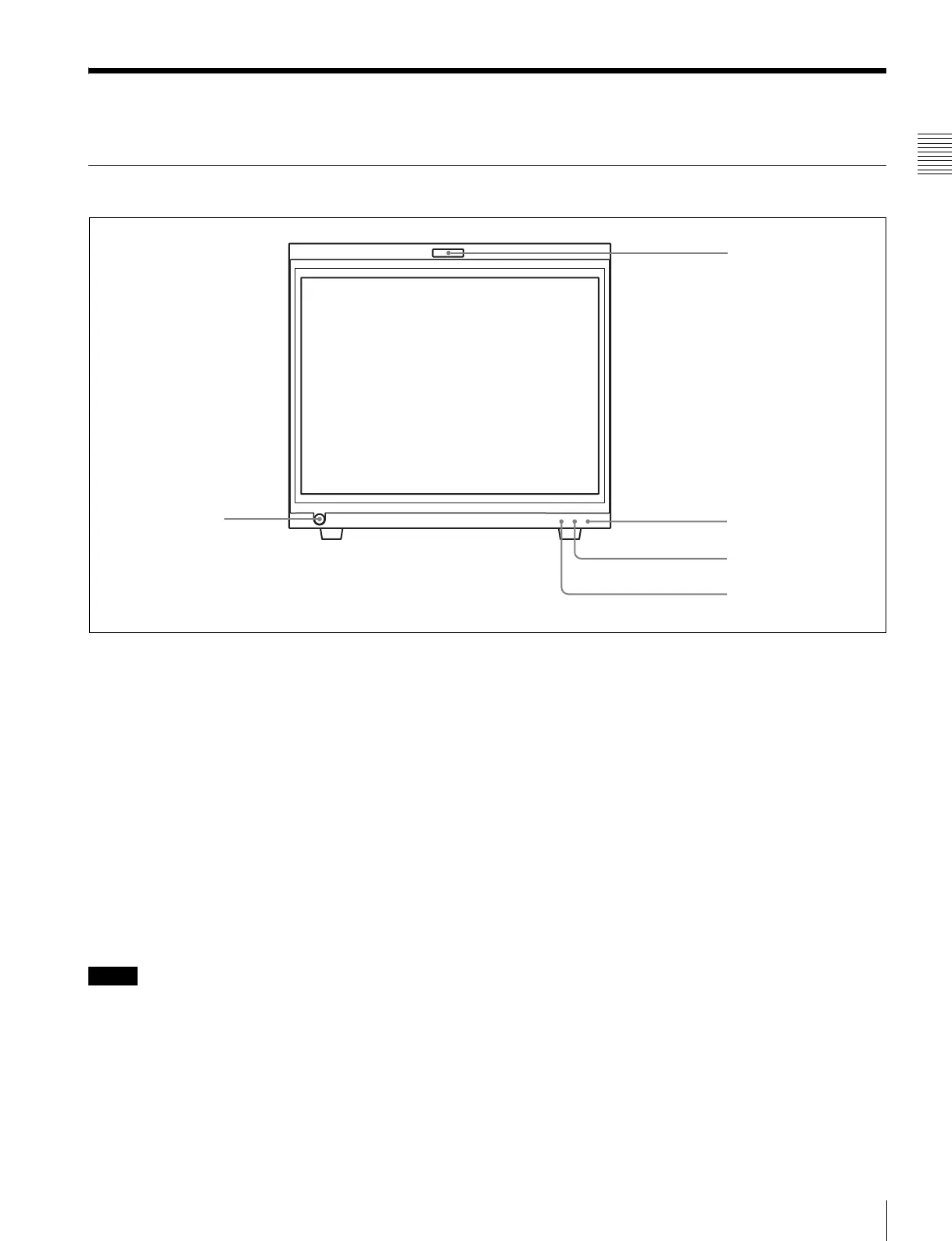

5 OPTION端子
1 タリーランプ
2 OPERATE ランプ
3 STANDBY ランプ
4 OVERLOAD ランプ
ご注意
